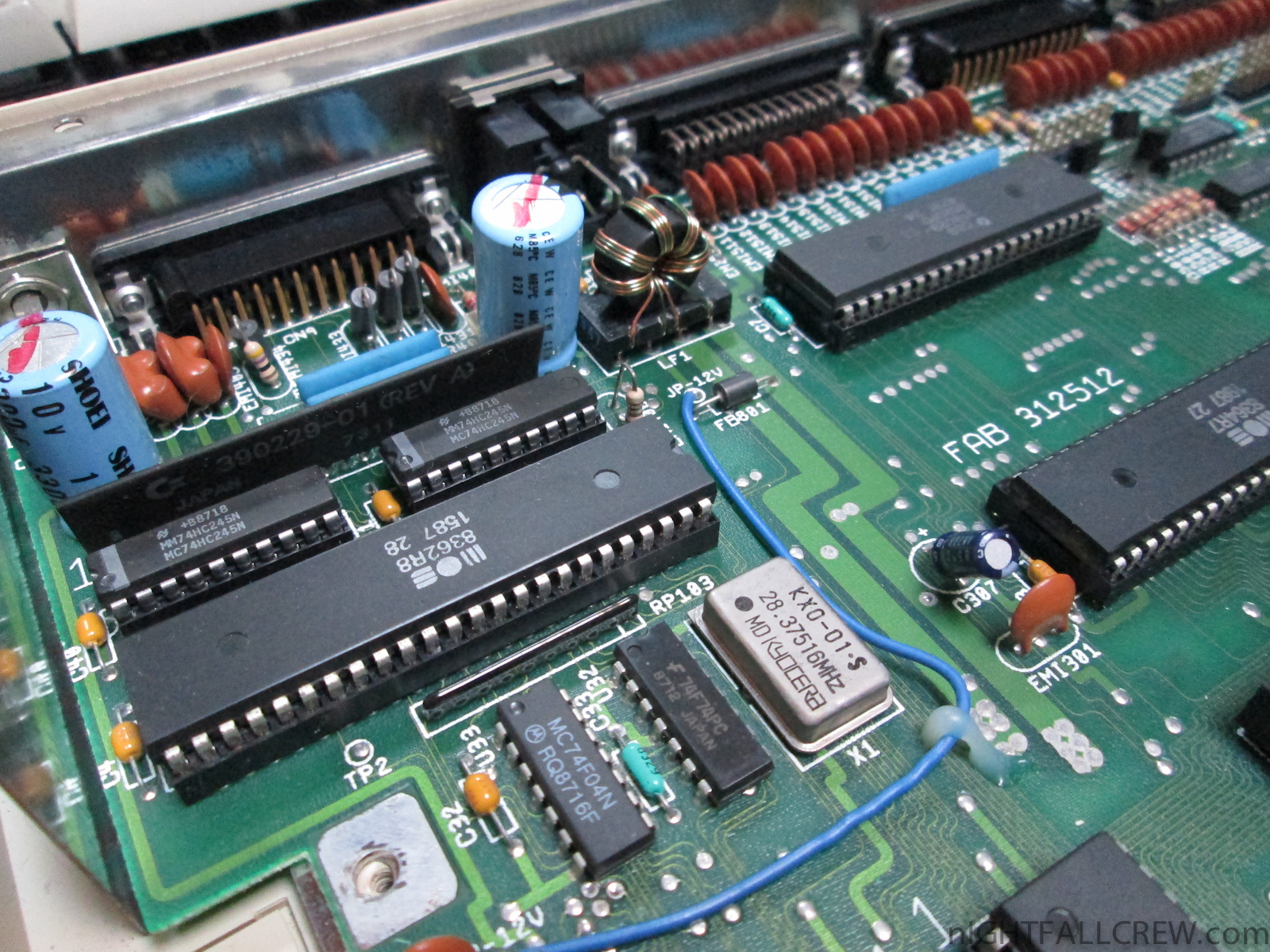

Restauro Commodore Amiga 500 (ASSY 312512 – REV 3)
Ho ricevuto questa Commodore Amiga 500 da utilizzare come pezzi di ricambio. Ho deciso di restaurarla perche’ si tratta di una ASSY 312512 (Revisione 3) con i pulsanti della tastiera simili alle chiclet IBM. La pulizia mi ha portato via un giorno intero ma con grande soddisfazione alla fine del lavoro.

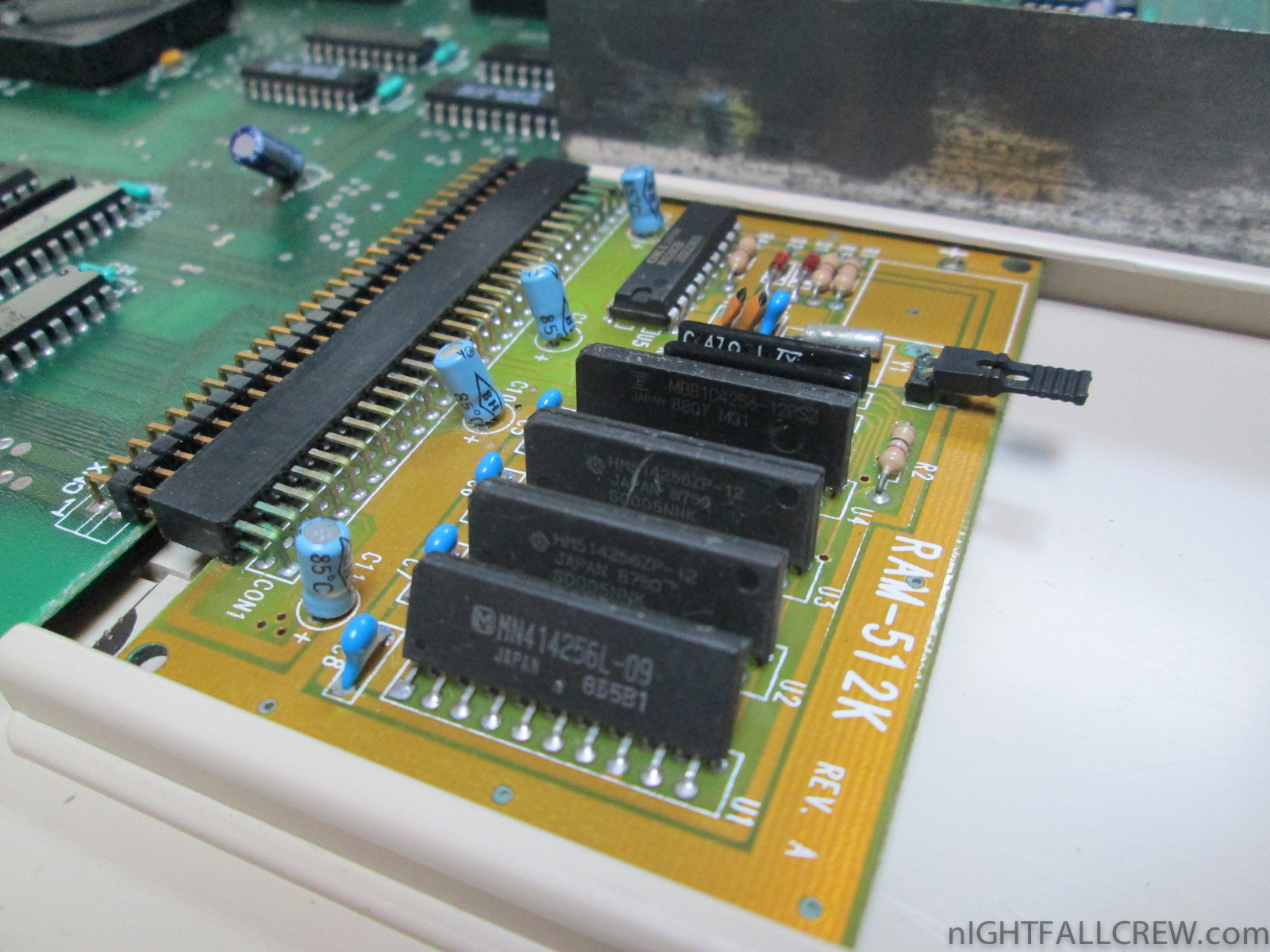

L’amiga 500 funziona benissimo, il floppy drive legge bene e ho aggiunto un’espansione di memoria (FAST RAM) da 512k.

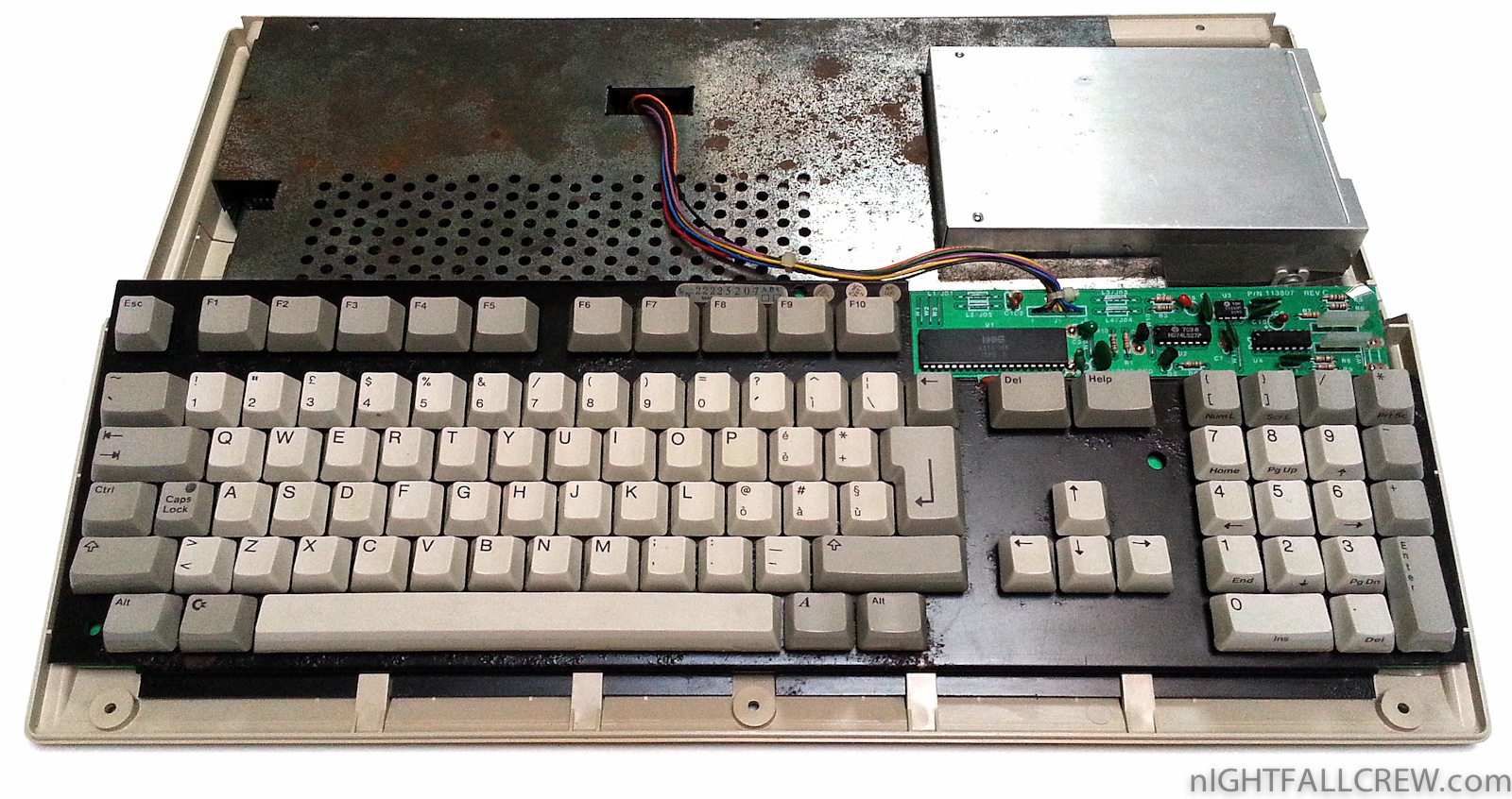

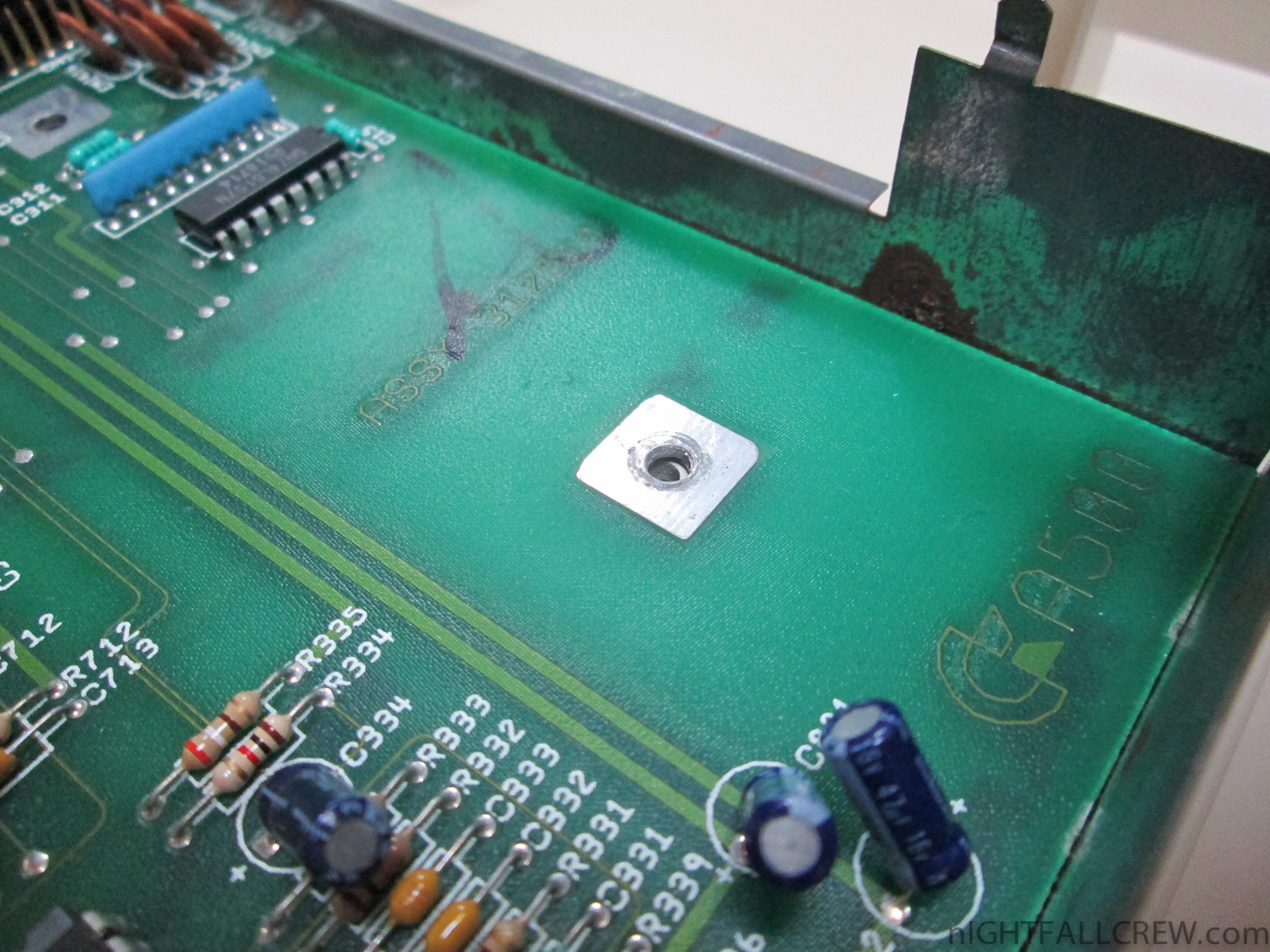

Galleria di immagini (prima e dopo la pulizia):

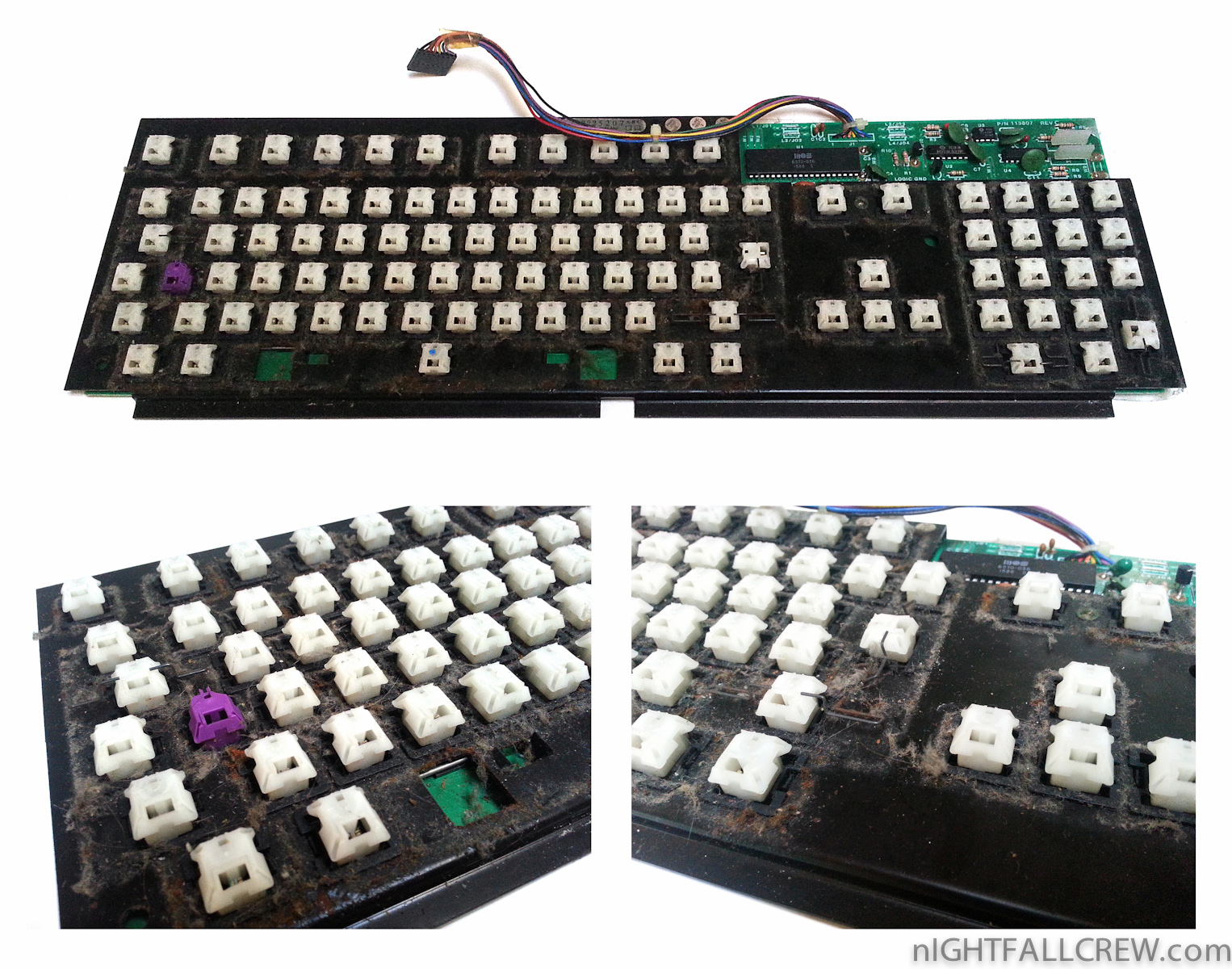

Particolare della tastiera prima della pulizia:

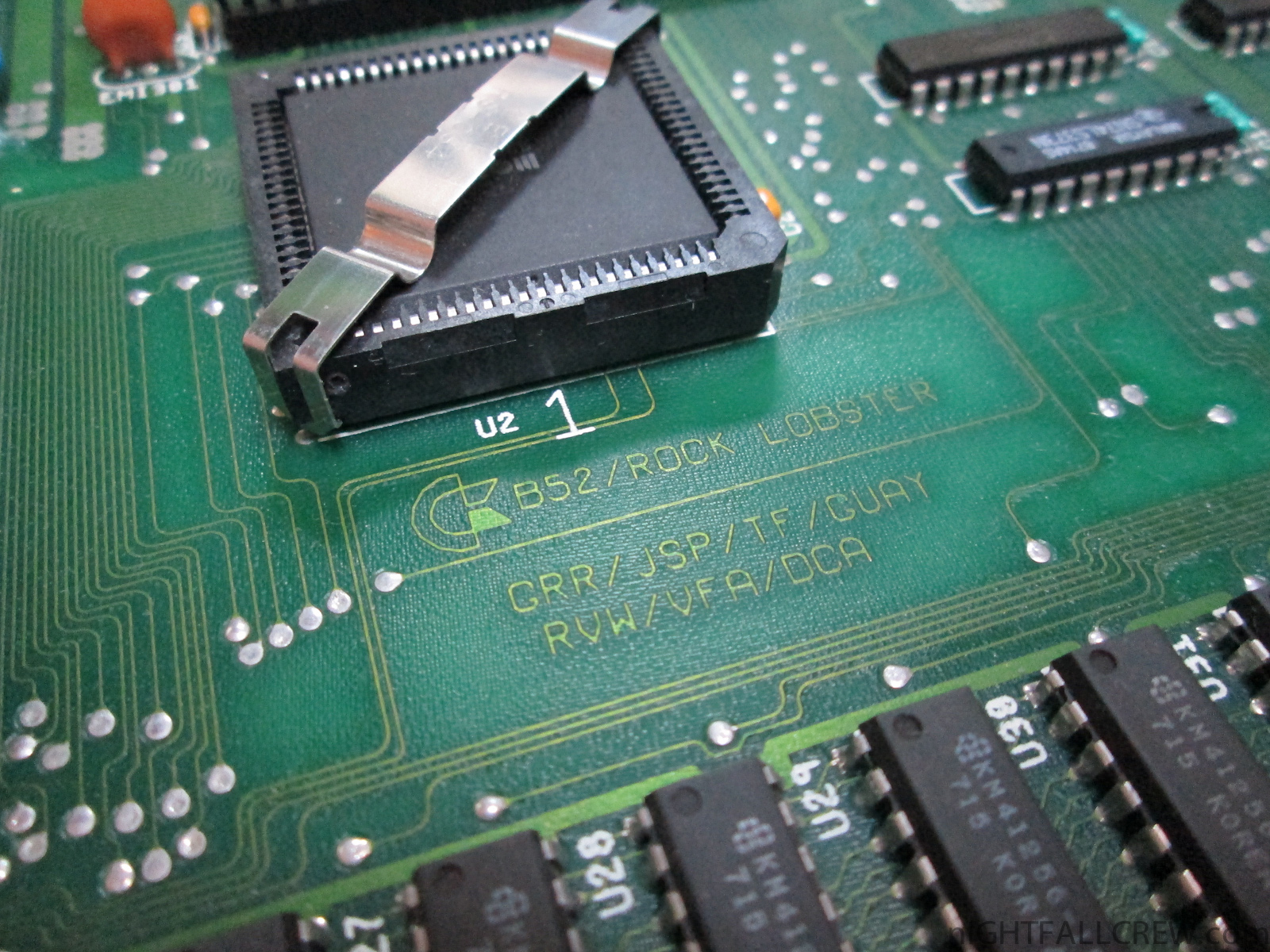

Il Commodore Amiga 500 o Commodore A500 (abbreviazioni comuni: “Amiga 500″, “A-500″, “A500″, “500″; nome in codice: “Rock Lobster”) è un home computer della Commodore Business Machines Inc. basato sulla piattaforma informatica Amiga e commercializzato tra il 1987 e il 1992 in vari Paesi del mondo tra cui l’Italia.
Diretto discendente dell’Amiga 1000 verso cui mantiene compatibilità software, l’Amiga 500 è stato presentato assieme all’Amiga 2000 l’8 gennaio 1987 all’International Winter Consumer Electronics Show (8-11 gennaio 1987 – Las Vegas Convention Center – Las Vegas, Nevada, USA). In Italia l’Amiga 500 è stato commercializzato dal maggio 1987 al dicembre 1992 inizialmente con un prezzo di lancio di 1.121.000 lire (listino Commodore Italiana S.p.A.).
Una versione potenziata dell’Amiga 500, l’Amiga 500 Plus, è stata commercializzata dal 1991 al 1992. Entrambe le versioni sono state soppiantate da Commodore International Ltd. con l’Amiga 600 e l’Amiga 600HD, commercializzate a partire dall’aprile 1992.
Gallery:
source: wikipedia
Incredible work ! , im a question , why is important the ASSY 312512 (Revision 3)
regards
From Argentina
Thierry
@Thierry
Hi Thierry,
This Revision is important only for collector. This revision is one of the first released (full of bug ;-D)
The keyboard uses different key switches and has the C< key in place of the classic Amiga key.
Ciao! Ho da poco rispolverato, nel vero senso della parola, lo stesso modello di amiga! :D con molto piacere devo dire heheh! ho comprato un alimentatore a prezzo a mio avviso umano dalla francia , anche se penso sia stato sostituito , dato il peso nettamente inferiore, con qualcosa di piu recente all’interno, ma il funzionamento è perfetto e anche il case è in condizioni ottime e i pin del connettore sembrano quasi nuovi , quindi chiuderò un occhio su questo :), dopo la premessa , volevo sapere se per caso ci sono possibilità di sistemare alcune cose che ho riscontrato dopo svariati test,oppure la tengo come pezzi di ricambio e ci rinuncio (non voglio rinunciare :D )
1. la tastiera non funziona e il caps non si accende nemmeno premendolo
2. i joystick (funzionanti con il c64c) non vanno, a parte il tasto fire che invece funziona, sembrano impazziti e non rispondono (ho notato 1 piolino rientrato)
3. a volte in base a che gioco cerco di caricare va in guru meditation -.- ma ,non sempre, andando a sinistra e premendo fire si sblocca e torna alla schermata iniziale e quindi ritorna a leggere ok e caricare i giochi tranquillamente. (per questo non voglio rinunciare :) )
Secondo te dato che vedo che sei un vero GURU …posso salvarmi dalla guru meditation (se vuoi ti posto il codice dell’errore)
Ho sostituito chip in passato installato di nuovi e a saldare me la cavicchio mi daresti due dritte? magari posso provare a metterci mani! :) mi piacerebbe tanto e la passione non muore mai .. spero in una tua risposta quantomeno posso farmi un idea ecco :)
incrociamo le dita
ciao :)
@Claudio
Ciao Claudio,
Ti dico subito che per mia scelta evito di fare riparazioni da remoto, perche’ non hanno mai una fine.
Posso sicuramente dirti che se non ti va la tastiera e il joystick e la macchina ti si pianta a random.
Devi provare a sostituire il CIA 8520 posizione U7 , per test puoi intanto swapparlo con l’altro 8520 e vedi se cambia qualcosa.
Di conseguenza..se qualcosa cambia ma non ti legge piu’ il floppy per esempio, con molta probabilita’ hai il CIA guasto.
Tieni presente che oltre a questo potrebbe anche essere la membrana della tastiera, se la membrana si e’ spezzata in alcuni punti, fai prima a prenderti un’altra amiga 500 ad un mercatino.
Consiglio comunque sempre di smontare tutta la tastiera, comprese le 500 viti e pulire tutto accuratamente.
Ciao.
Ciao! grazie della risposta tempestiva :) proverò intanto a pulire la tastiera e poi swappare i cia 8520 . Li ho trovati su ebay ma chiedono 28 euro solo per un componente :O http://www.ebay.it/itm/MOS-8520-per-Commodore-AMIGA-MOS8520-sconto-per-coppia-/151631285413?pt=LH_DefaultDomain_101&hash=item234dedcca5
non è esagerato? mi sapresti consigliare dei siti magari specifici? grazie in anticipo :)
ciaoo
@Claudio
Ciao Claudio,
Si , il componente lo puoi prendere qui (link di seguito) a 9,99 euro.
http://www.ebay.it/itm/8520A-1-CIA-ODD-EVEN-fur-Commodore-Amiga-500-2000-CDTV-8520-A-1-CSG-MOS-Z0G214-/291000981838
Ciao! colto da improvvisa nostalgia sto cercando di sistemare il mio vecchio Amiga 2000: ho sostituito la batteria da 3.7 con altra al Ni-Mh, l’alimentatore con un uno atx che utilizzerò con l’ Original/Big Box Adaptor che ho trovato in un sito inglese (http://www.ianstedman.co.uk/Amiga/designs/Amiga_ATX_Adaptor/amiga_atx_adaptor.html) e che mi fornirà il -5V.Ovviamente ho dovuto pulire la tastiera che aveva la metà dei tasti non più funzionanti e che ora ha ripreso a funzionare correttamente; purtroppo dopo tanti anni di inattività, qualche coperchio dei tasti si era praticamente incollato al sottostante tasto vero e proprio che tramite una piccola molla, abbassandosi in seguito alla pressione, mette in contatto 2 lamine in rame che, chiudendo il circuito, provvedono a fornire il carattere richiesto. Le 2 lamine del tasto “spazio” si sono distaccate e dissaldate completamente dalla base quando ho cercato di staccare la barra dello spazio stessa ed essendosi rotte in 2 parti e deformate non sono più utilizzabili con il risultato che il tasto non funziona ovviamente più; in un altro paio di tasti le stesse lamine non si sono staccate ma non si “chiudono” come dovrebbero e temo che possano in poco tempo deformarsi in modo tale da non riuscire a chiudere il contatto con conseguente mancato funzionamento di altri tasti.
Ho visto esattamente il mio tipo di tastiera nell’articolo “Restauro Commodore Amiga 500 (ASSY 312512 – REV 3)” del 25/11/2014 (http://www.nightfallcrew.com/25/11/2014/restoration-commodore-amiga-500-assy-312512-rev-3/?lang=it); la tastiera era ben più malridotta della mia, ma ho letto che è stata riparata e resa funzionante perfettamente; vorrei quindi chiederti cosa potrei fare per ripristinare la mia, in che modo sistemare il tasto non funzionante e gli altri 2 o 3 precari che potrebbero presto presentare lo stesso problema.
Tante grazie in anticipo e buona giornata
Ermanno Lannocca
mail: elanno@tiscali.it
@Ermanno
Ciao Ermanno, FORTUNATAMENTE tutti gli switch della tastiera che sono andato a pulire erano intatti, dico fortunatamente perche’ questo tipo di switch, rimpiazzati succesivamente con gli switch in silicone e pad conduttivo, sono di difficile riparazione, le lamelle se si rompono e’ molto complessa la sostituzione, io non lo farei proprio, piu’ facile prendere una tastiera di un 500 e riadattarla per il 2000 inserendola nel case originale del 2000.
Il video di come fare qui:
https://www.youtube.com/watch?v=W3BeW6tcDPg
@xAD / nIGHTFALL
Grazie per la risposta, speravo di poter fare qualcosa per la mia “vecchia”, ma seguirò il tuo consiglio cercando una tastiera di un 500 da inserire nel case della mia. A tal proposito, pur non avendo mai acquistato da Ebay, ho letto sul Web che più di una persona ha avuto problemi; inoltre certi prezzi sembrano realmente esagerati, soprattutto le spese di spedizione. Hai per caso qualche consiglio su come e dove poter trovare tali tastiere con la certezza (!) che siano funzionanti e quindi realmente utilizzabili? Ti ringrazio per la pazienza e ti auguro buona giornata.
Ciao,
ho seguito il video che mi hai suggerito per la sostituzione della mia tastiera Amiga 2000 con quella di un A500; in tale video viene specificato che la sostituzione è stata testata solo con uno specifico modello di tastiera di A500 e cioè “Mitsumi MTM-4V-0″. Cercando su internet avrei trovato una tastiera apparentemente in buono stato e dichiarata funzionante in tutti i tasti dal venditore ad un prezzo tutto sommato accettabile. Ma pur trattandosi di una “Mitsumi” è un modello “PCB A500″ e non quello testato e funzionante su A2000, ma pare sia stata adattata con successo su un A4000. Vorrei se possibile un tuo parere prima di effettuare l’acquisto. Grazie e buona giornata
Ermanno
Ciao,
mi sono messo a restaurare anche io un Amiga 500 prima serie, anche se purtroppo con tastiera DE. Al momento è a posto (pulizia, sostituzione floppy drive) tranne il tasto “spazio”, per il quale manca il “fil di ferro” di bilanciamento. :( :( :(
Mi potresti mandare una foto molto ingrandita? Vedo se riesco a farmene uno…
Ciao e grazie,
Flavio
