Commodore SX 64 with some Fix/Enhancement

SX64

Autopsy:

Description:

  • Country: USA
  • Most Common: USA/Europe
  • Rarity: Very rare
  • Year: 1983
  • Price: $995

Fix/Enhancement:

  • Added a Fan.
  • ASSY fix from Commodore.
  • I/O Fastloader fix.
  • Userport GND  fix.
  • Jiffy Kernel (C64/1541).

from Wikipedia:

The Commodore SX-64, also known as the Executive 64, or VIP-64 in Europe, was a portable, briefcase/suitcase-size “luggable” version of the popular Commodore 64 home computer and holds the distinction of being the first full-color portable computer.

The SX-64 featured a built-in five-inch composite monitor and a built-in 1541 floppy drive. It weighed 23 lb (10.5 kg). The machine was carried by its sturdy handle, which doubled as an adjustable stand. It was announced in January 1983 and released a year later, at $995.

source: Wikipedia Oldcomputers

  1. Enrico Sala
    October 23rd, 2009 at 13:16 | #1

    Buongiorno,
    mi chiamo Enrico e sarei interessato all’acquisto di questo fantastico Commodore SX-64
    cosi come e’ stato moddato….

    e’ possibile comprarlo purche’ sia tutto funzionante in ogni sua parte?

    attendo risposta urgente

    chiamare al 329/XXXXXX

  2. October 25th, 2009 at 11:28 | #2

    @Enrico Sala

    Salve Enrico, questo Blog e’ dedicato al mio Hobby che e’ iniziato 20 anni fa’ , ti ringrazio dell’offerta ma non Vendo gli oggetti che colleziono.

  3. Enrico Sala
    October 26th, 2009 at 17:46 | #3

    grazie della risposta….

    bhe conosci qualcuno che ne abbia uno da vendere per caso??

    se poi dovessi cambiare idea….io son sempre disponibile…. ;)

    ciaooooo

  4. October 27th, 2009 at 00:30 | #4

    @Enrico Sala

    Puoi provare con Ebay, ci sono diversi SX64 che girano, l’unico neo e’ trovare il venditore serio, se magari arrivi a ritirarlo a mano al posto di fartelo spedire ancora meglio.

  5. Enrico Sala
    October 29th, 2009 at 16:49 | #5

    Ciao won sempre Enrico,

    bhe già che ci siamo ti posso chiedere che fix hai corretto e che miglioramenti hai messo nel tuo SX??

    mi sapresti dire che cosa era quella specie di pannello con tutti i pulsanti che alcuni SX avevamo al posto del vano porta oggetti sopra il floppy disk??

    grazie
    Enrico

  6. October 29th, 2009 at 21:27 | #6

    Ciao,

    I fix sono quelli che ho descritto:

    * Aggiunta una ventola.
    * ASSY fix da specifiche Commodore.
    * I/O Fastloader fix.
    * Userport GND fix.
    * Jiffy Kernel (C64/1541).

    Riguardo invece il pannello, beh quella e’ un’altro mod, alcune persone avevano aggiunto la possibilita’ di modulare il suono con dei potenziometri e con delle barre led per rendere la cosa piu’ affascinante.

    Un programma per fare musica elettronica con i Paddle Commodore senza adattare nulla al commodore 64/sx puo’ essere questo:

    http://www.youtube.com/watch?v=LRxXNizbU2U

    http://www.qotile.net/cynthcart.html

  7. Enrico Sala
    November 2nd, 2009 at 15:01 | #7

    ciao,

    ti volevo chiedere, visto che sono riuscito a trovare un SX-64 messo come il tuo,

    se mi puoi aiutare nel spiegarmi come devo fare per montare il famoso JiffyDos a livello di eprom sia per il kernel che per il floppy disk…

    non ho molta manualita’ e volevo sapere da te, visto tutte le modifiche che hai fatto, come si fa’ e se mi puoi aiutare…

    grazie

    Enrico

    p.s. non ti nascondo l’idea di farlo proprio come il tuo…. ;)

  8. Enrico Sala
    November 2nd, 2009 at 15:04 | #8

    ciao,

    visto che sono riuscito a trovare un SX-64 messo come il tuo…

    mi potresti aiutare a capire csa devo fare per montare il famoso jiffydos a livello di kernel e di floppy disk???

    sai non avendo molta manualita’ vorrei un aoìiuto da parte tua per capire cosa devo fare…

    grazie

    Enrico

    p.s. non nascondo l’idea di poterlo fare come il tuo

  9. Enrico Sala
    November 2nd, 2009 at 15:09 | #9

    e il fastloader????

    cosa e’? cosa server? che funzione ha?

    e la ventola aggiunta dove ‘hai messa?

  10. November 2nd, 2009 at 16:31 | #10

    Ciao, pero’ devi avere un po’ di pazienza perche’ sono abbastanza occupato con il reale Lavoro e questo e’ solo un Hobby che anche se porto avanti da molti anni ..resta sempre un hobby.

    Inanizitutto ti consiglio con molta Calma e mano ferma di smontare tutti l’SX 64, schede , alimentatore, Floppy e il monitor completo (non occorre che smonti pezzo per pezzo anche quello) e con Aria Spray , Cotton Fioc e straccio imbevuto nell’alcohol gli dai una bella pulita, connettori , incregrati, varie spinette, cinghia del flioppy , testina del floppy..ect..ect..ect.. io ci ho messo 2 settimane per pulirlo bene.

    Mi raccomando prova che tutto funzioni prima di smontarlo .. cosi’ se CASOMAI qualcosa non dovrebbe funzionare dopo l’assemblaggio ..sei almeno sicuro che prima andava.

    Caio.

  11. Enrico Sala
    November 9th, 2009 at 17:43 | #11

    Ciao,

    riesci adesso a rispondere alle mie domande che ti avevo fatto??? ti sei liberato adesso???

    siccome ho trovato una persona che mi puo’ fornire le ROMS di maninboard e floppy drive da sostituire con quelle del jiffydos…mi potresti dire che versioni di ROMS hai tu per farlo funzionare correttamente???

    perche’ cosi lo comunico alla persona che cosi me le fornira’ sicuramente funzionanti…

    avrei bisogno di una risposta urgente…se riesci…

    grazie
    Enrico

  12. November 9th, 2009 at 19:25 | #12

    Ciao Enrico,

    Figli e Lavoro mi lasciano ben poco tempo libero, e quello che riesco a trovare lo dedico per pubblicare foto e articoli.

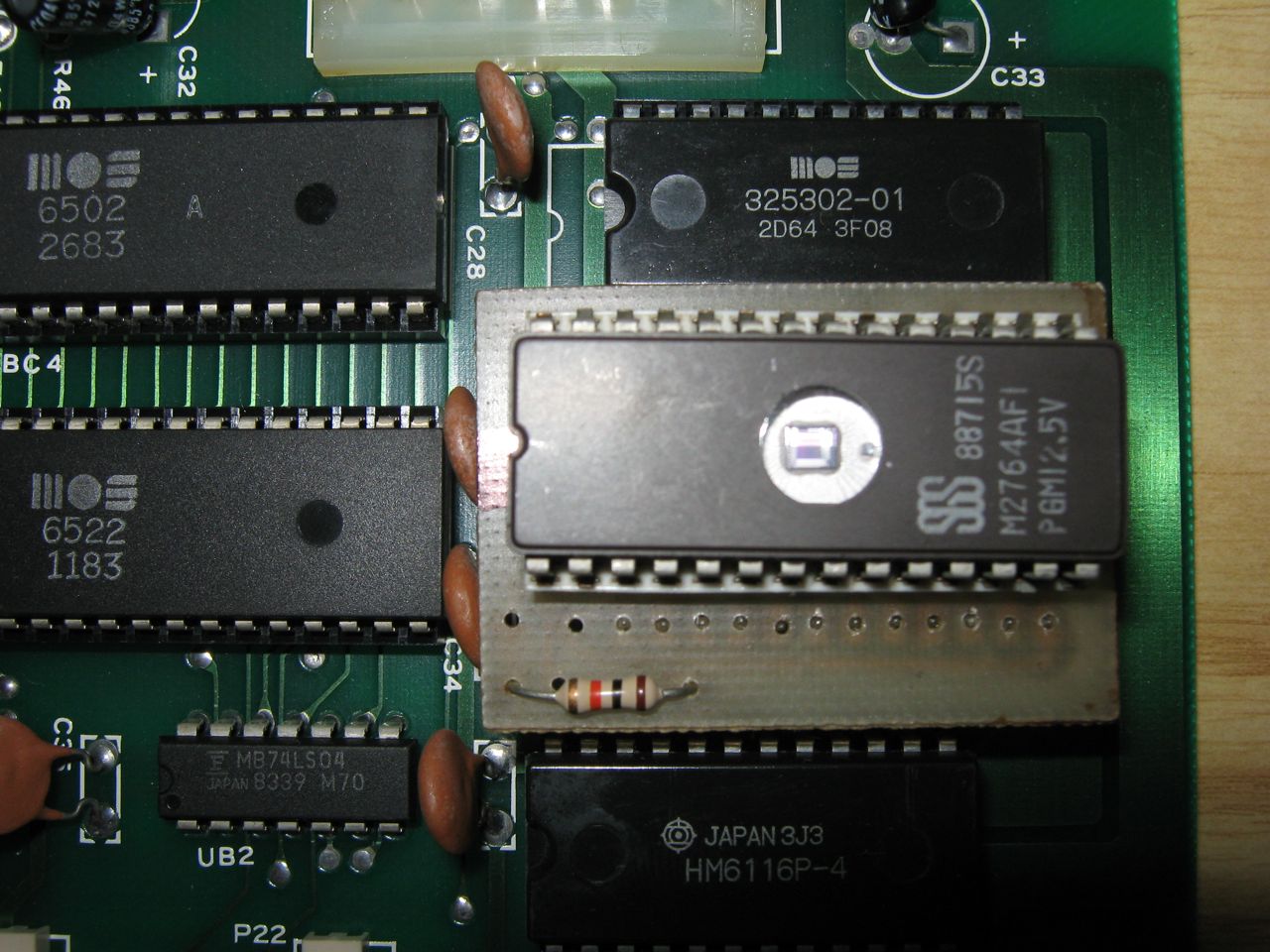

    comunque le ROM , che poi sono delle EPROM con un’adattatore , altirmenti inutilizzabili direttamente sul Commodore 64 , sono l’ultima versione di molti anni fa’

    Ovvero la 5.0 per la mainboard CPU del C64
    e la 6.01 per il 1541

    Le versioni devo essere quelle per l’SX64 perche’ nell’sx64 mancano pezzi del Kernel siccome non supporta il registratore a cassette.

    I files binari si chiamano cosi’

    JiffyDOS_SX-64.bin
    JiffyDOS_SX1541.bin

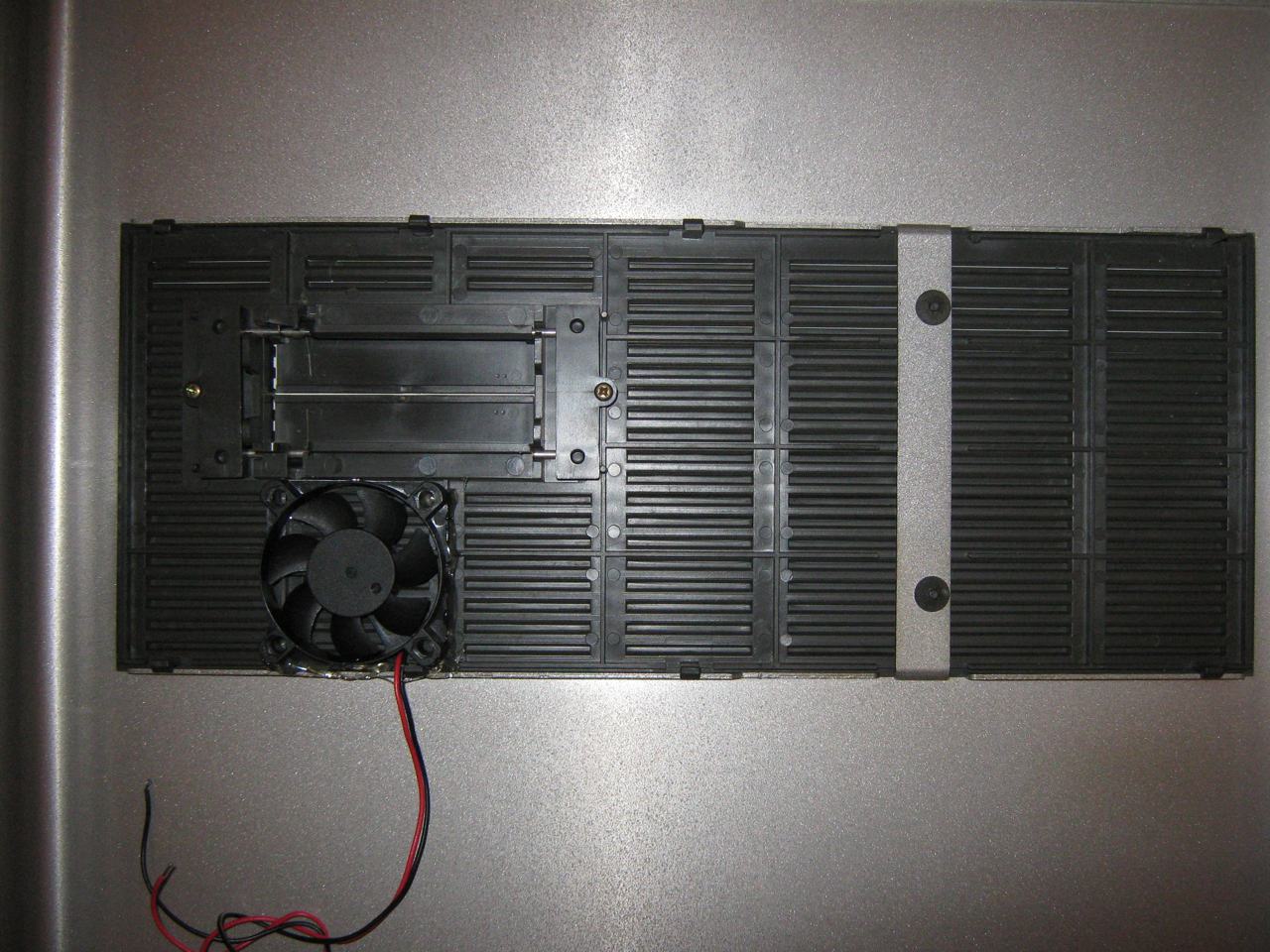

    Per la Ventola, beh si vede dalla foto dove lo inserita, e’ l’unico posto dove ci sono gia’ i fori per le prese d’aria , lo incollata con colla a caldo e attack assieme… attendo che l’attack con il calore della colla calda emana vapori non salutari.

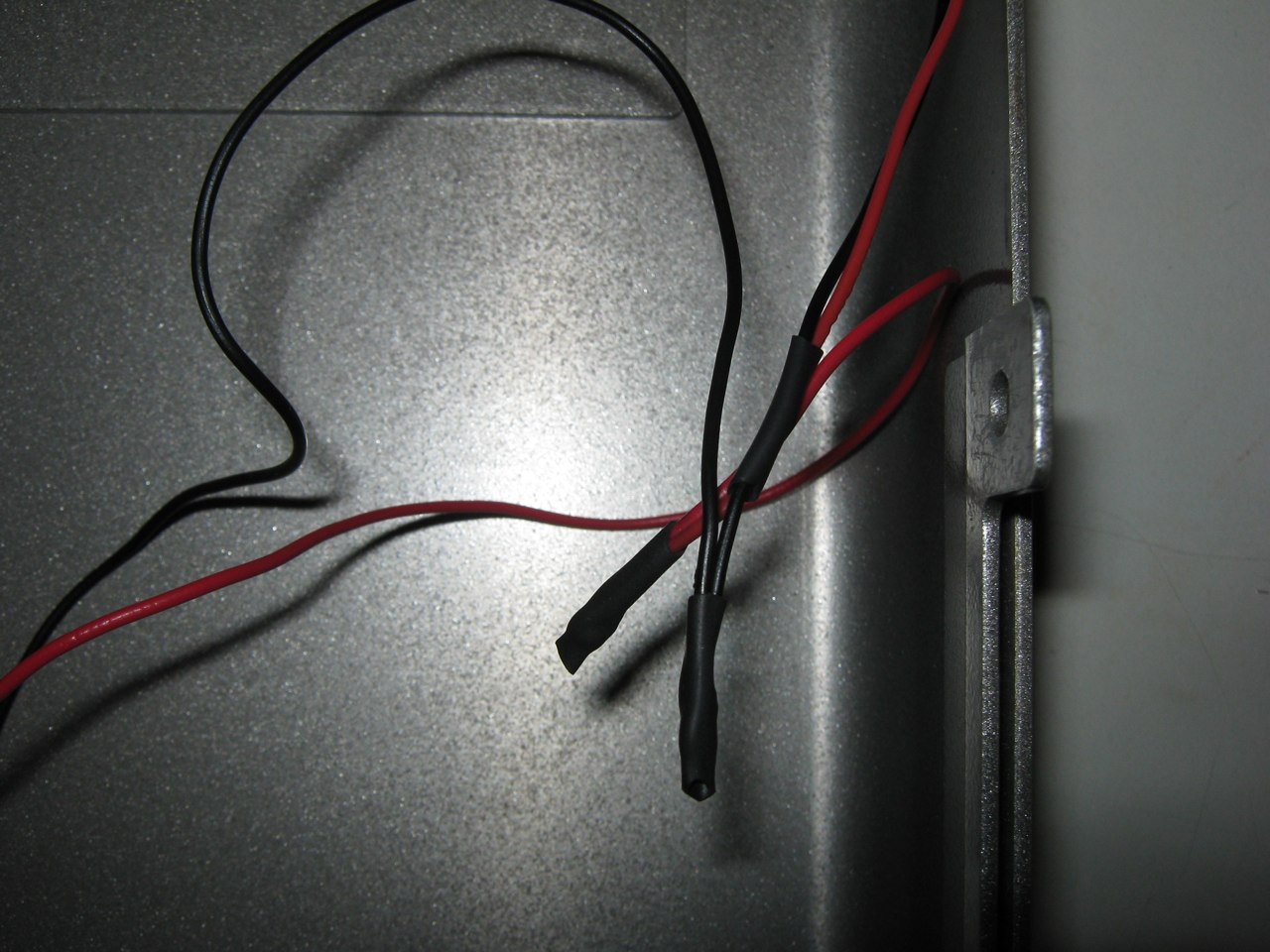

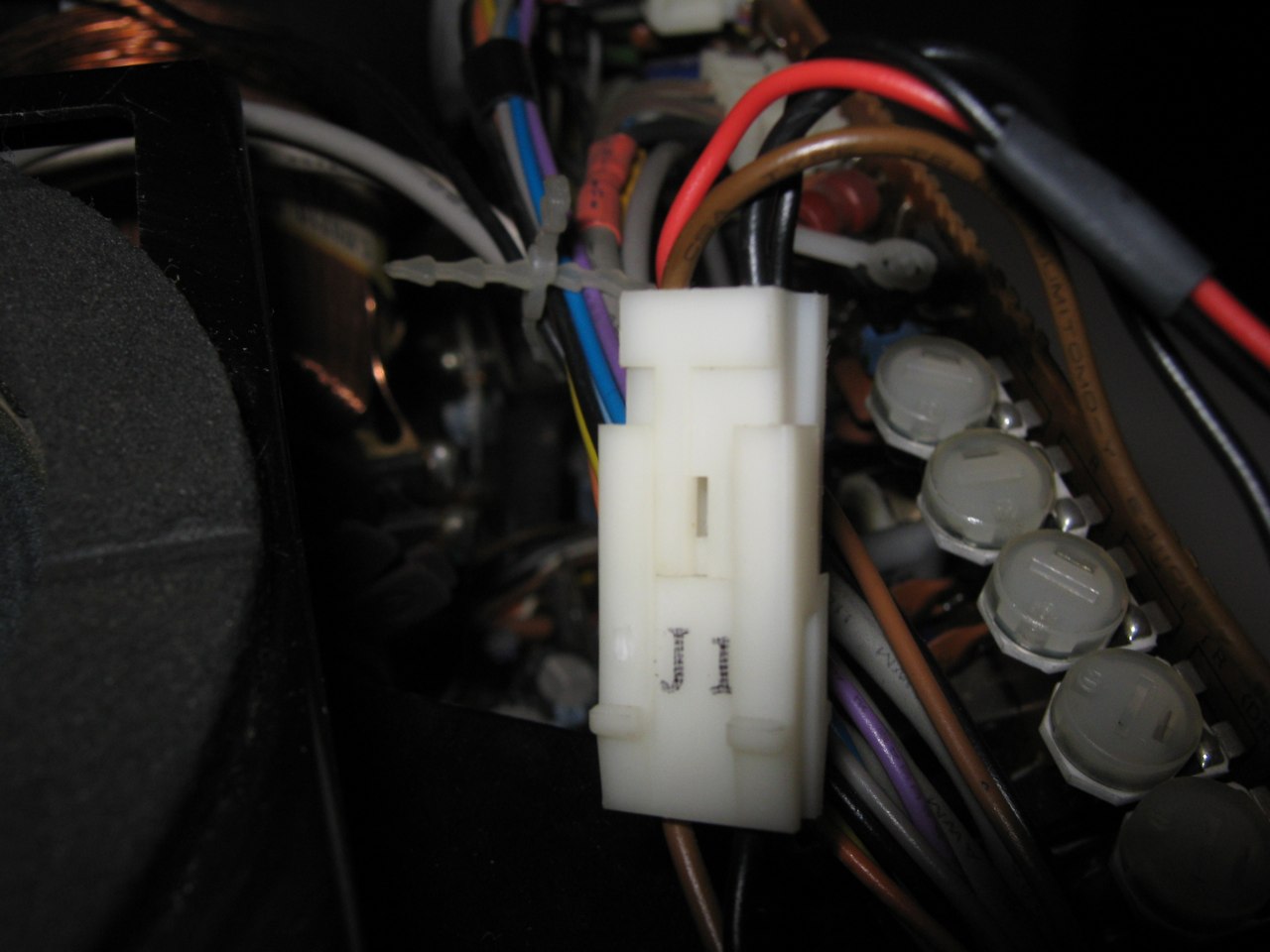

    L’alimentazione poi lo recuperata dal connettore di alimentazione del Monitor.. nella foto puoi vedere i piedini giusti.

    Il Fix del Fastload e’ un fix per alcune cartucce che non funzionavano correttamente sull’sx64

    Il Fix della userport e perche’ l’sx64 aveva un piedino a massa che non dove esserci, e se ci collegavi per esempio il programmatore di eprom esterno , bruciavi tutto.

    Ciao.

  13. Enrico
    November 9th, 2009 at 22:42 | #13

    Ciao e grazie delle risposte….

    ma dove le hai trovate le versioni del Kernal specifiche per l’SX-64???….

    cosi lo dico alla persona che mi deve per l’appunto programmare le Eprom ma io non ho bisogno di nessun adattatore perche’ la stessa persona mi ha detto che basta togliere le rispettive ROMS originali e sotituirle con quelle che mi manderebbe lui, visto che sono solo incastrare su zoccolo il quale zoccolo e’ saldato su mainboard da una parte e su scheda I/O per il floppy drive dall’altra…

    le tue ROMS originali non erano su zoccolo per caso? per quello hai avuto bisogno di un adattatore???

    ma i 2 fix del fastloader e della userport dove posso trovarli per effettuare le modifiche del caso???

    mi puoi dare una mano??? visto che vorrei farlo come il tuo???? anche pagando il disturbo se necessario….

    attendo risposta
    grazie sempre della tua disponibilita’

  14. Alessandra
    February 20th, 2010 at 16:19 | #14

    Ciao, ho un commodore 64 sx nuovo di zecca….per modo di dire, l’ho preso dal garage di mio zio, penso che abbia un problema al monitor, quando lo accendo il display appare pieno di formicoli nella parte in cui si scrive, pensi che si possa risolvere?

    Grazie mille.

  15. February 20th, 2010 at 18:28 | #15

    Ciao, Il difetto potrebbe essere sia del Monitor che del Commodore64 , per fare una diagnosi piu’ accurata dovresti cercare di fare una foto dello schermo nel momento del difetto.

  16. May 27th, 2010 at 21:23 | #16

    Ciao, ho appena acquistato un SX-64 in Germania. Riesco a far andare tutti i giochi che avevo nel mio C64C (ovviamente solo quelli su floppy disk perché il SX64 non supporta il registratore) tranne Microprose Soccer.
    Sei in grado di aiutarmi? Come posso fare? Se mi procurassi la cartuccia e usassi quella al posto del dischetto funzionerebbe?

    Il dischetto parte ma subito dopo il drive si ferma e la schermata sul monitor rimane nera. Questo SX64 ha il basic tedesco con sfondo tutto blu a una sola gradazione di colore.

  17. May 27th, 2010 at 22:44 | #17

    Ciao,

    Dovresti procurarti il modo di travasare una di queste versioni che trovi qui:

    http://noname.c64.org/csdb/search/?seinsel=all&search=microprose

    su un Floppy per Commodore 64 , sicuramente una di queste versioni funziona.

  18. May 28th, 2010 at 02:58 | #18

    ok
    cosa ci vuole per travasare queste versioni una volta scaricate?

    Toglimi poi una curiosità: è normale che il floppy originale di Microprose Soccer non funzioni sull’SX 64?

  19. Alessandro
    January 7th, 2012 at 23:45 | #19

    Buonasera, sto finendo di sistemare un glorioso SX64 :-) Lo schermo appare ma un po’ “deformato”. Un tuo consigli da esperto mi aiuterebbe molto!
    I potenziometri per la regolazione della geometria del CRT quali sono? Non vorrei combinare guai toccando a caso…
    Grazie!

    Ciao, Alessandro

  20. January 8th, 2012 at 10:55 | #20

    @Alessandro

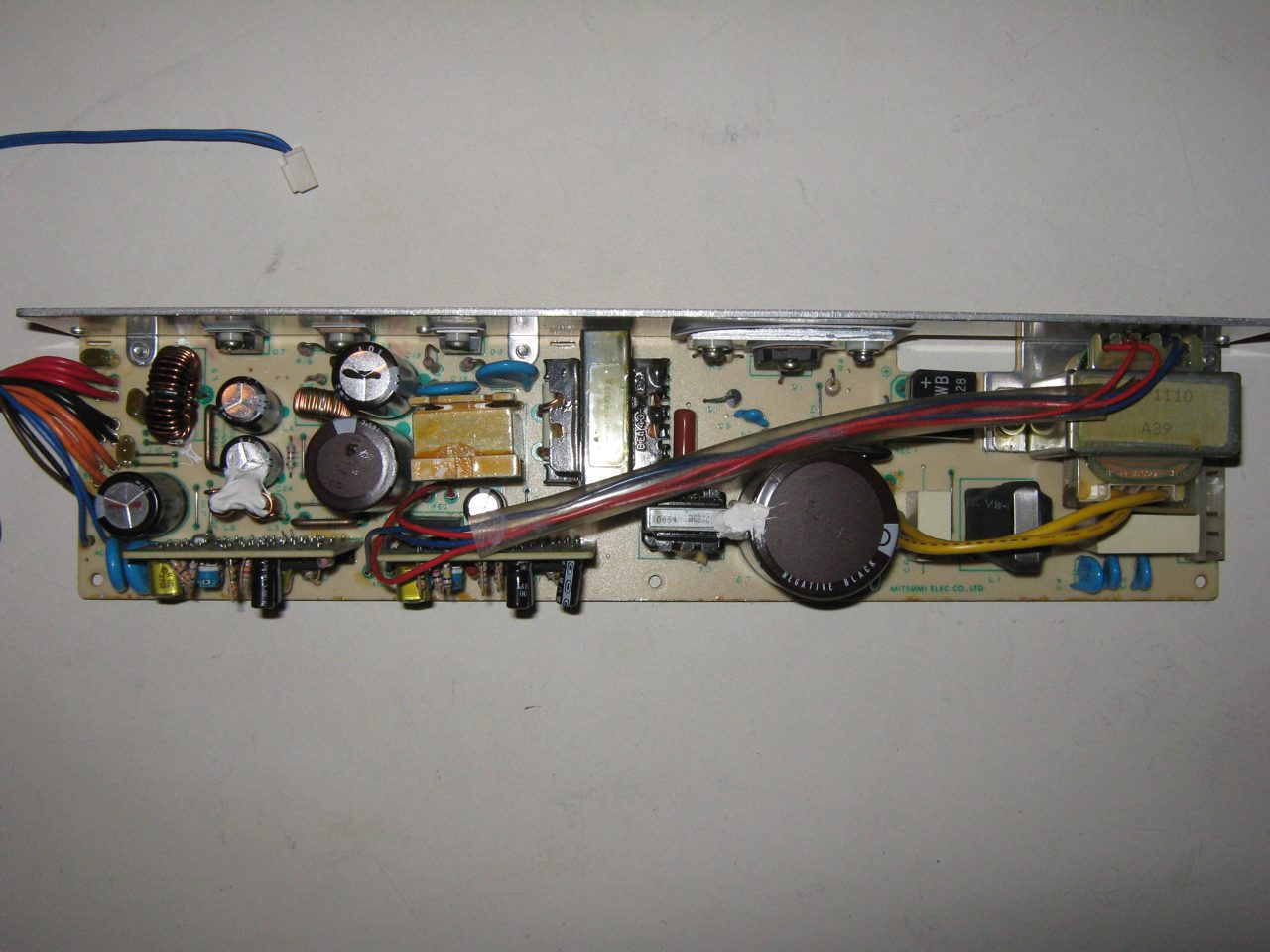

    Ciao Alessandro, sicuramente ti potrebbe’ tornare utile lo schema della sezione Monitor *PAL* + L’alimentatore, sotto il link per il Download.

    http://www.nightfallcrew.com/wp-content/uploads/downloads/2012/01/SX-64_Pal_Monitor_and_Power_Supply.pdf

    Il difetto che descrivi potrebbe essere anche un problema di alimentazione, se con la regolazione dei trimmer vedi che il problema non si attenua, controlla tutti i condensatori elettrolitici.

  21. Alessandro
    January 8th, 2012 at 17:48 | #21

    @xAD / nIGHTFALL
    Grazie nIGHTFAL, gentilissimo!
    Proprio lo schema che serviva per capire la funzione dei potenziometri di regolazione :-)
    Complimenti per il tuo sito, fatto e curato veramente bene!

  22. January 8th, 2012 at 19:05 | #22

    @Alessandro

    Di nulla, fammi sapere se risolvi qualcosa.

  23. angelo
    December 28th, 2013 at 12:40 | #23

    ho un sx 64 in buono stato ma non appare la schermata iniziale ho anche un 64 normale al quale ho prelevato alcuni integrati ma non ho risolto il problema . Mi potete aiutare? grazie angelo

  24. angelo
    December 31st, 2013 at 19:17 | #24

    Grazie molte Buon ANNO NUOVO a tutti ….

  25. December 31st, 2013 at 19:45 | #25

    @angelo

    Buon anno anche a te.

    Riguardo il tuo problema da remoto non e’ facile eseguire una riparazione del genere, puo’ essere tutto e niente.

    Dovresti darmi piu’ dati per analizzare la problematica, incominciando da quando lo hai provato la prima volta e se mai ha funzionato.

  26. angelo
    January 3rd, 2014 at 01:18 | #26

    Grazie per avermi risposto. Ho acceso perodicamente sx 64 ed ha funzionato regolarmente
    ho tenuto sempre in casa sulla mia libreria come un trofeo .Giorni fa un mio caro amico mi ha visitato con il nipote gli ho mostrato il trofeo ed ho caricato un gioco .Funzionava al ritorno nella stanza dopo pochi minuti fine non andava piu schermo grigio senza colore e senza riquadro niente scritte . Il ragazzo mi dice che ha inserito la scheda accelleratrice . E’ possibile che l’abbia inserite capovolta ? Ripeto ho sostituito gli integrati con zoccolo prendendoli dal 64 biscotto funzionante ma niente ora ho ordinato 8 cip di ram con relativi zoccoli non so se ho fatto bene Le chiedo consiglio come procedere ? Grazie ancora attendo con ansia Angelo

  27. January 6th, 2014 at 00:13 | #27

    @angelo

    Salve Angelo,

    Se la cartuccia e’ stata inserita a computer acceso,al 90% si e’ guastato l’integrato PLA 906114 che potrebbe non essere zoccolato, il restante direi che potrebbe essere la CPU 6510 , difficili le RAM.

    Lo schermo e’ grigio perche’ la luminosita’ e’ troppo alta, dovrebbe essere nero. Speriamo che l’inserimento della cartuccia non abbia mandato in corto circuito lo stadio di alimentazione, altrimenti son dolori.

  28. Giovanni Verrua
    April 23rd, 2021 at 00:11 | #28

    ciao! Ti seguo da un po’, ogni tanto mi dai una luce per le riparazioni più difficili che altrimenti mi porterebbero via molto più tempo :D

    Ti è mai capitato un SX-64 con il monitor che non va? Ho un SX-64 col monitor che funzionava e la main board da riparare. Ora ho riparato la mainboard e il monitor infame s’è guastato.
    Fusibile da 2A bruciato, l’ho sostituito però adesso si accendono i filamenti del collo del CRT ma non lo schermo, e se collego la mainboard fa un ronzio dall’altoparlante e basta. Suppongo che ci sia qualcosa sulla parte di alta tensione che non va.

    Nei PET 8032, quando succede di norma è dovuto a due resistenze che si bruciano se uno dei condensatori elettrolitici ha tirato le cuoie, ma qui non ho trovato nulla di apparemente simile, almeno finora.

    Purtroppo per la parte del CRT ho davvero poca pratica e dimestichezza, e non si trovano informazioni (manco il buon Ray Carlsen ha scritto nulla a proposito…)

    Se hai una qualche idea, ti sarei moooolto grato!!!

  29. Davide
    June 28th, 2023 at 20:04 | #29

    Ciao, bell’articolo dove prendere molti spunti..

    una domanda veloce:

    In cosa consiste “motheboard assy fix”? dalla foto che hai postato non si capisce molto e cosa fa realmente, magari potresti condividere qualche link? o maggiori info, in rete non ho trovato nulla
    Grazie in anticipo,
    Dav

*
