Ho provato per la prima volta questo circuito per modificare gli Atari 2600 per avere un’uscita Video Composito e SVideo al posto di RF

Devo dire che questa modifica mi ha stupito veramente molto e ne ho fatte diverse, tutte molto simili per Atari 2600.

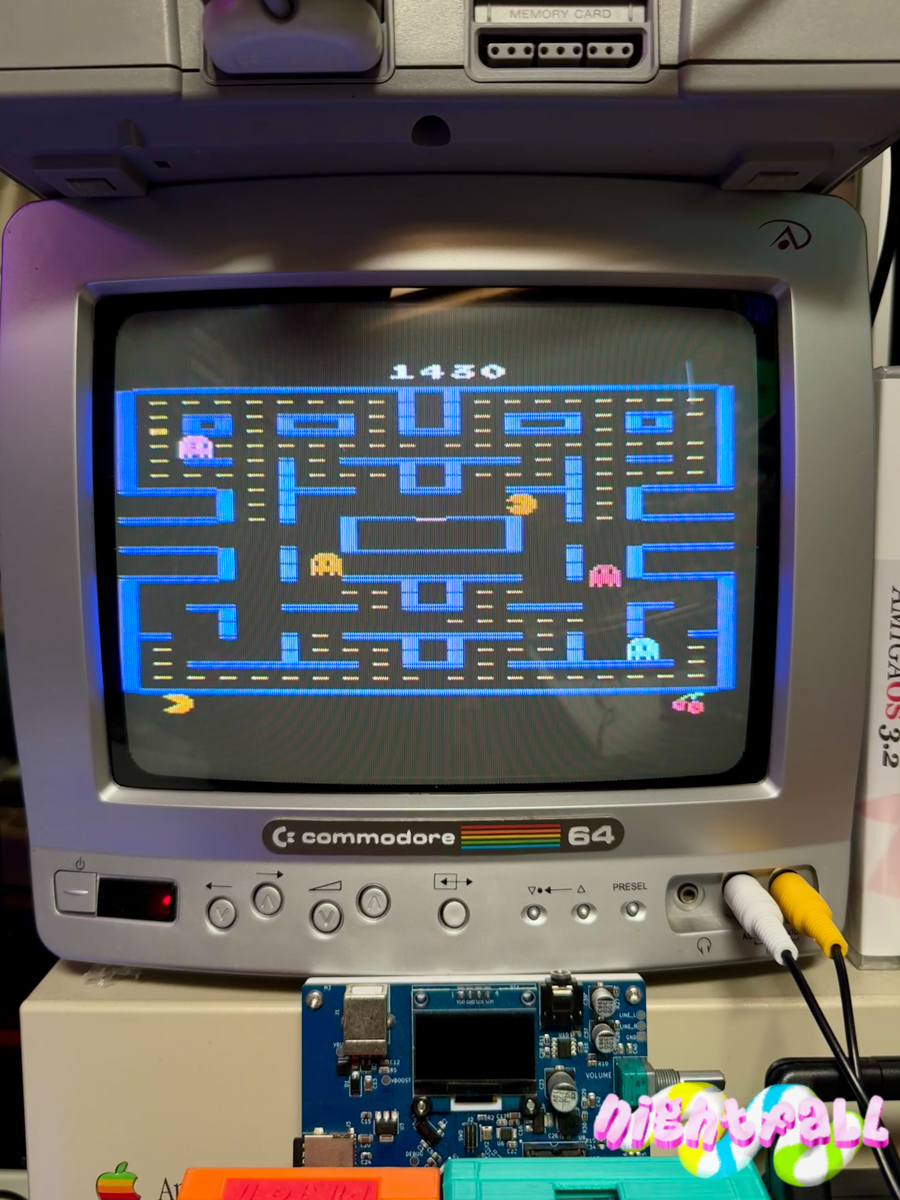

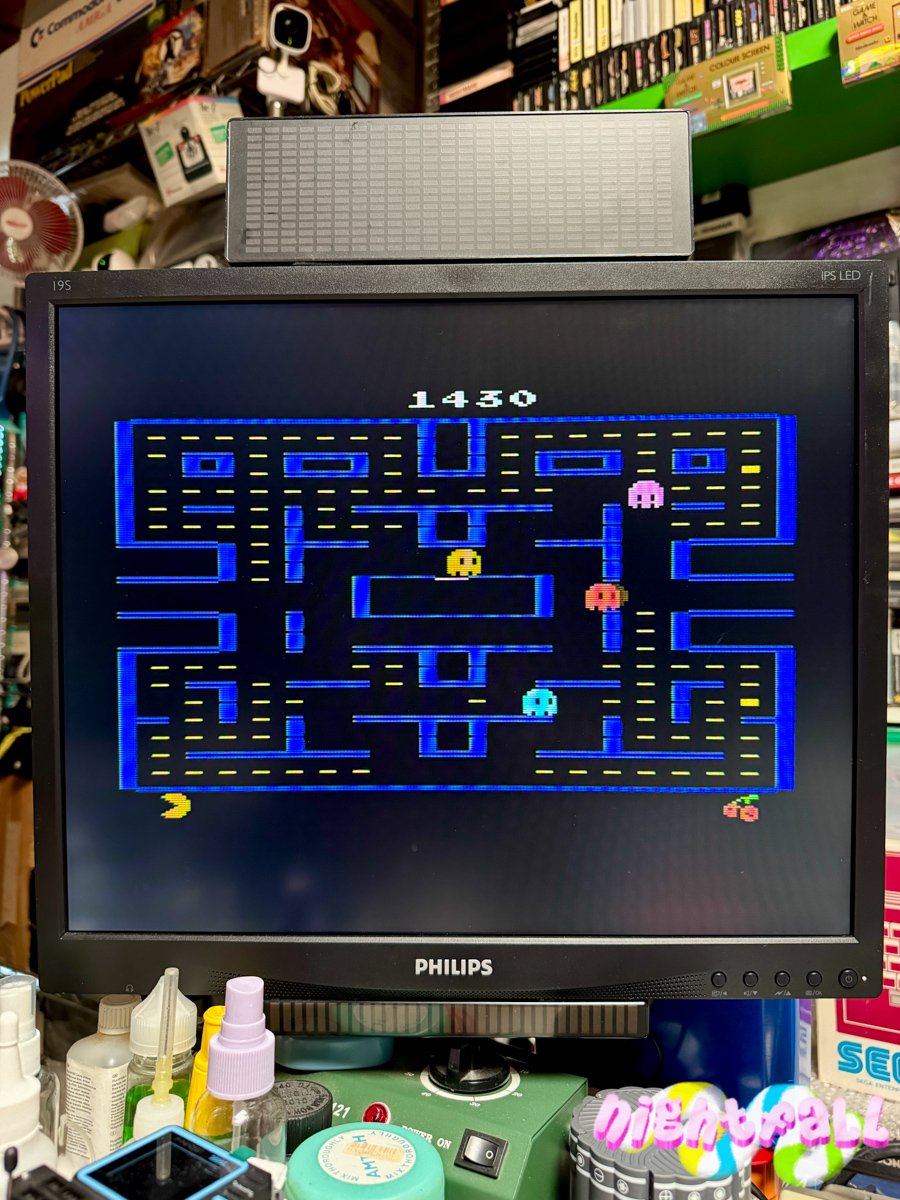

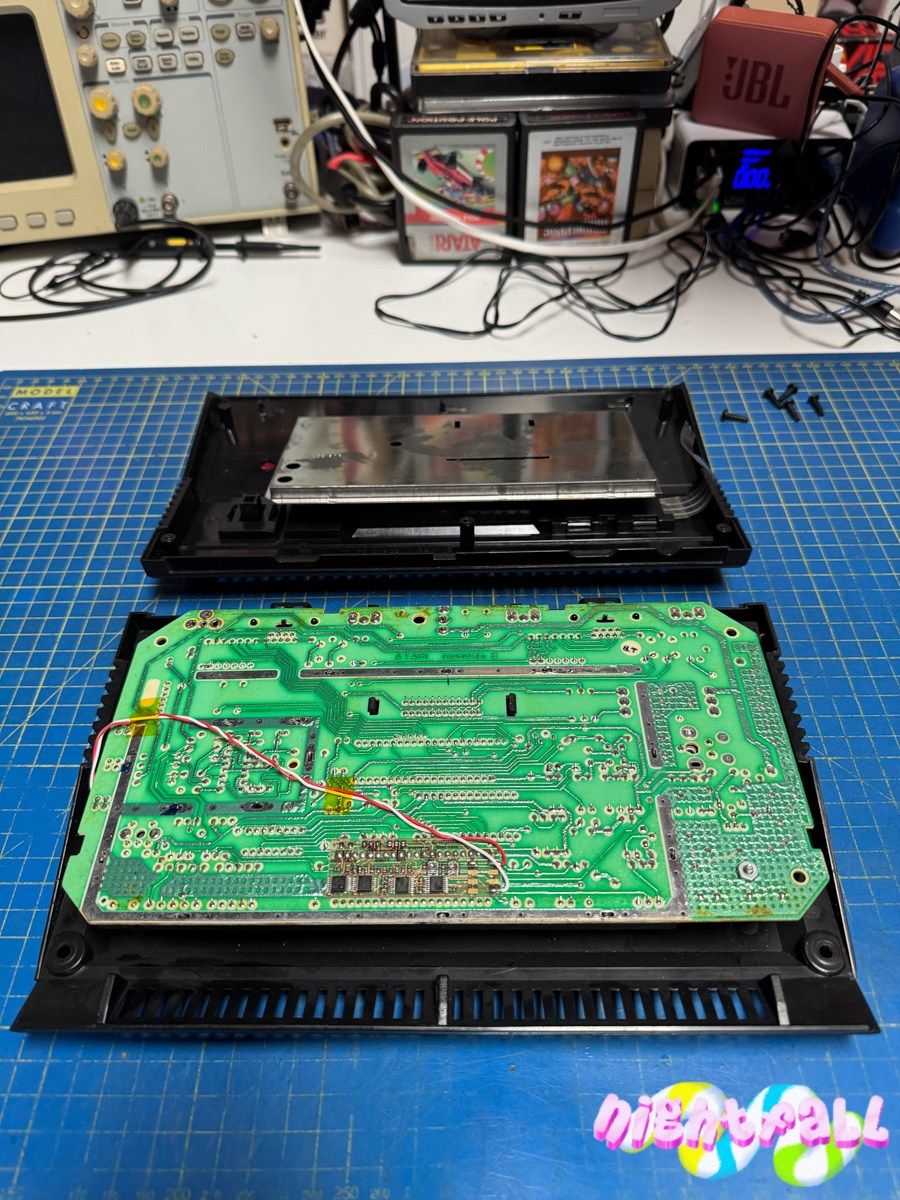

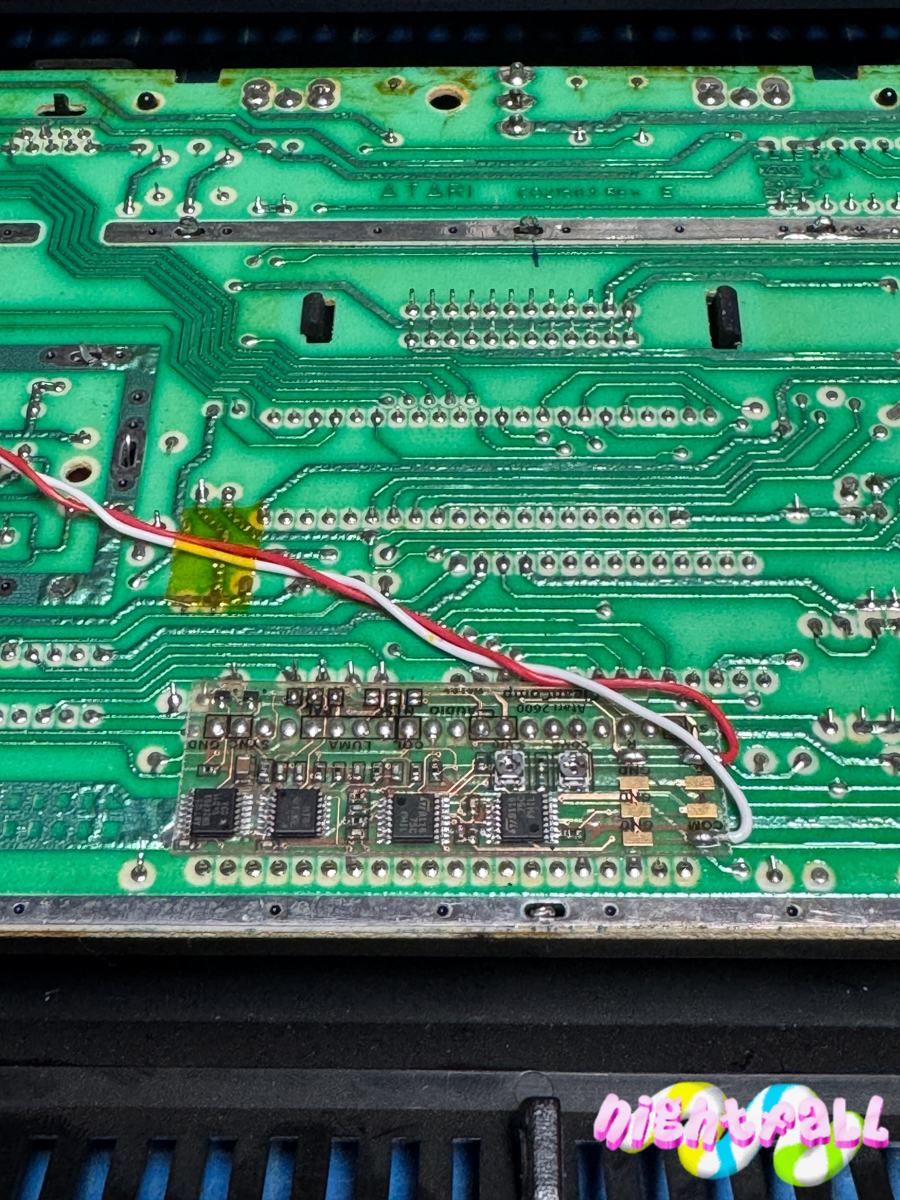

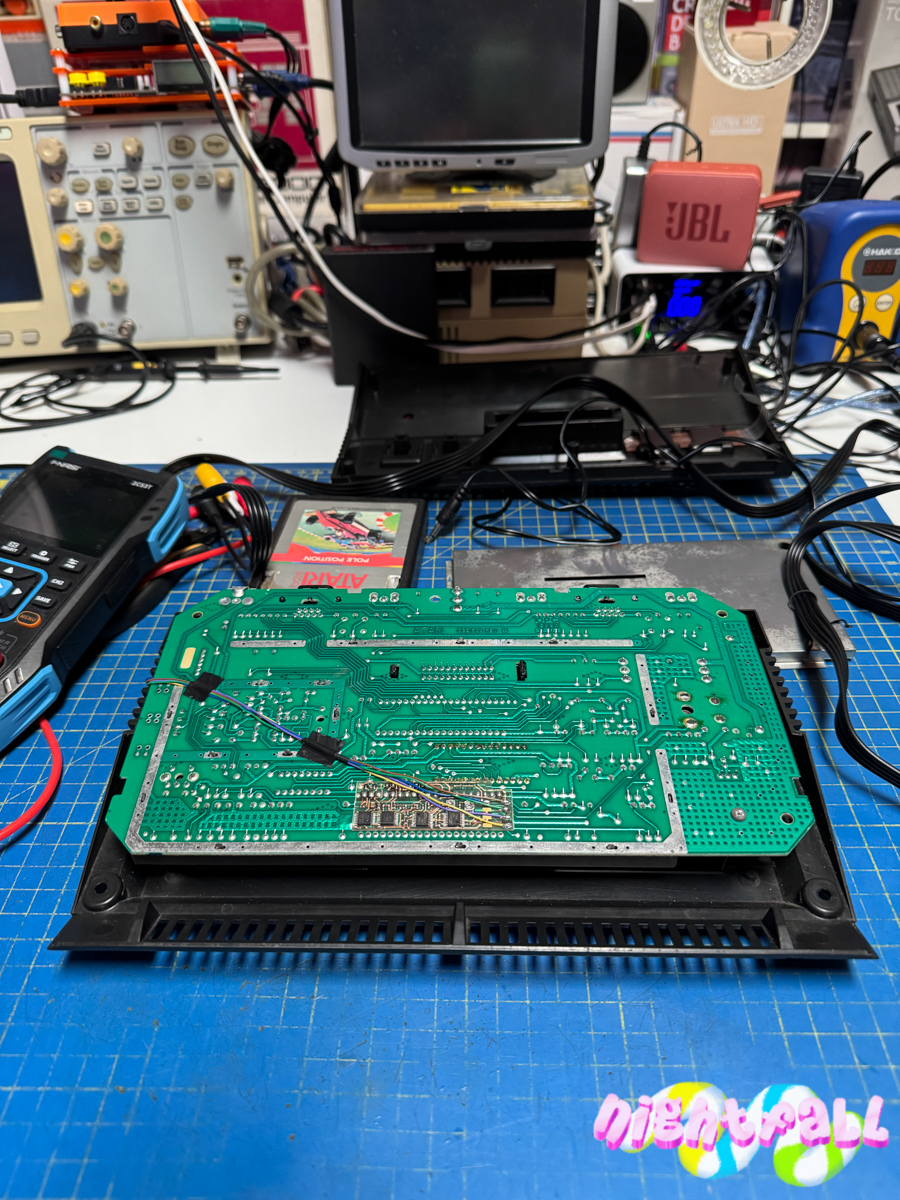

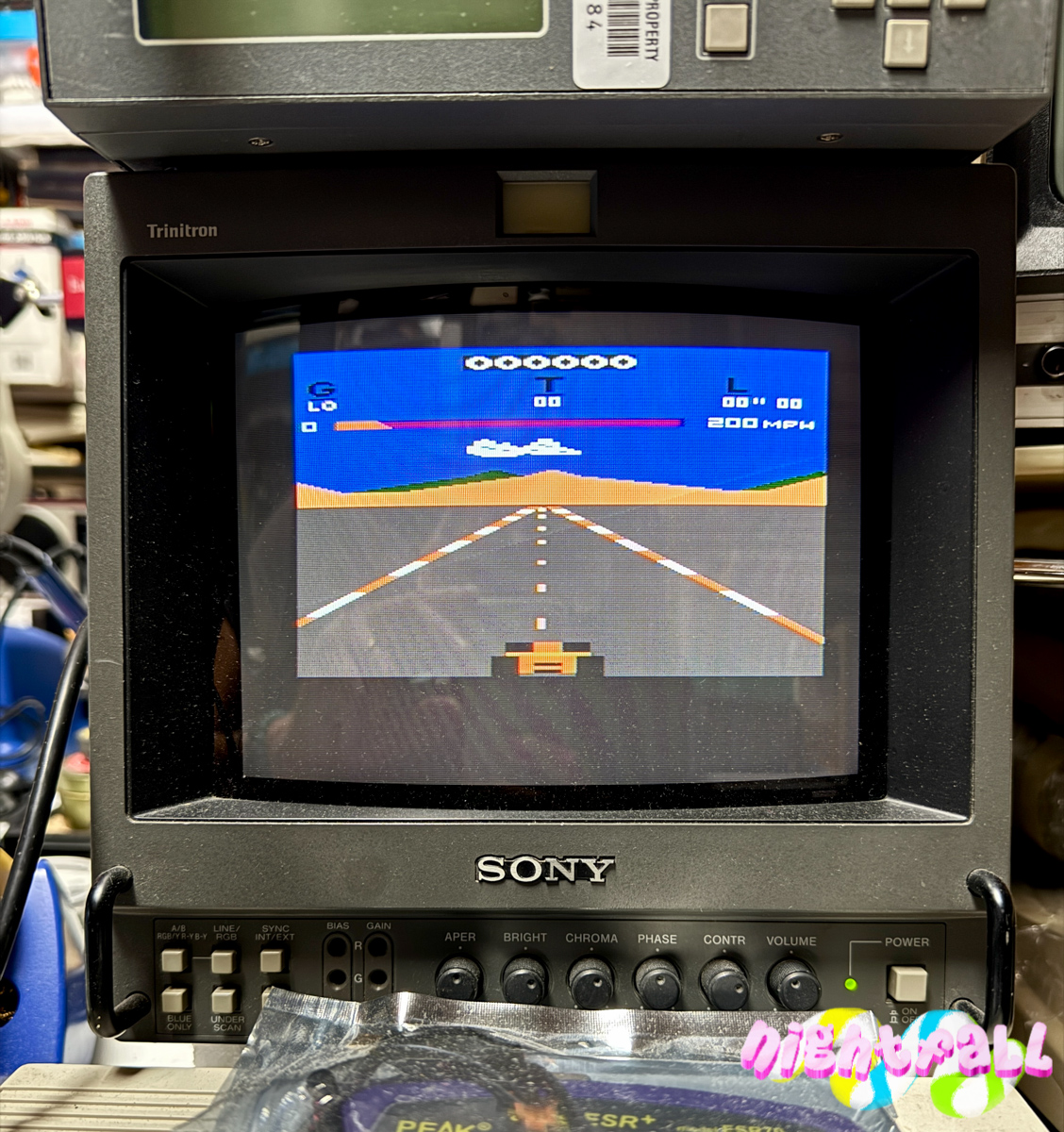

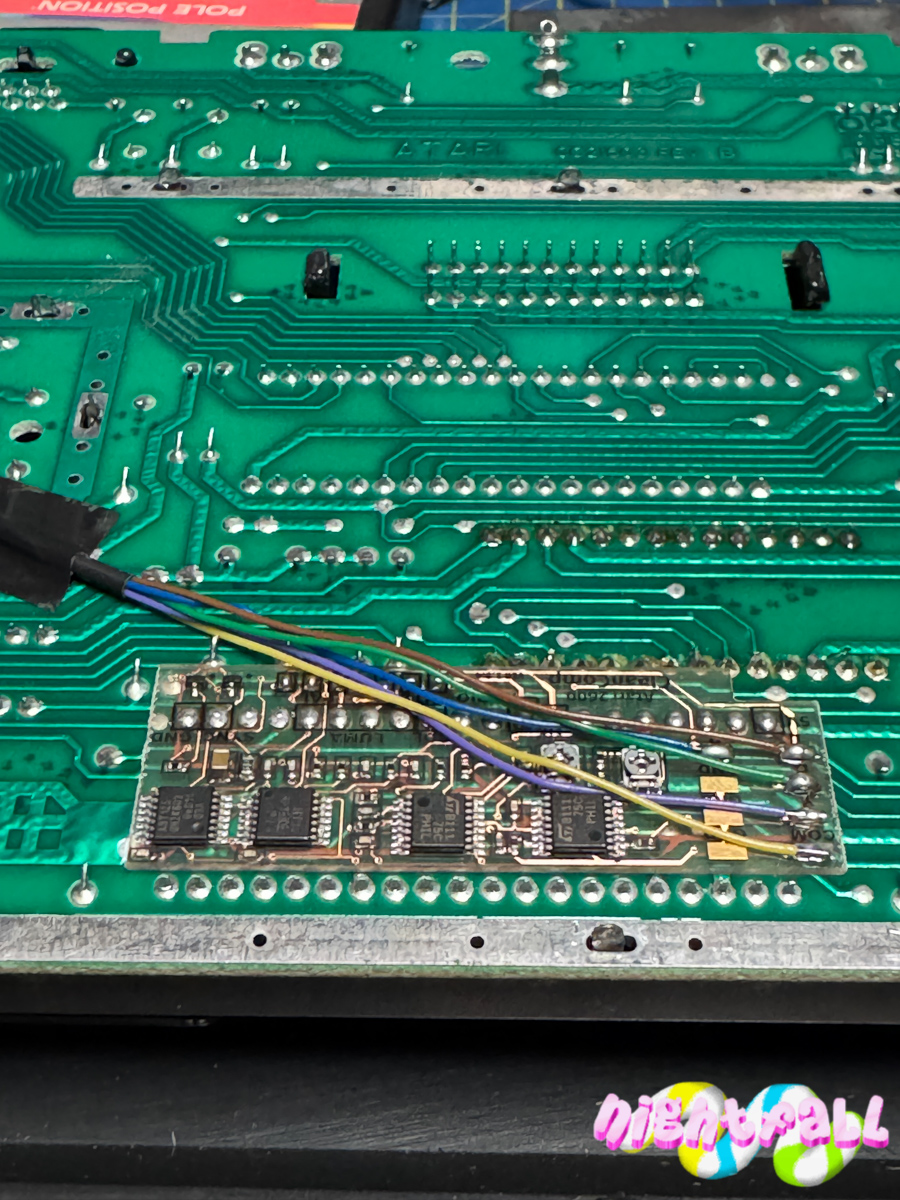

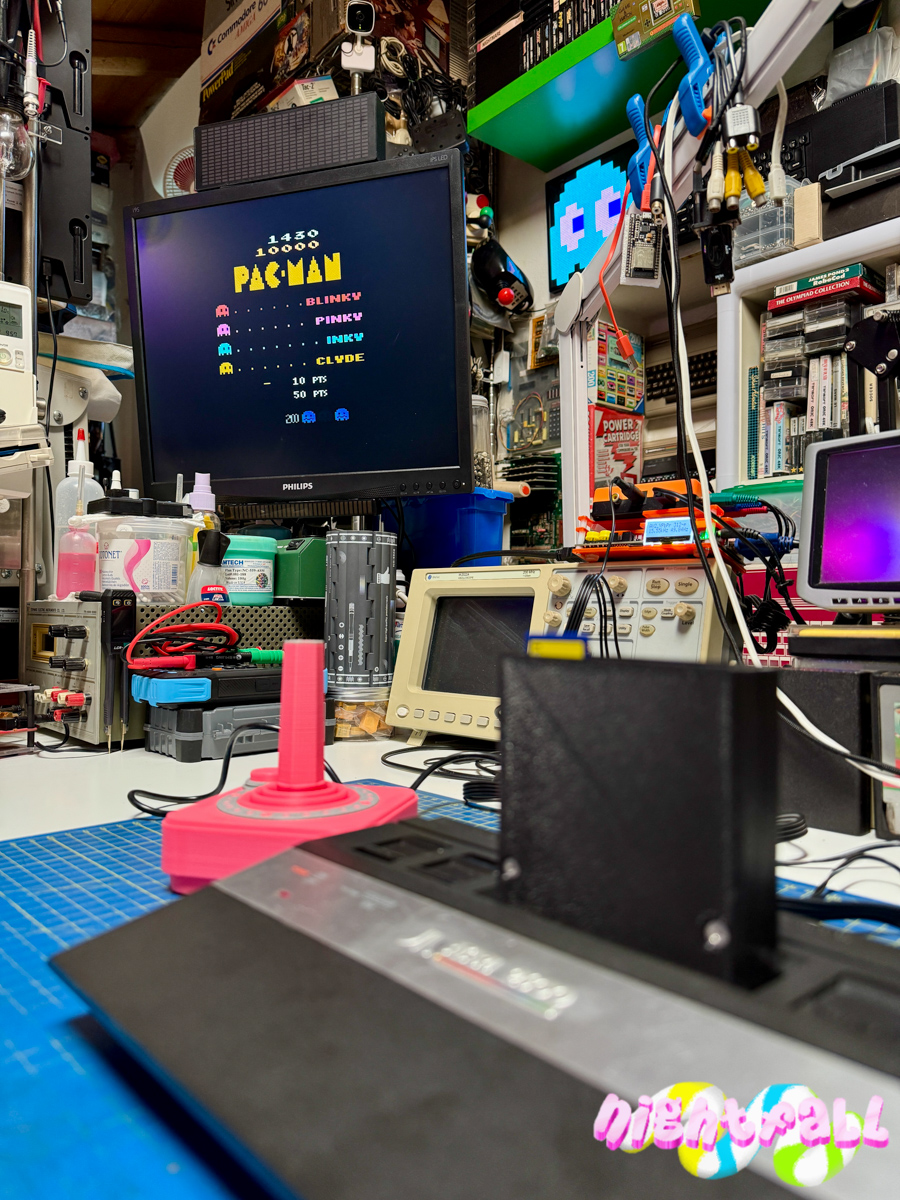

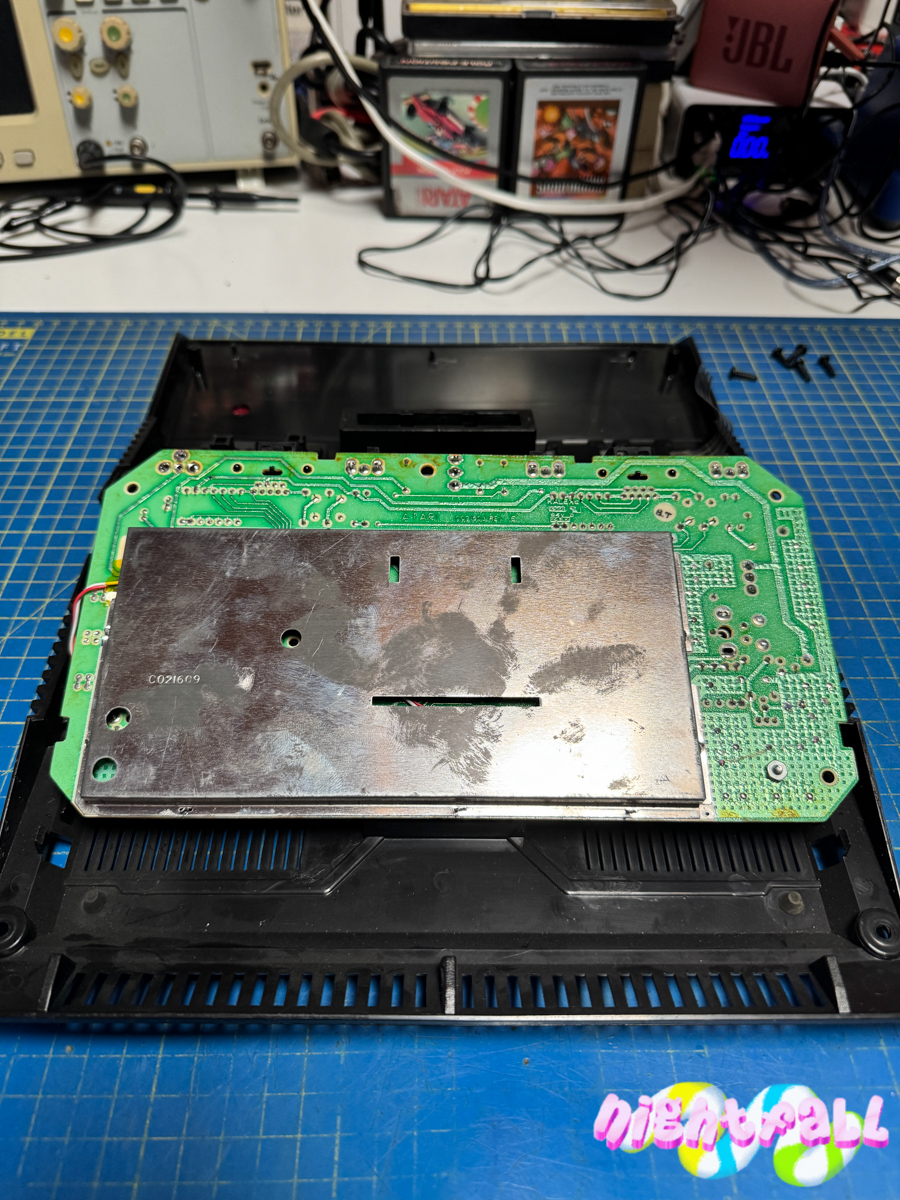

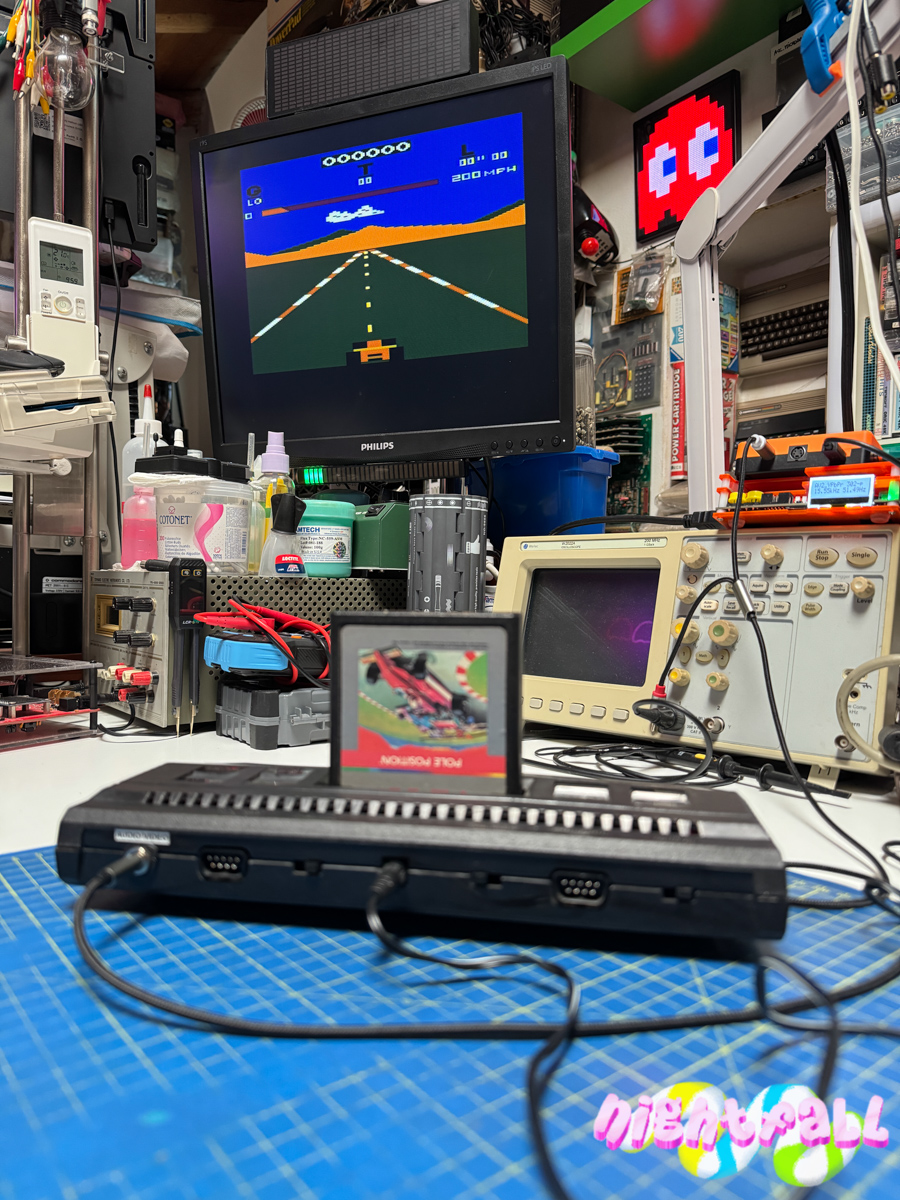

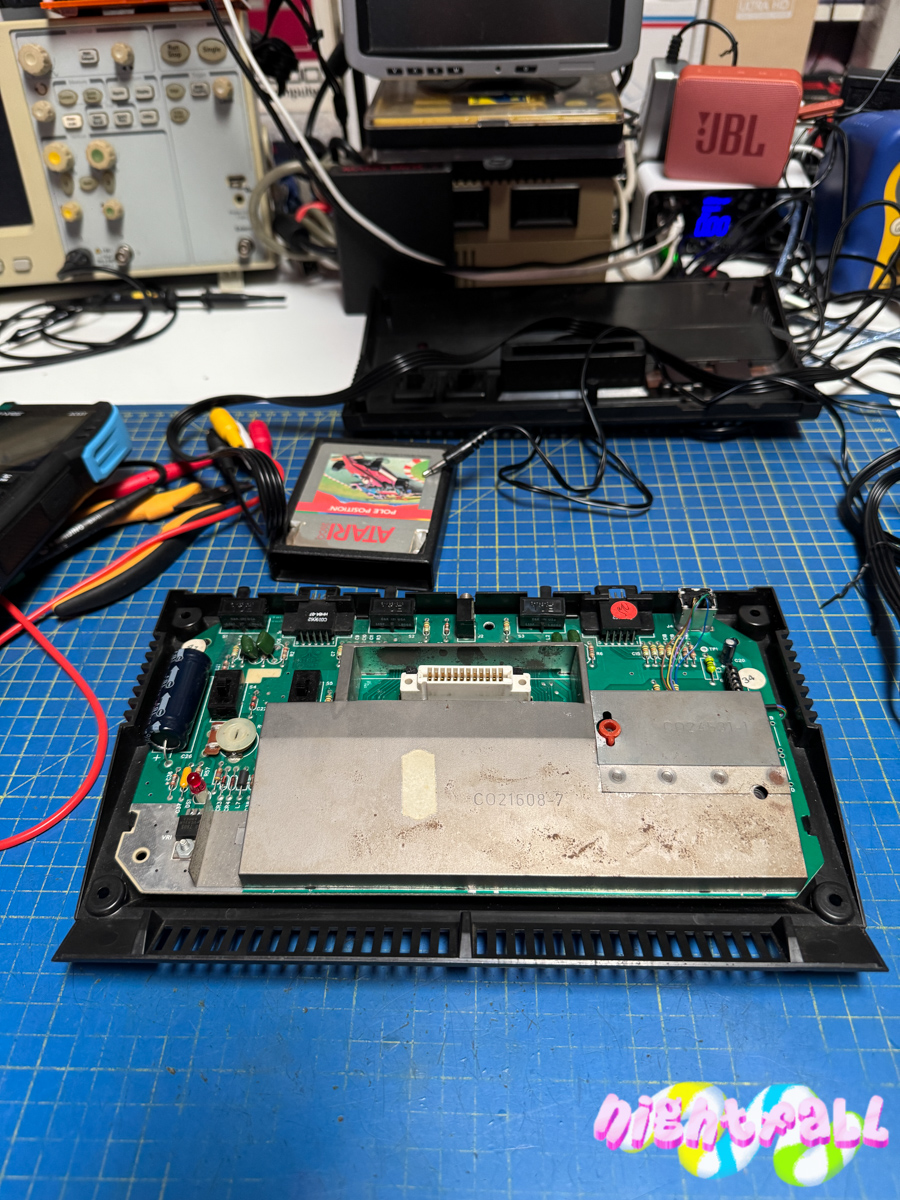

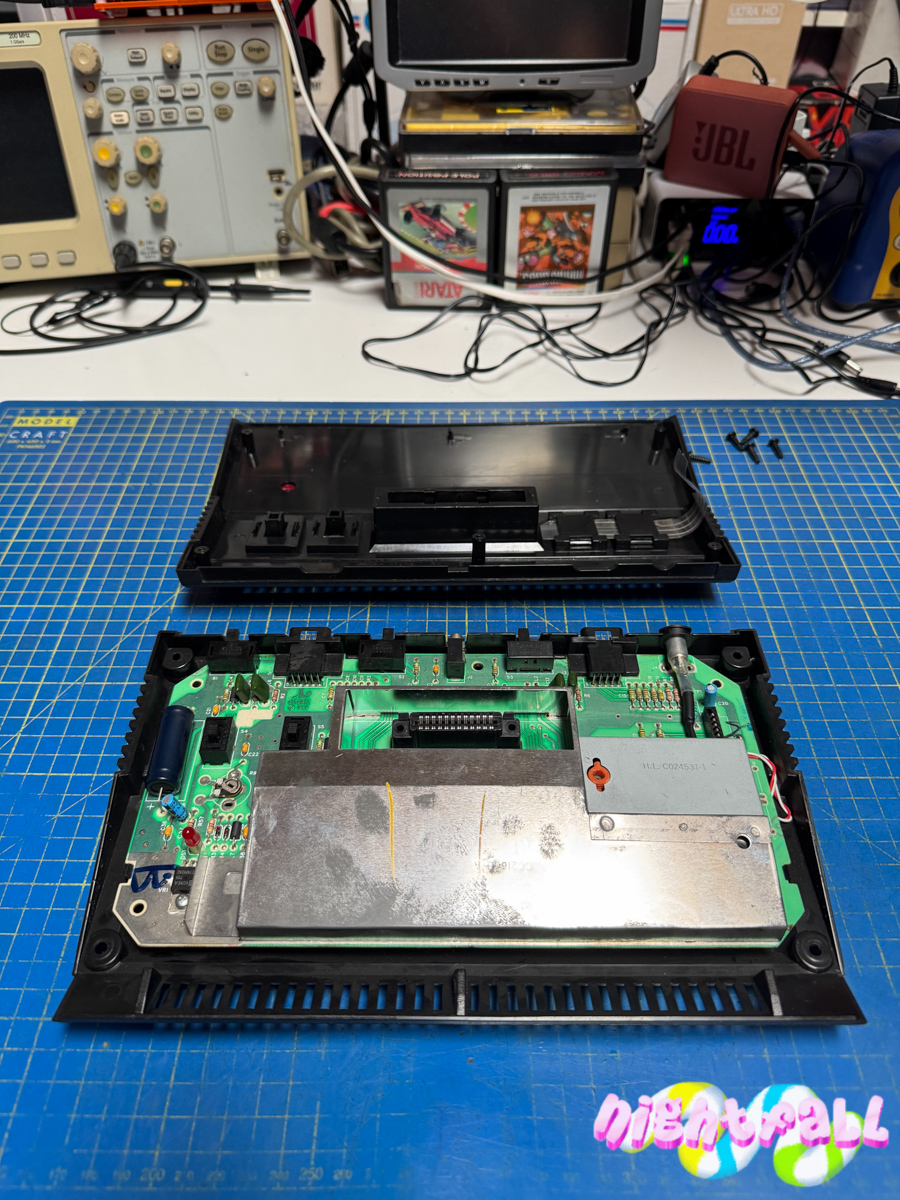

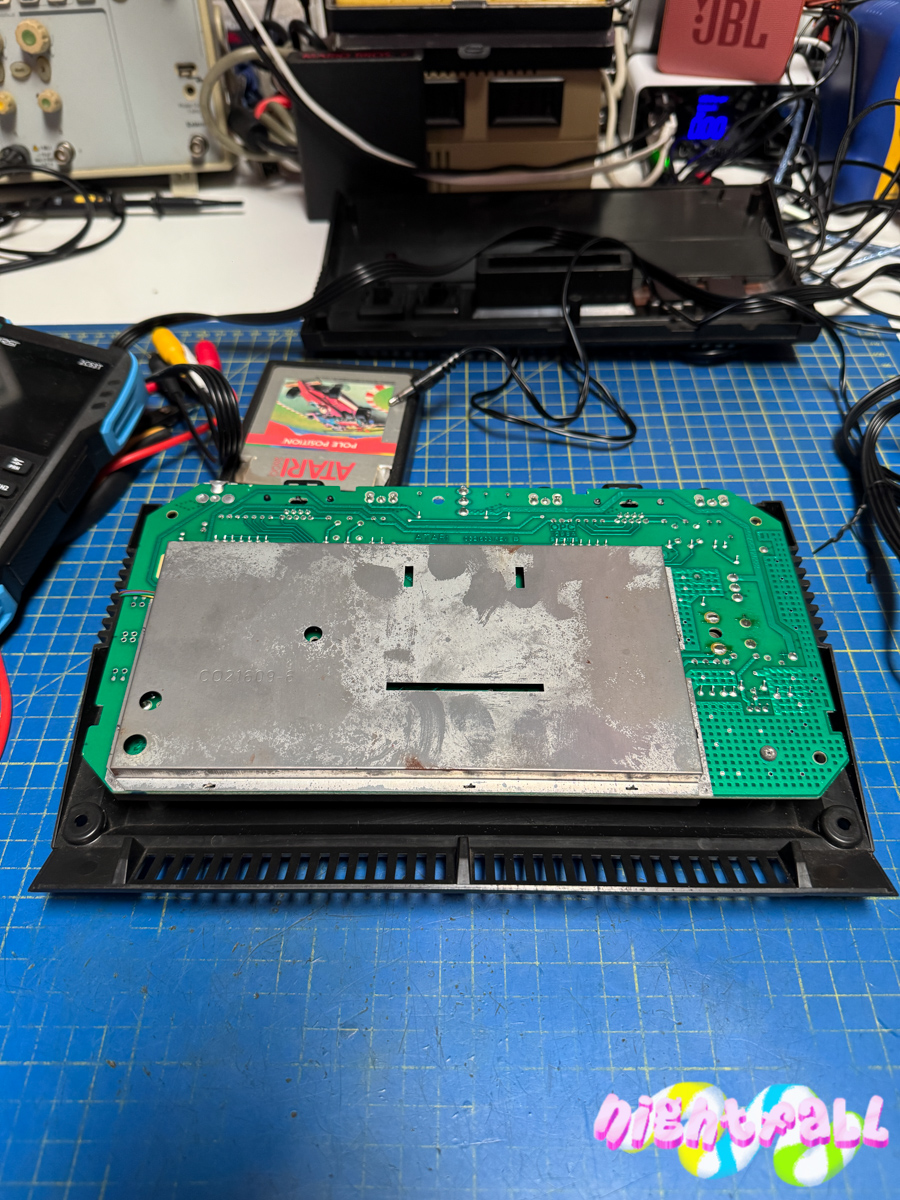

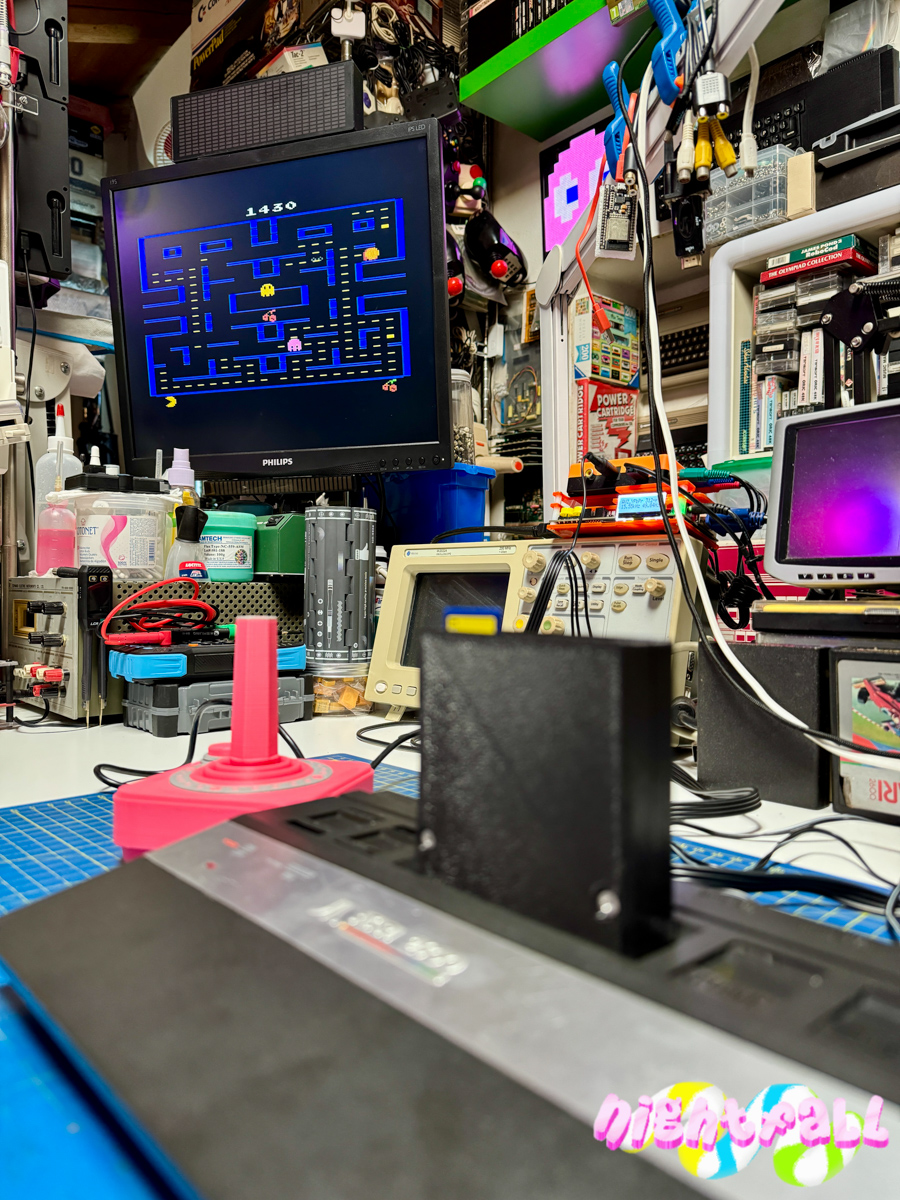

Il segnale e’ pulito (cristallino) con ambedue le uscite (composito o svideo), l’installazione e’ semplicissima basta appoggiare il PCB sui piedini del TIA (lato saldature) e saldare ,non serve rimuovere nulla.

Ho fatto due modifiche diverse; una con solo il video composito e l’altra anche con l’uscita svideo.

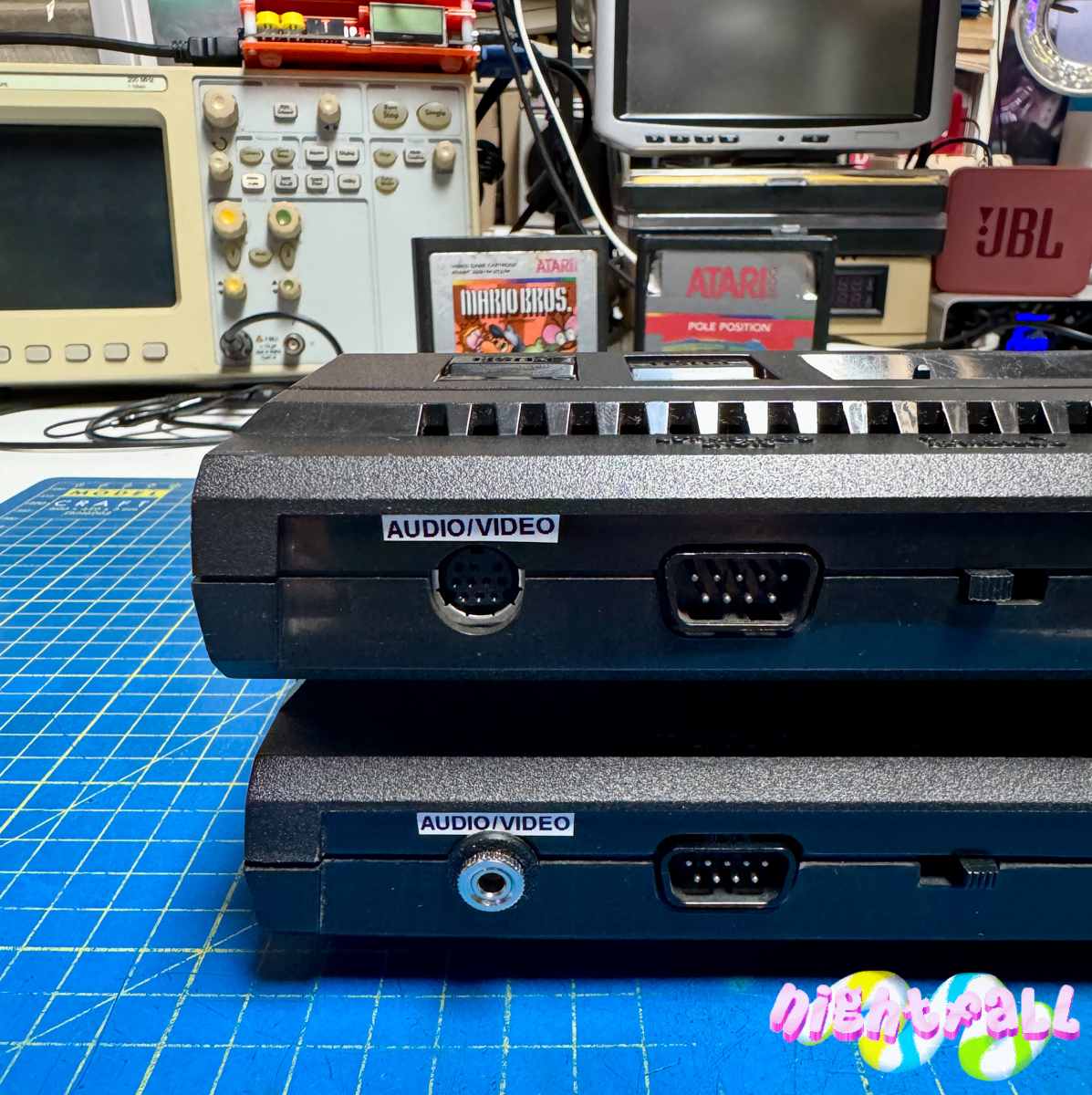

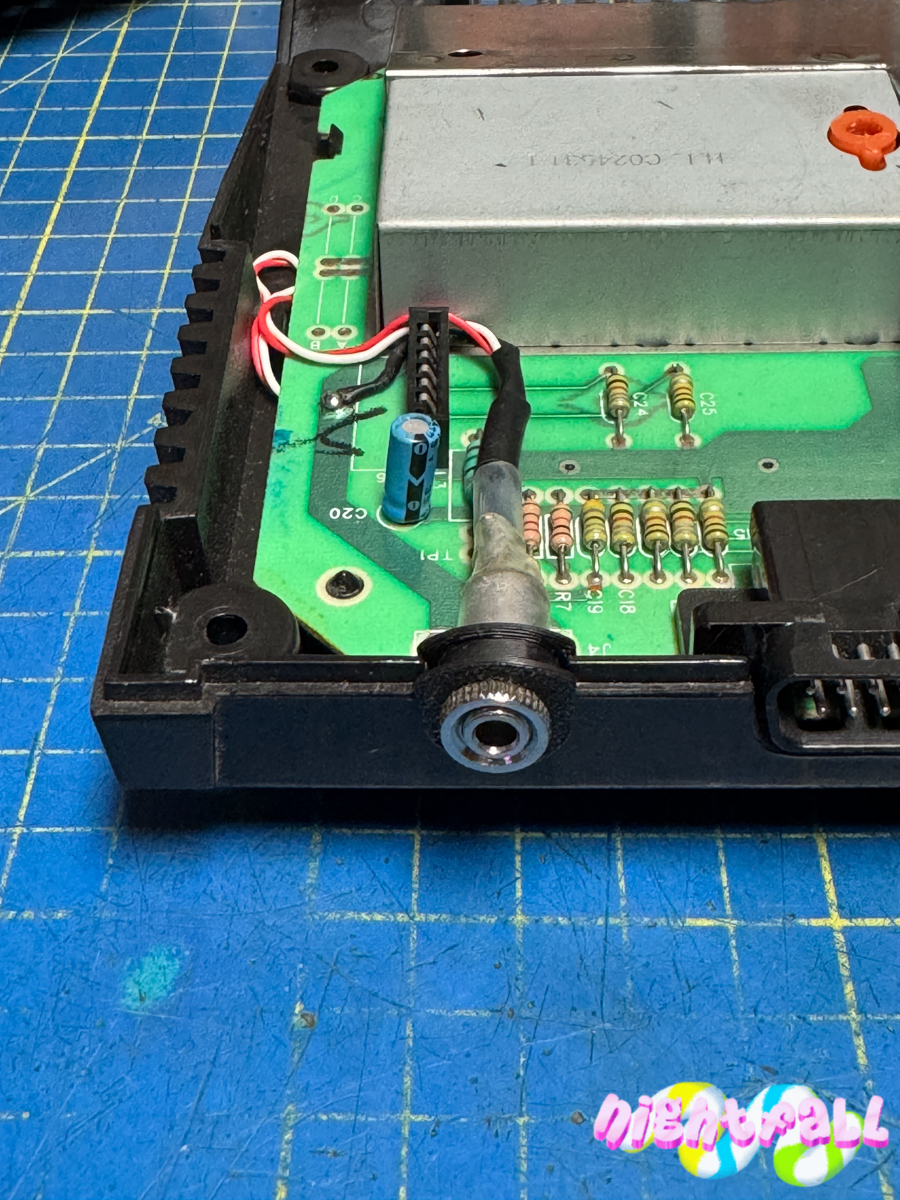

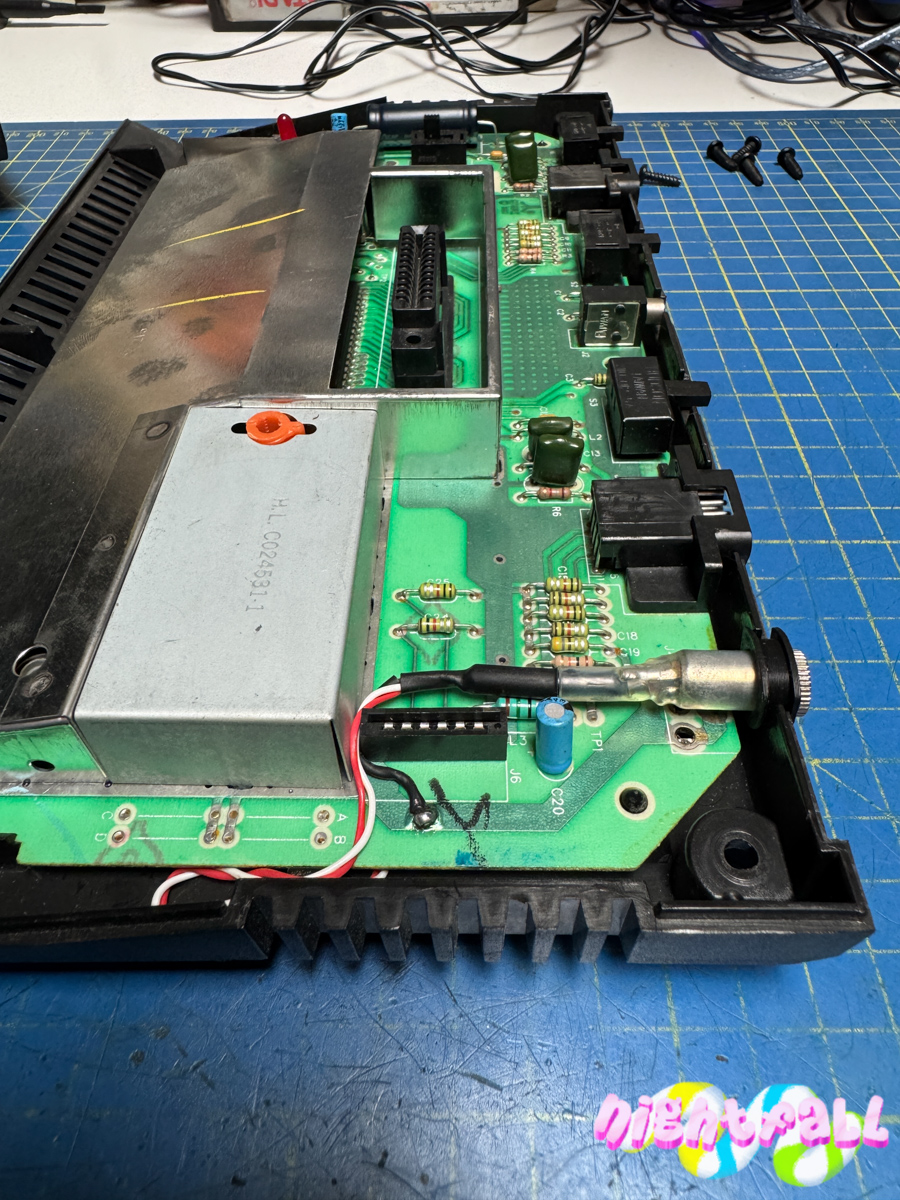

Per la versione con l’uscita Video Composito ho adottato sempre lo stesso sistema di installare un jack femmina 3.5mm nel foro del connettore antenna (richiede rimozione RCA spina RF) il tutto perfettamente bloccato da un’adattatore stampato 3D da me.

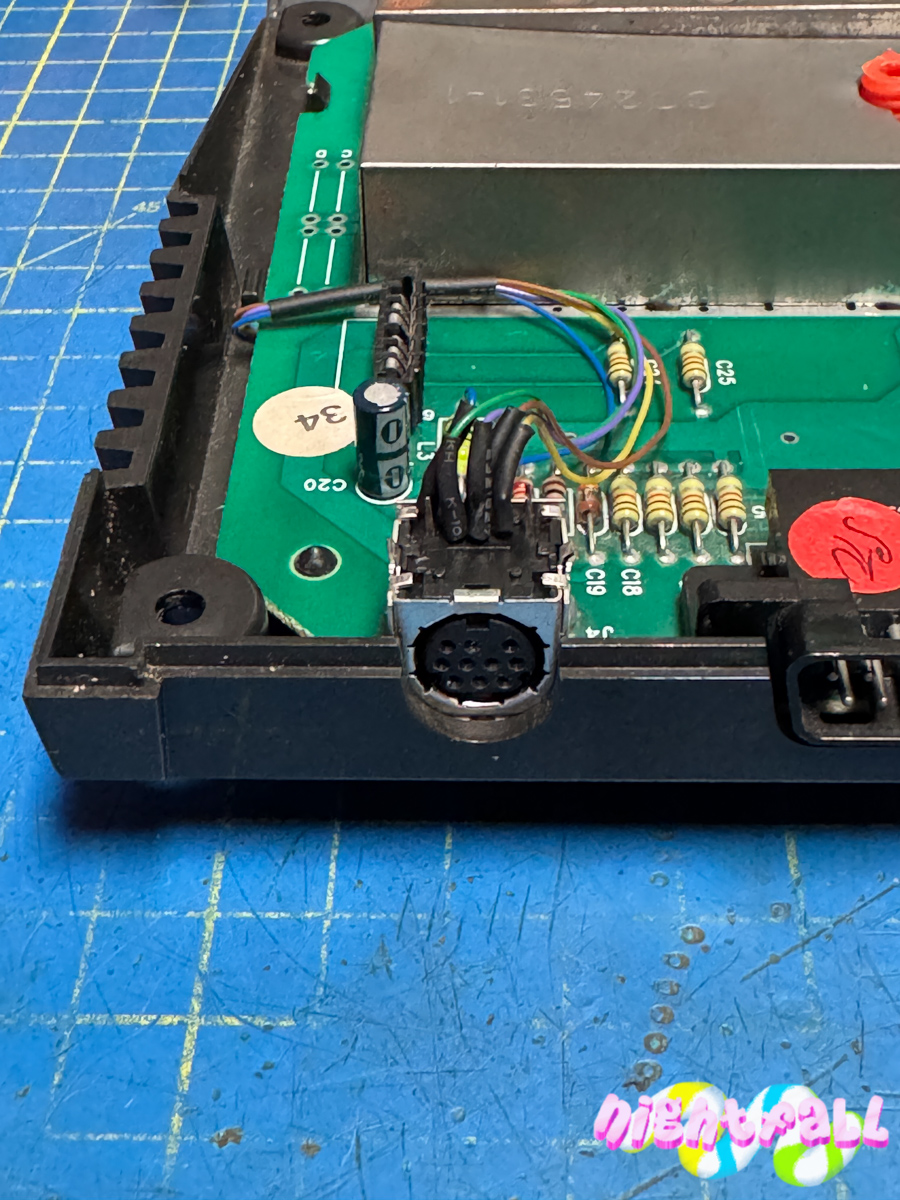

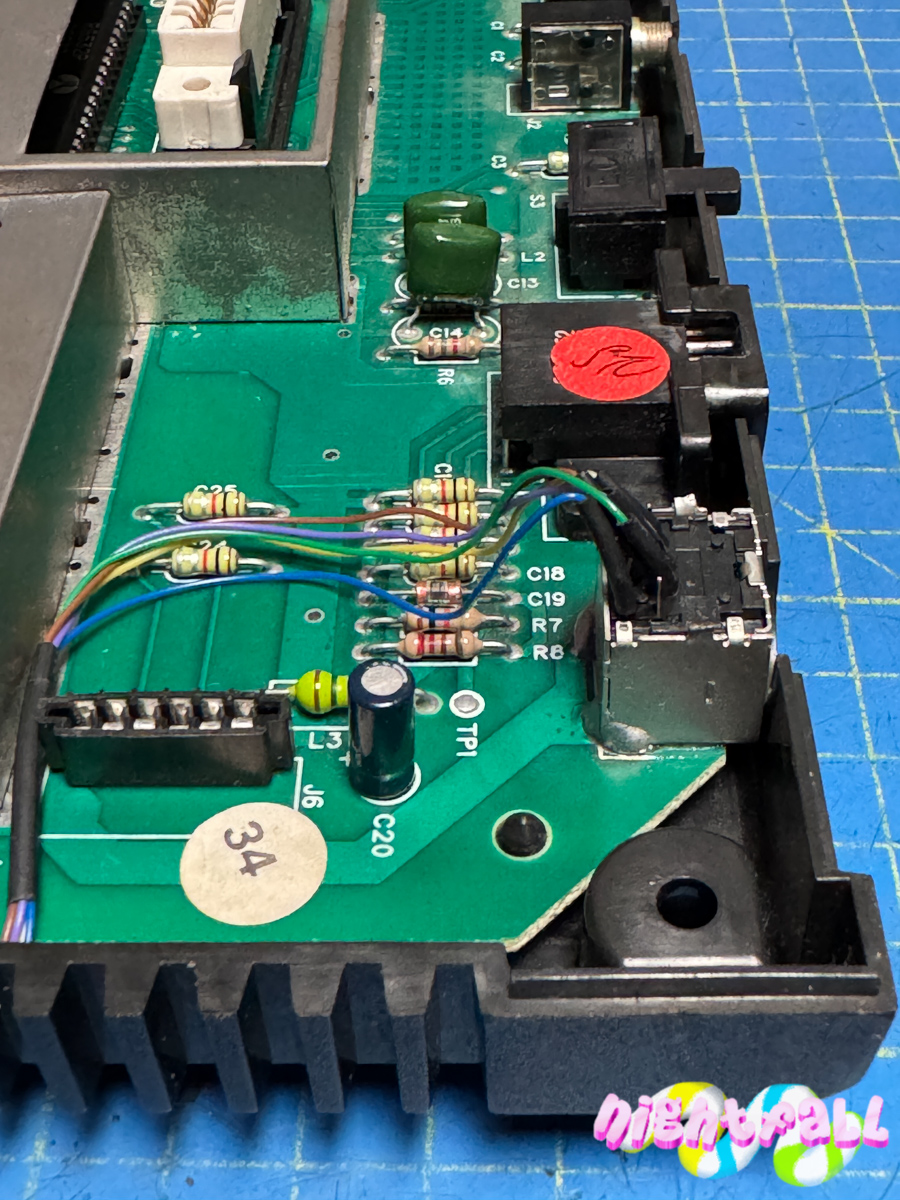

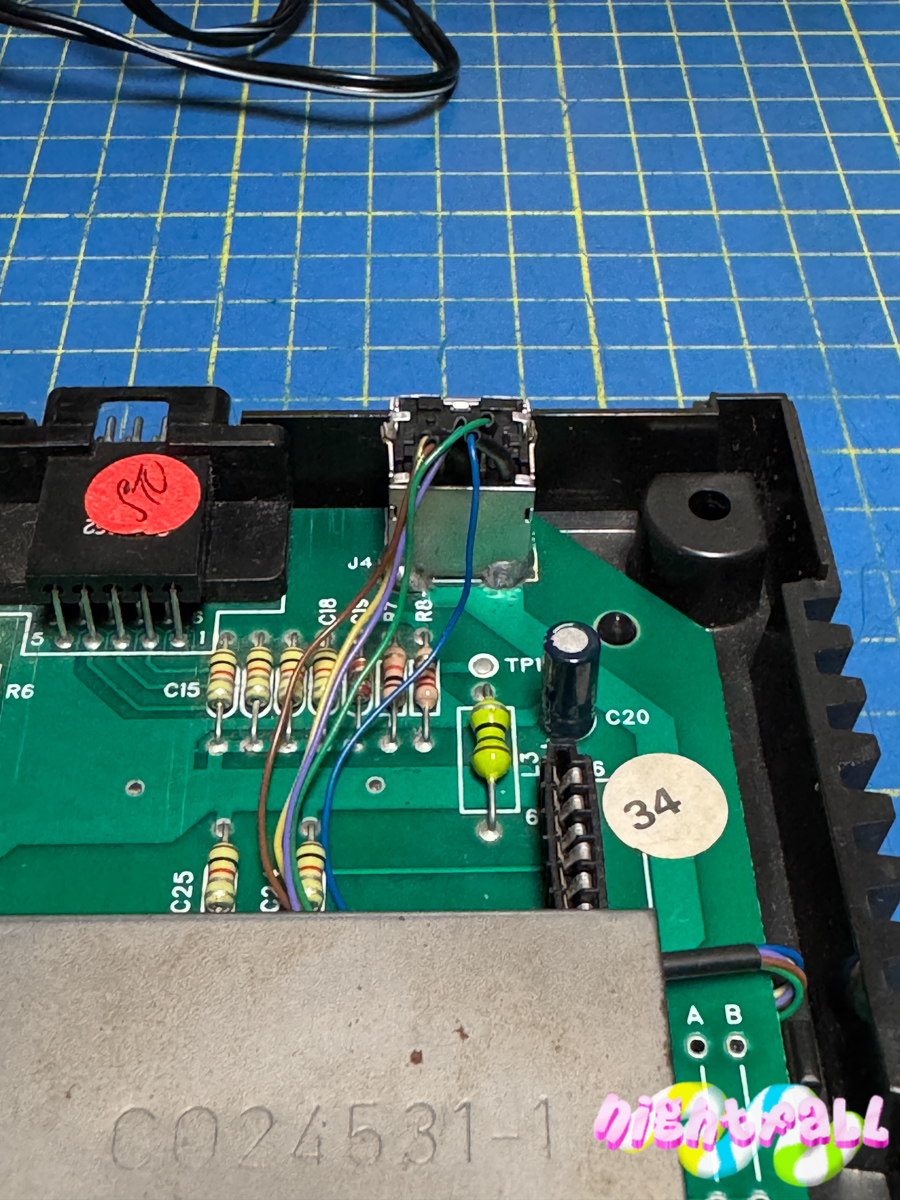

Per la versione con uscita Video Composito e SVIDEO ho invece utilizzato un mini din femmina, lo stesso che si puo’ trovare nel SEGA SATURN, ho saldato l’incolucro di metallo del connettore sulla massa del connettore RCA RF, dopo averlo rimosso, inoltre ho isolato una traccia del PCB del segnale RF (pin centrale RCA) che faceva contatto con l’involucro di metallo rimuovendo una resistenza.

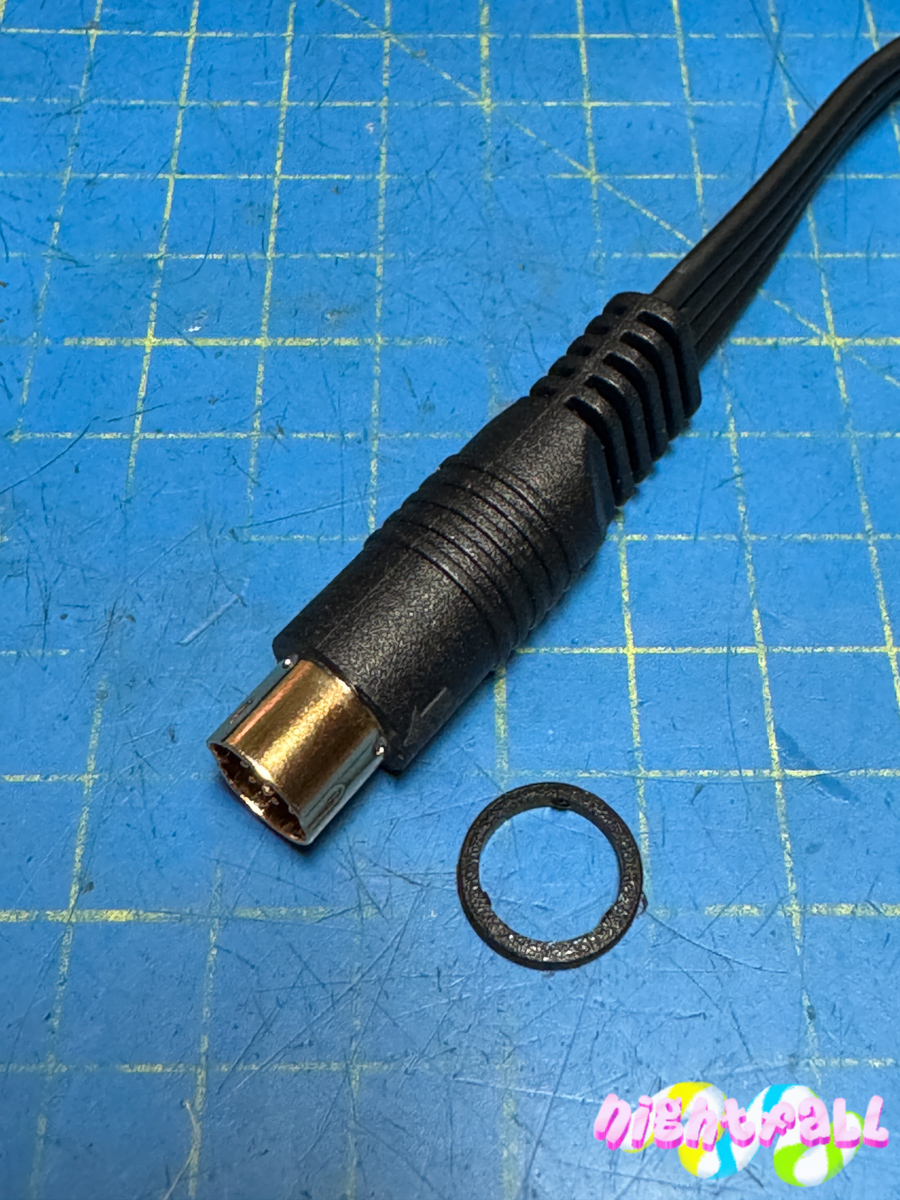

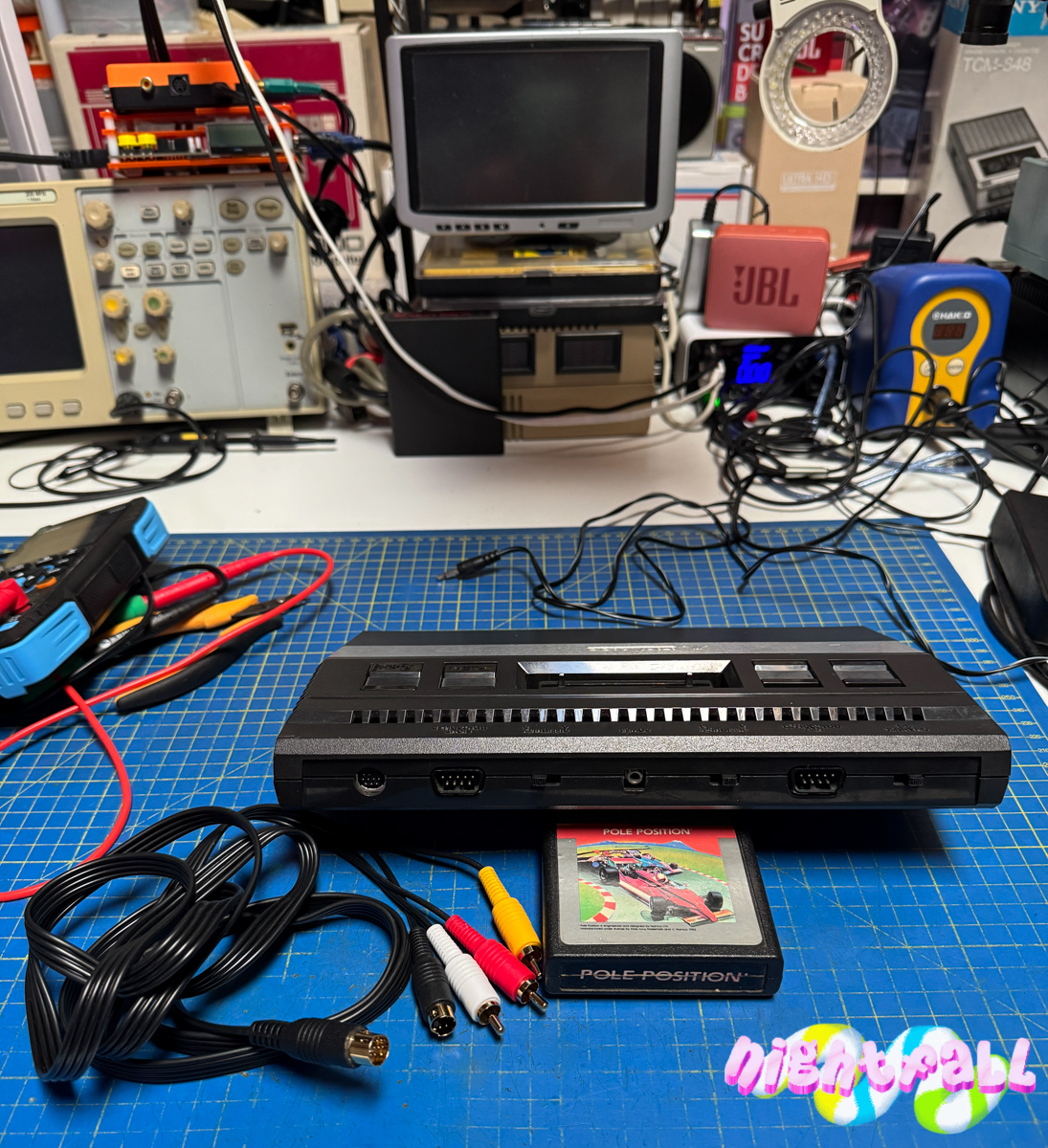

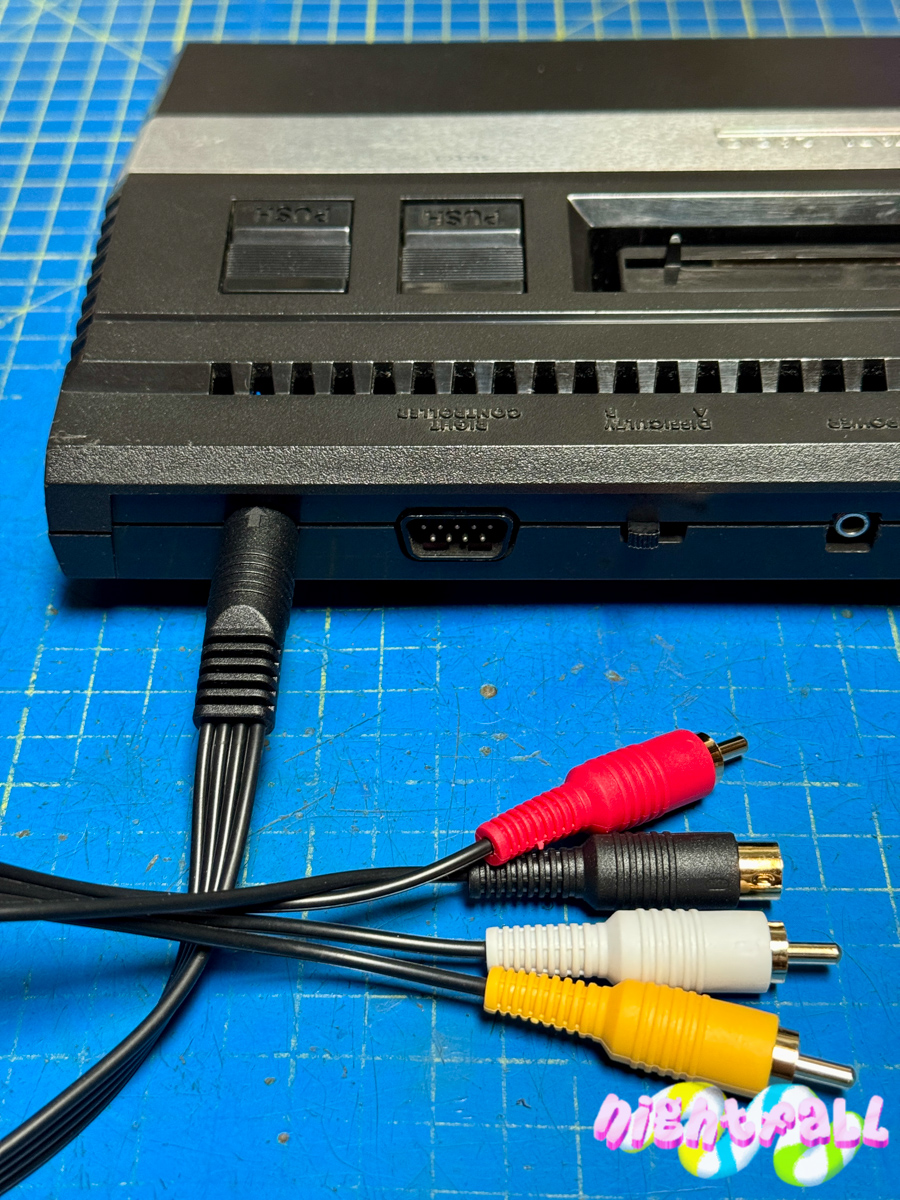

Il cavo che ho utilizzato e’ lo stesso del SEGA SATURN, ha doppia uscita: RCA AUDIO, RCA VIDEO COMPOSITO e SVIDEO, ho dovuto tagliare una strisciolina di circa 0.5mm dell’involucro di plastica del connettore mini din per farlo entrare perfettamente nel foro antenna dell’atari 2600 JR.

Gallery with only Composite Video Output:

Gallery with both Composite and Svideo Video Output:
