Pioneer LaserActive CLD-A100 – Riparazione e Recap Moduli
Pioneer LaserActive CLD-A100 – Riparazione e Sostituzione Condensatori.
Difetti:
- Le cartucce gioco del modulo Sega Genesis non funzionano ma i giochi su CD-ROM funzionano correttamente

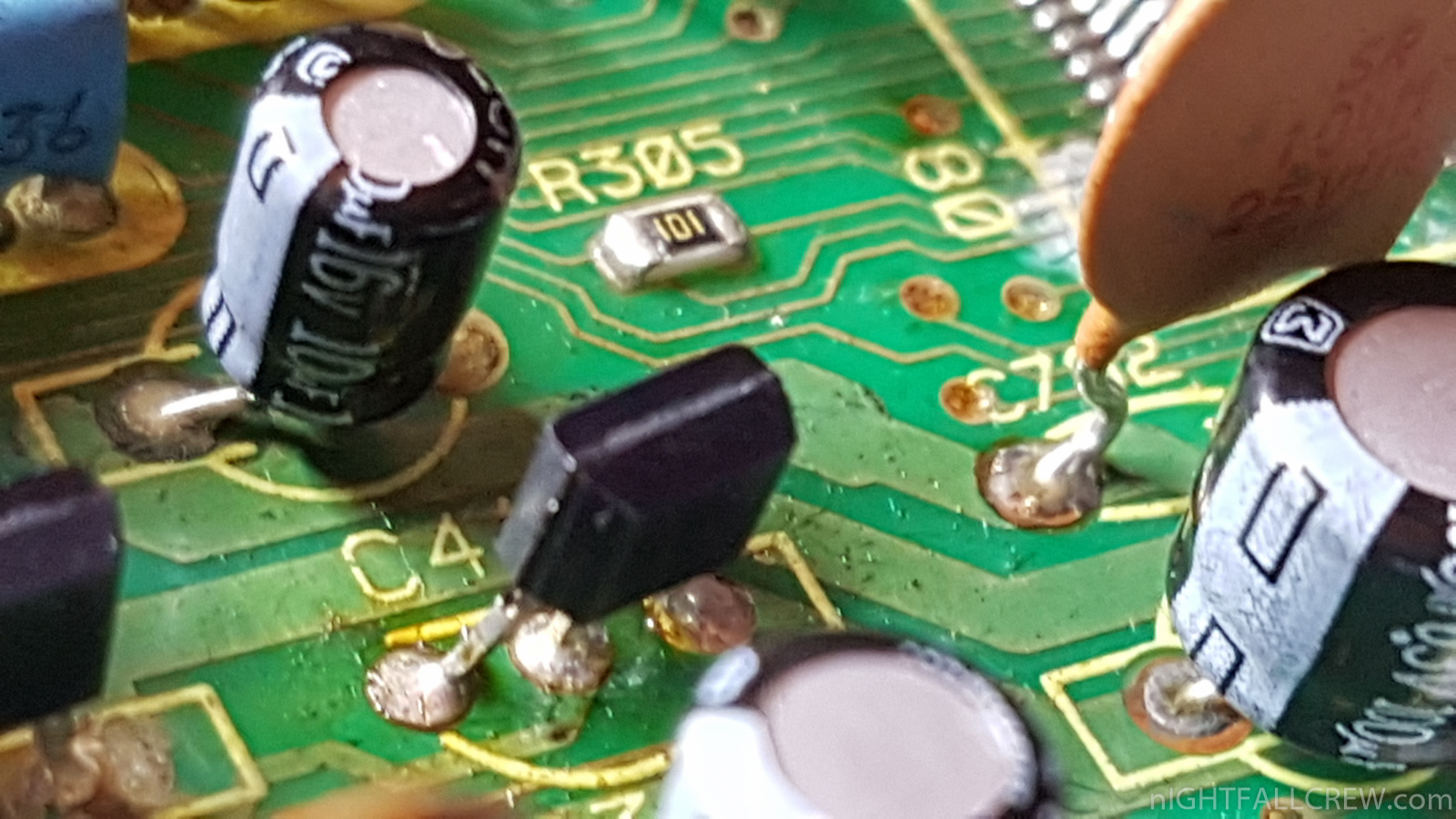

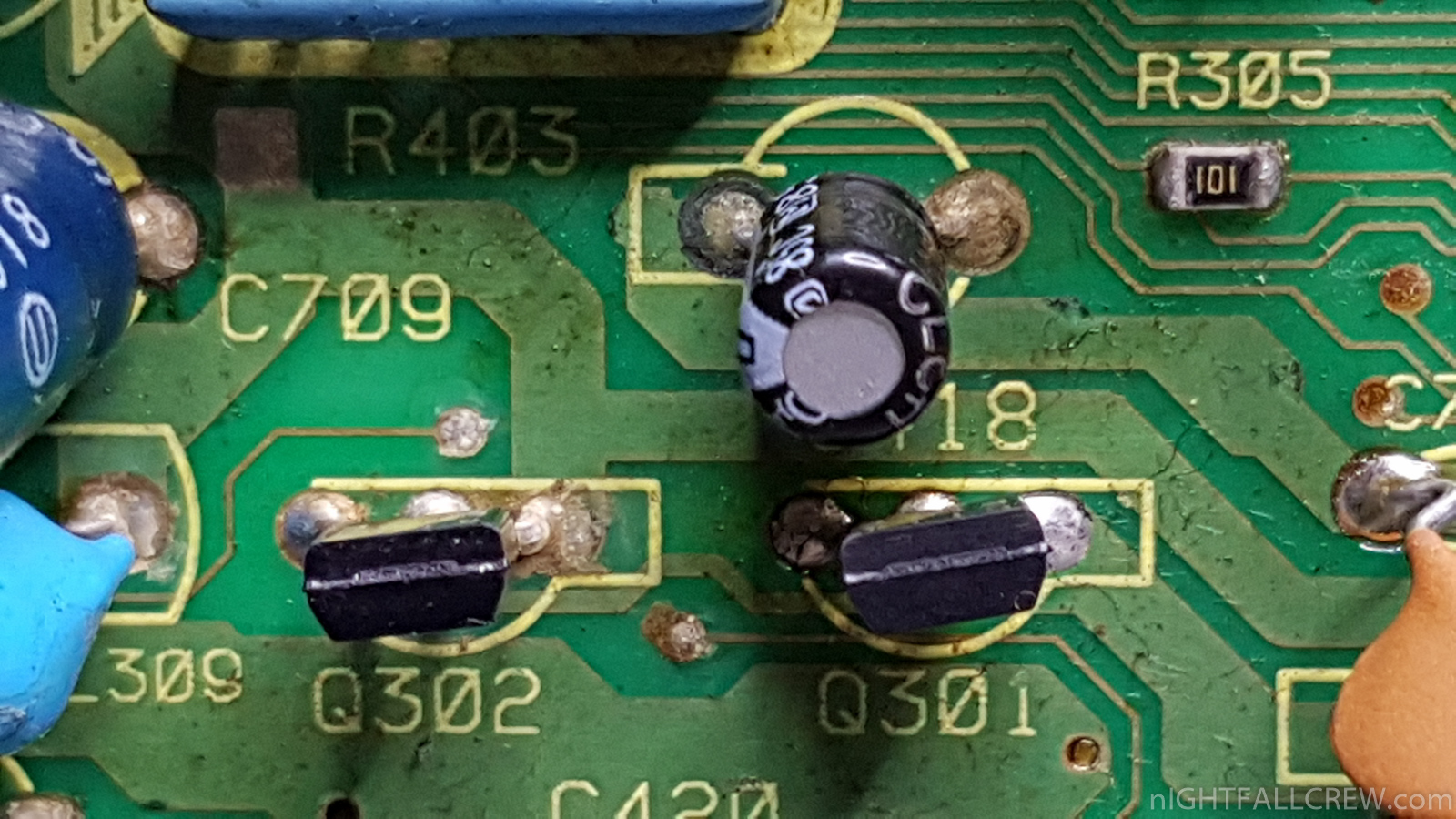

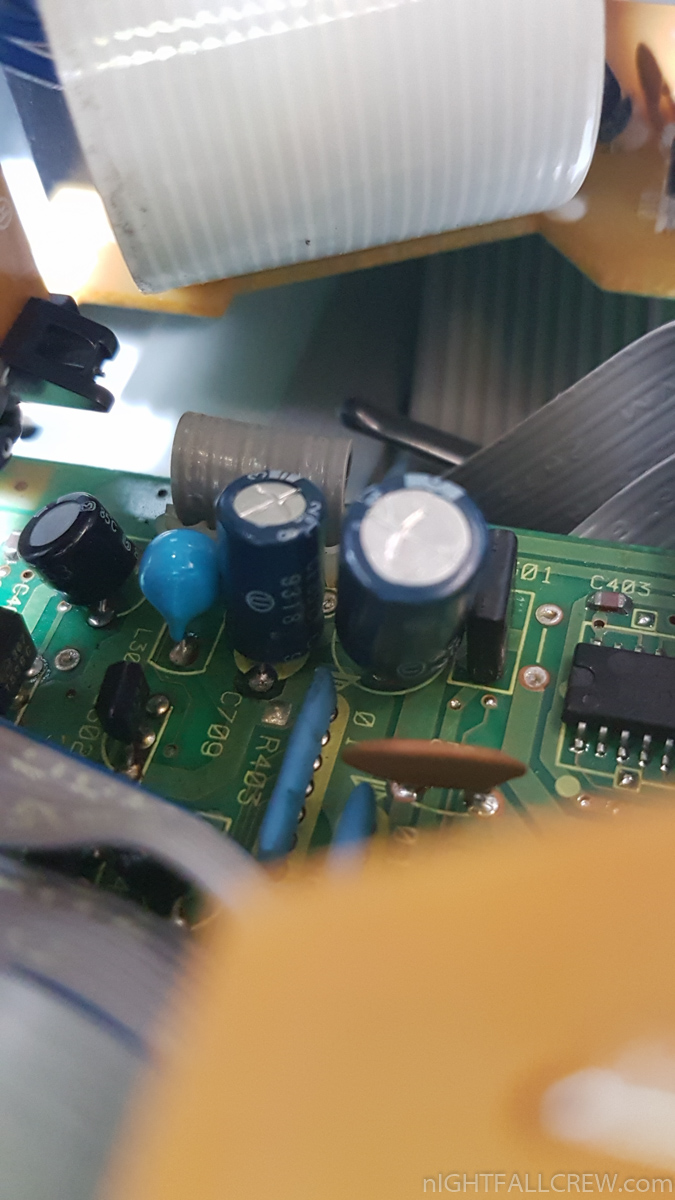

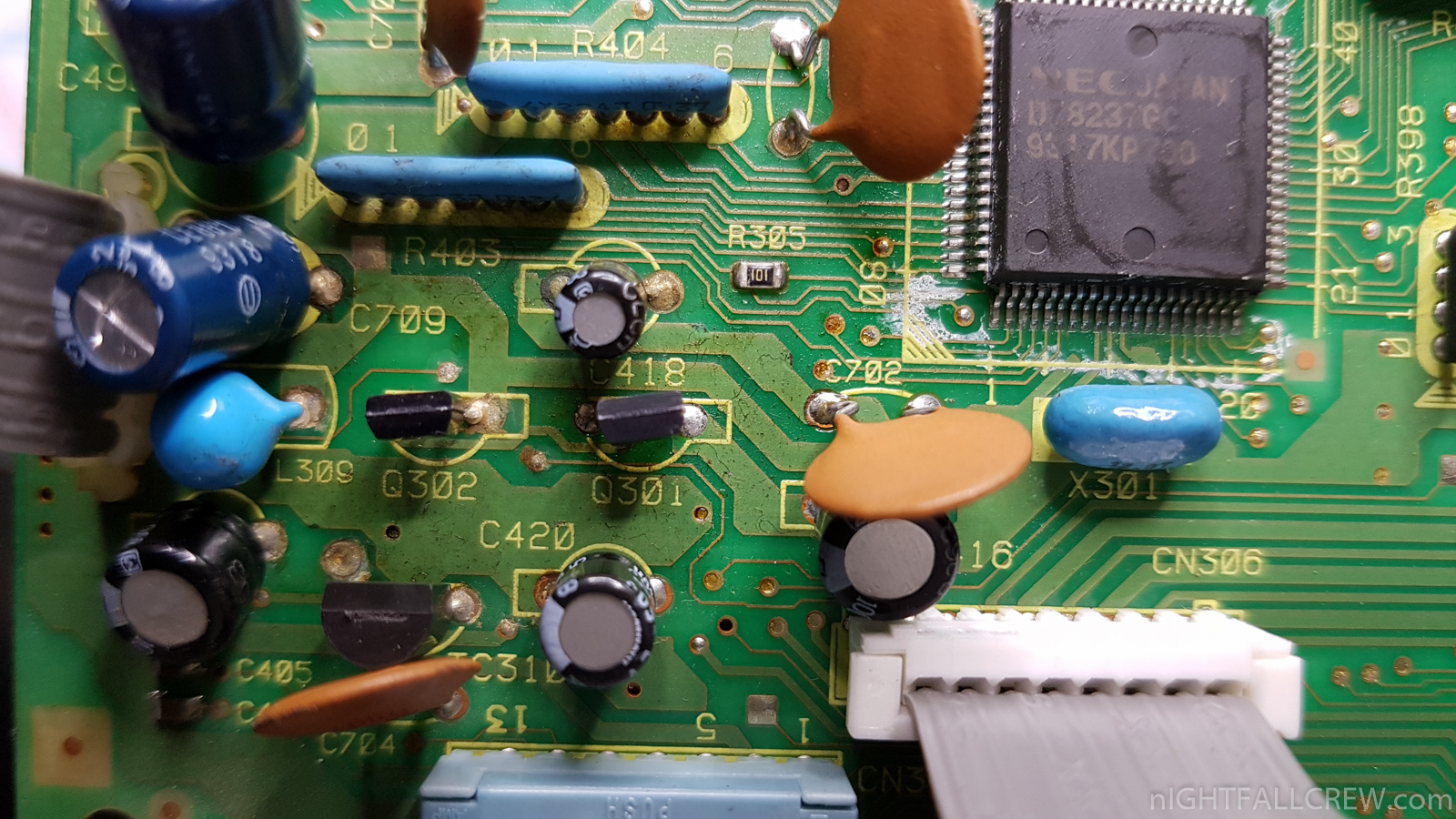

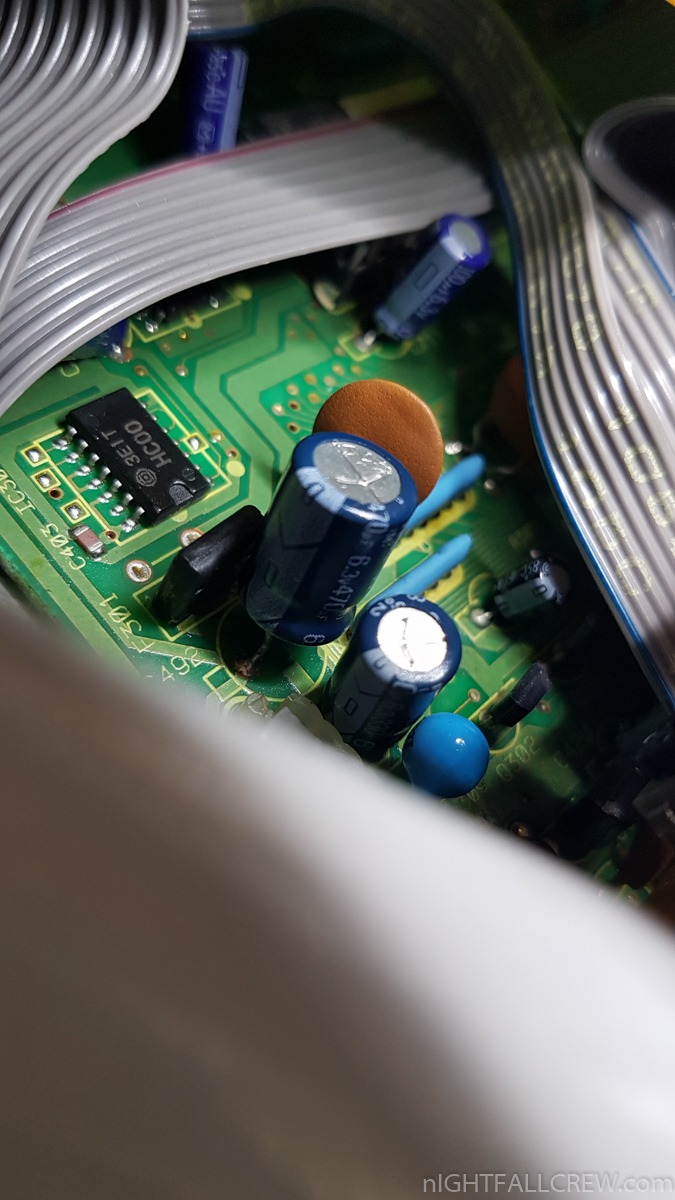

- INTF Ass’y Interface con alcuni condensatori in perdita e in corto circuito.
- Stadio Alimentazione con alcuni condensatori in perdinta e in corto circuito.

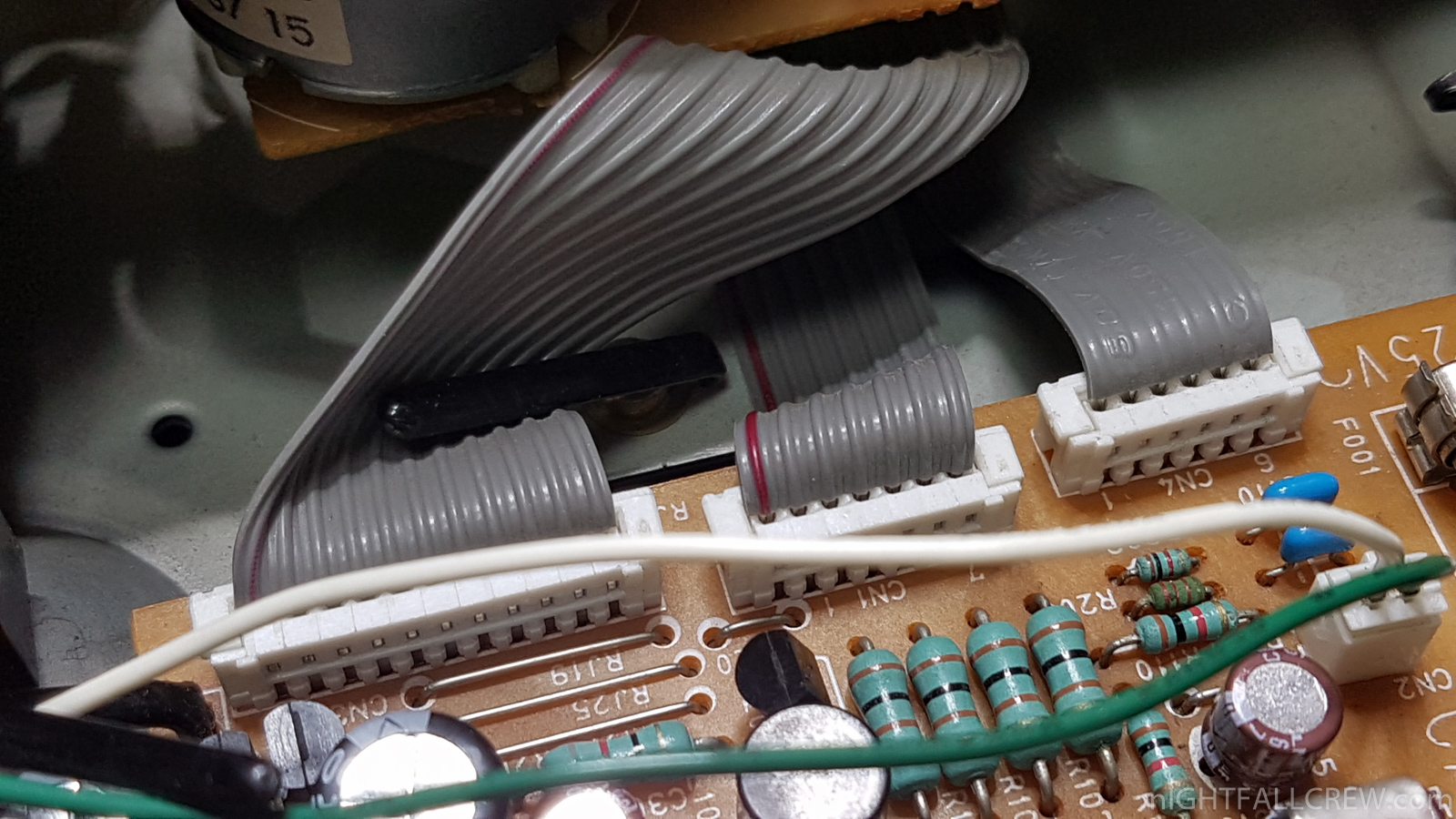

- Saldature saltate sui tre connettori che sono posizionati tra una scheda orizzontale e una verticale.
- Saltate anche buona parte delle saldature sullo stadio alimentazione.
Lavori che sono stati fatti:
- Pulizia e Sostituzione di tutti i condensatori elettrolitici Stadio Alimentazione.
- Pulizia e Sostituzione di tutti i condensatori elettrolitici Modulo Sega Genesis/Sega CD PAC-S10
- Pulizia e Sostituzione di tutti i condensatori elettrolitici Modulo Nec PC Engine PAC-N1/N1 Module.
- Pulizia e Sostituzione condensatori elettrolitici INTF Ass’y Interface.
- Ricostruzione piazzole connettori schede.
- Saldature Stadio Alimentazione.

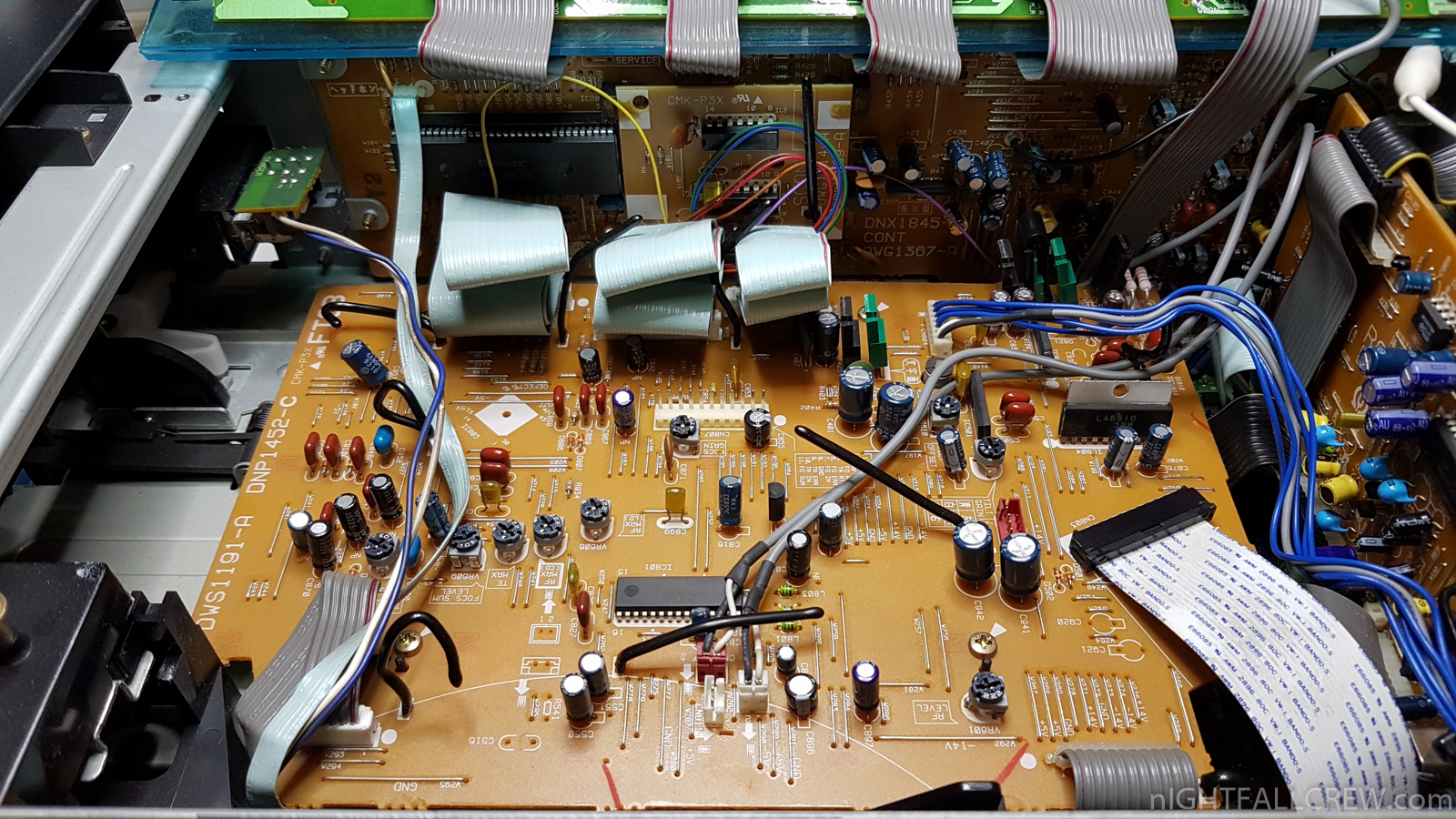

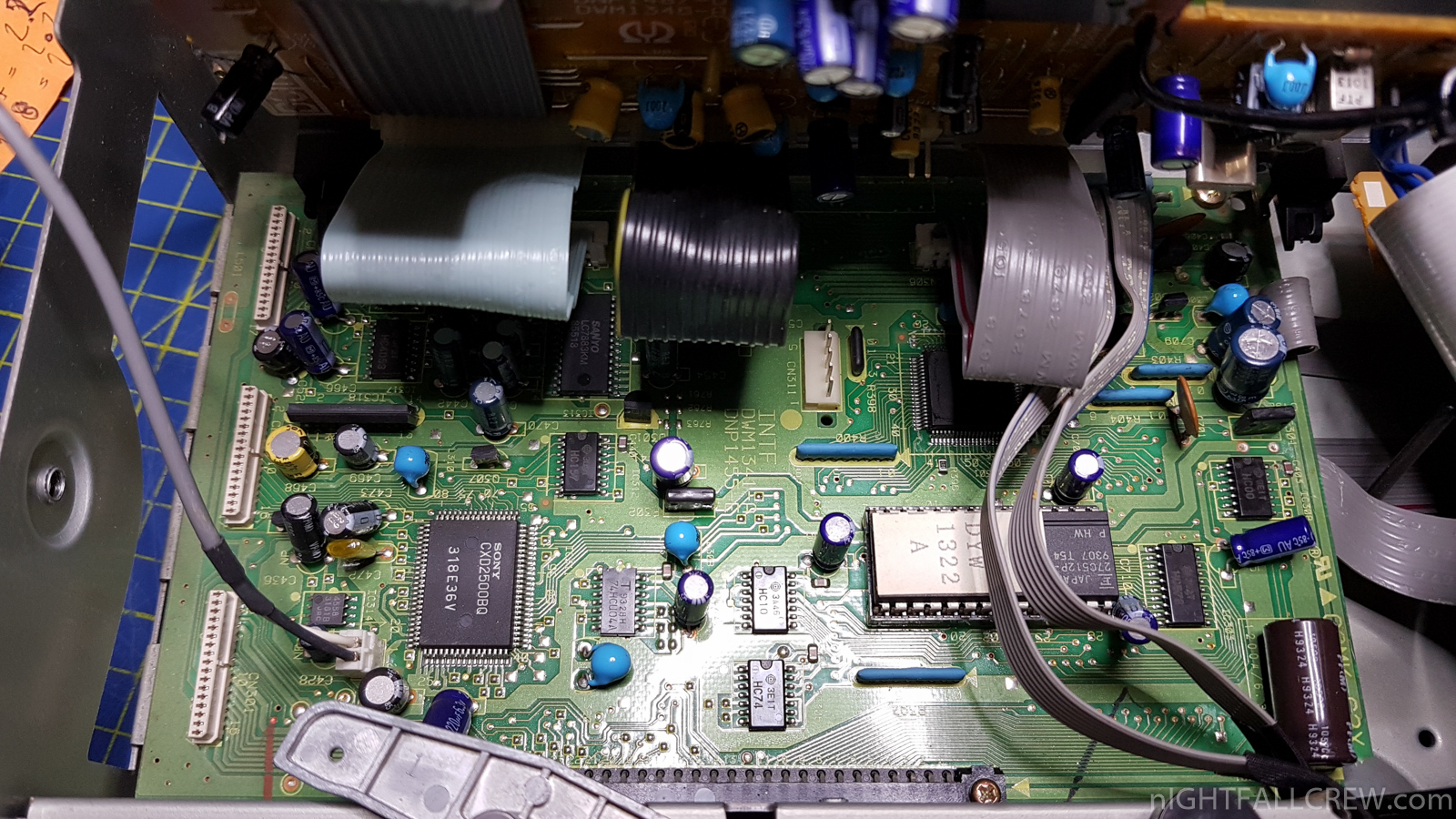

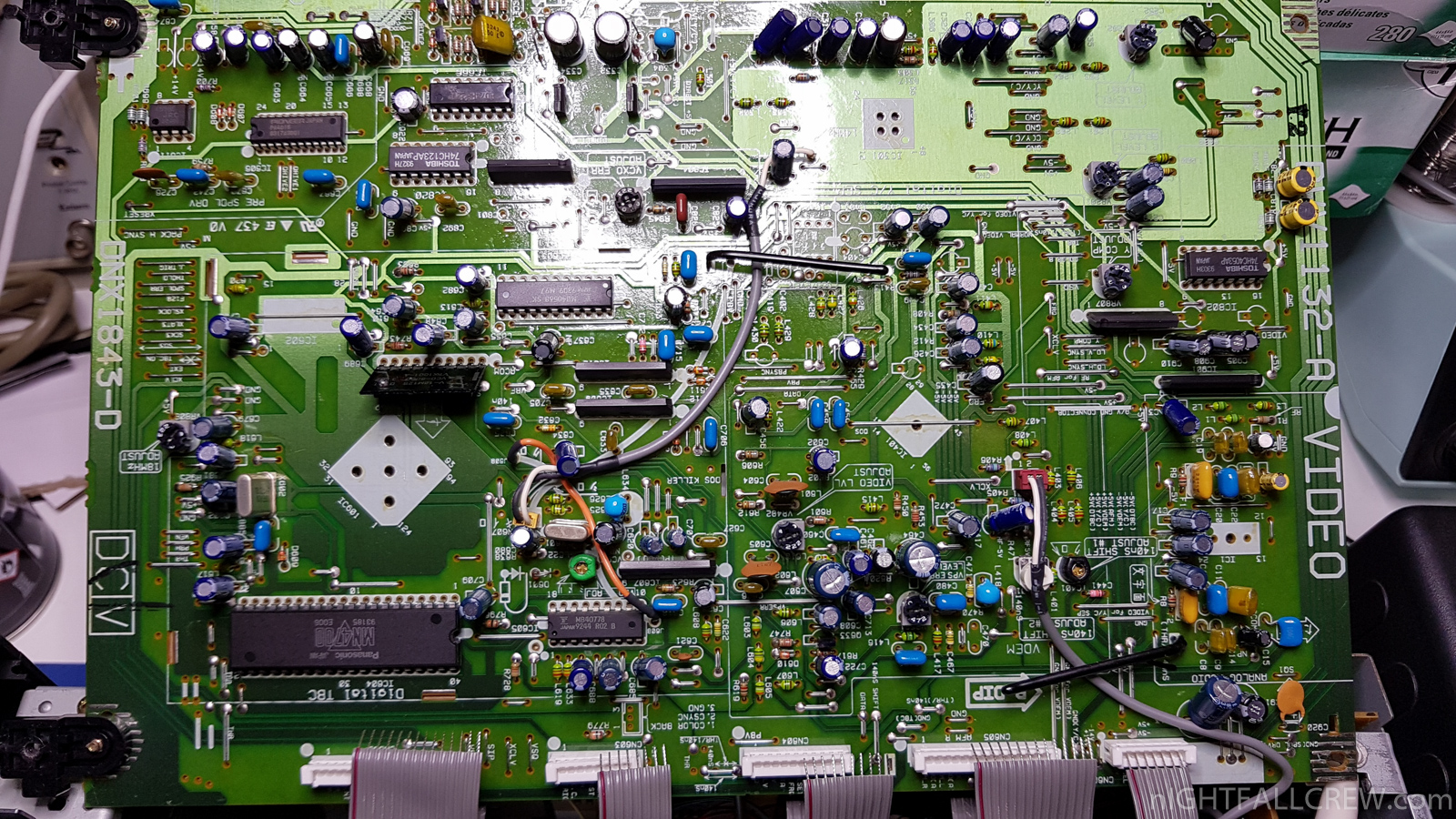

Galleria Pioneer LaserActive CLD-A100:
Galleria Sega Genesis/Sega CD PAC-S10 Module:
Galleria Nec PC Engine PAC-N1/N1 Module:
Categorie:Gallery, Pioneer, Projects / Repairs, Retro Computers and other stuff..., Today, Various
Glad to have found this area.
Hi, can you recap my gear. I have the Sega won’t play cart but will play CD issue, No color on the CLD-A100 and LD wont spin.
Hello, my pioneer CLD A100 LD and CD wont spin. the N10 fuses have burnt on board (both). I have changed all cap on PSU board and N10 fuses have burnt again. do you know what is the root cause? Many Thanks
@Gary
Hi Gary, replace all capacitors also on the INTF Ass’y Interface.
