How to Repair my Osborne 1
Un paio di giorni fa’ ho recuperato un computer Osborn 1 in ottime condizioni, ma purtroppo non funzionante ;-(
Di seguito i difetti:

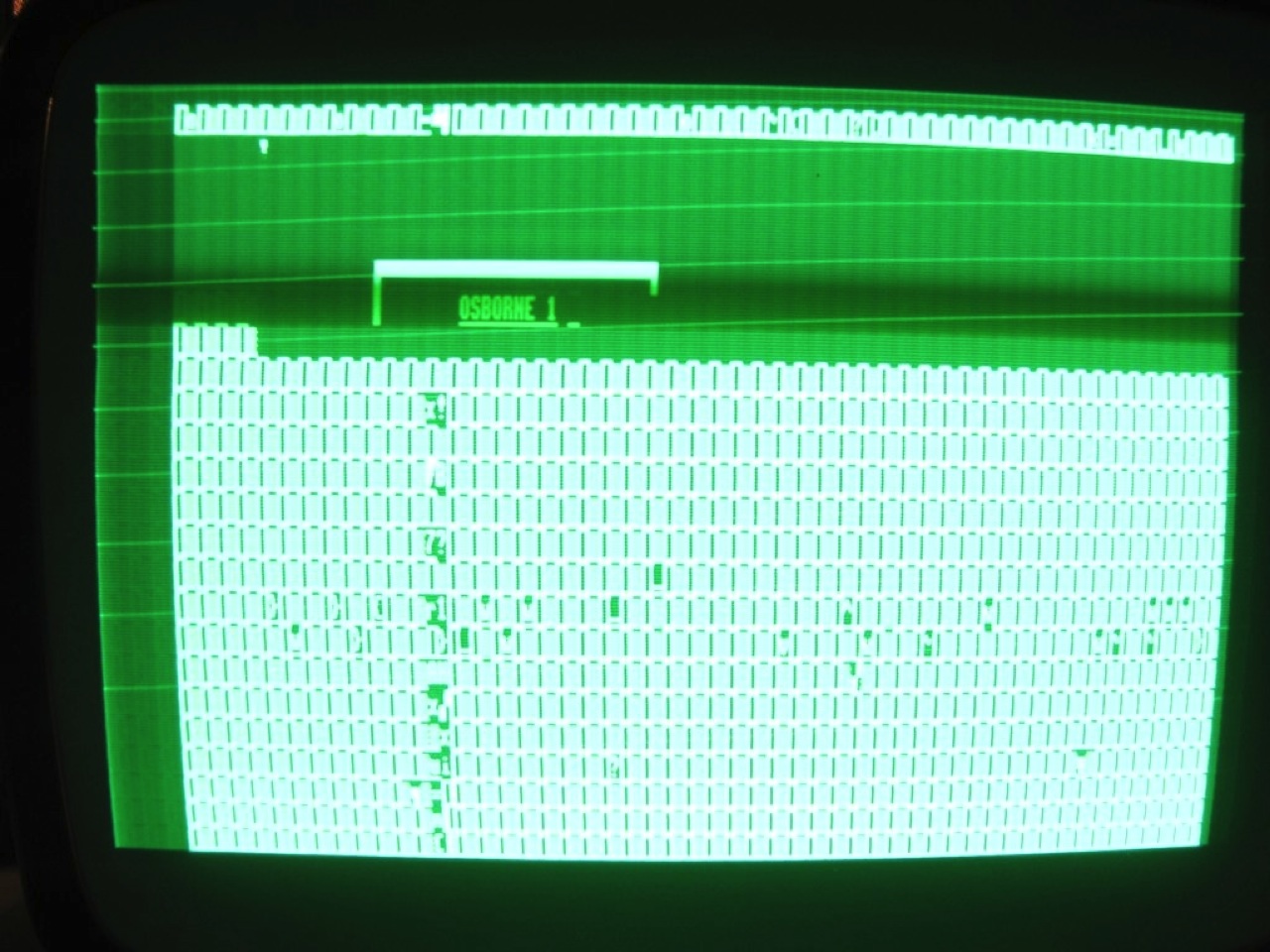

- Caratteri random nella schermata di avvio.
- Un lungo beep all’avvio del computer.
- Il reset funzionava 1 volta su 20.
- Il connettore della porta Modem completamente dissaldato.
- Ripple sull’alimentanzione.
- Mancavano alcune viti.
Soluzioni:

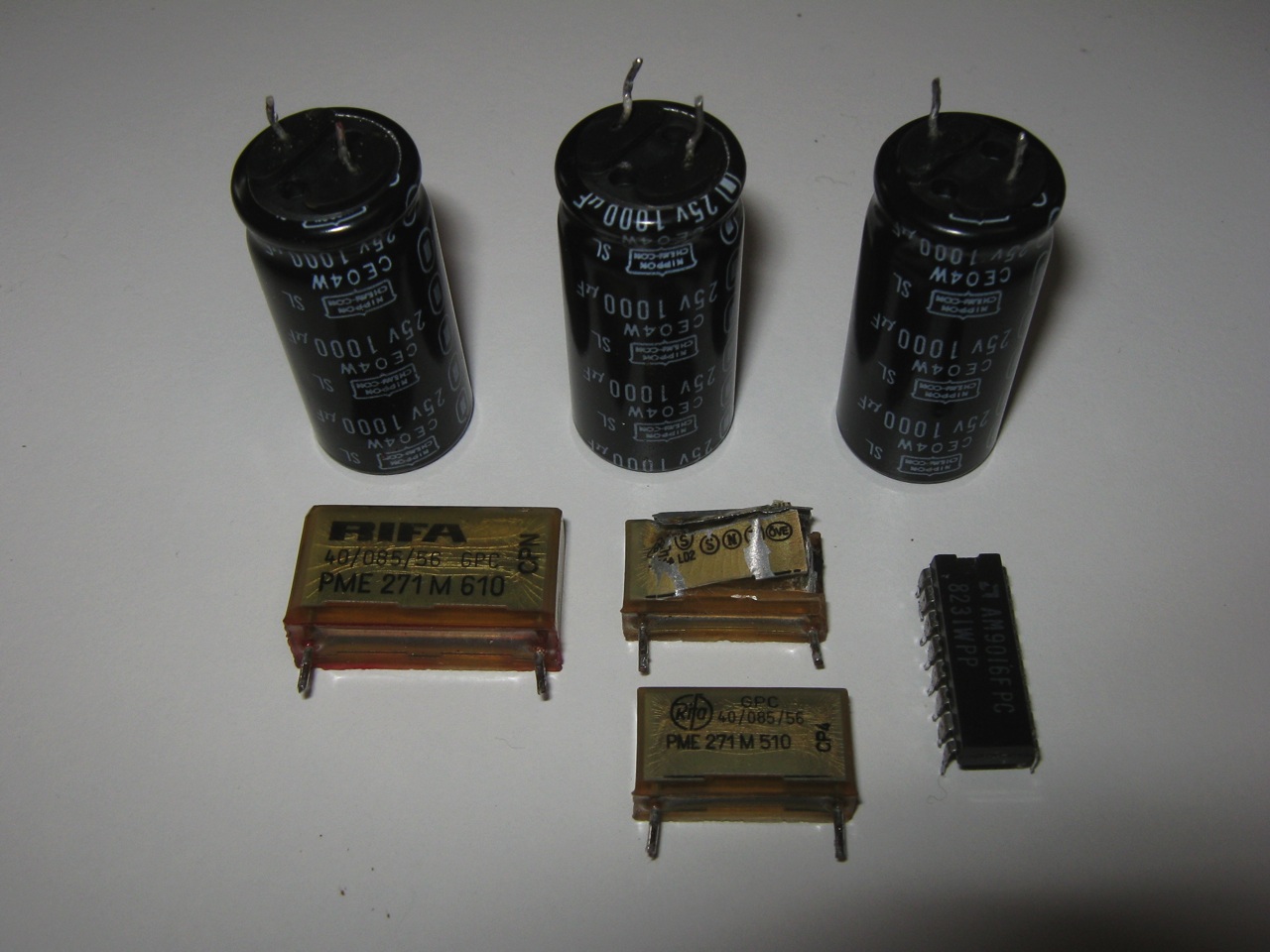

- Ripple sull’alimentanzione: Sostituito alcuni condensatori.
- Modem Port dissaldato: Rifatte le saldature.

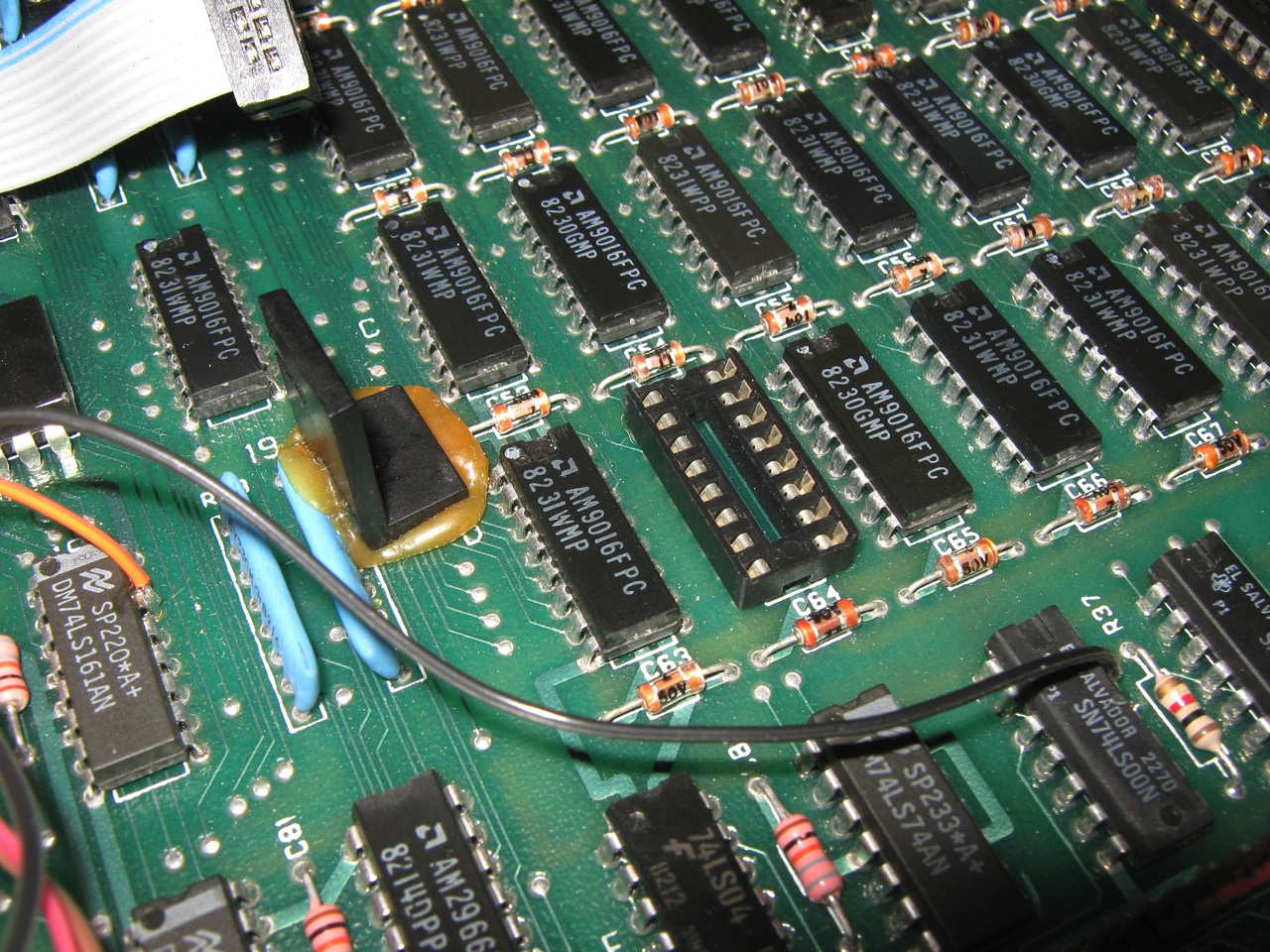

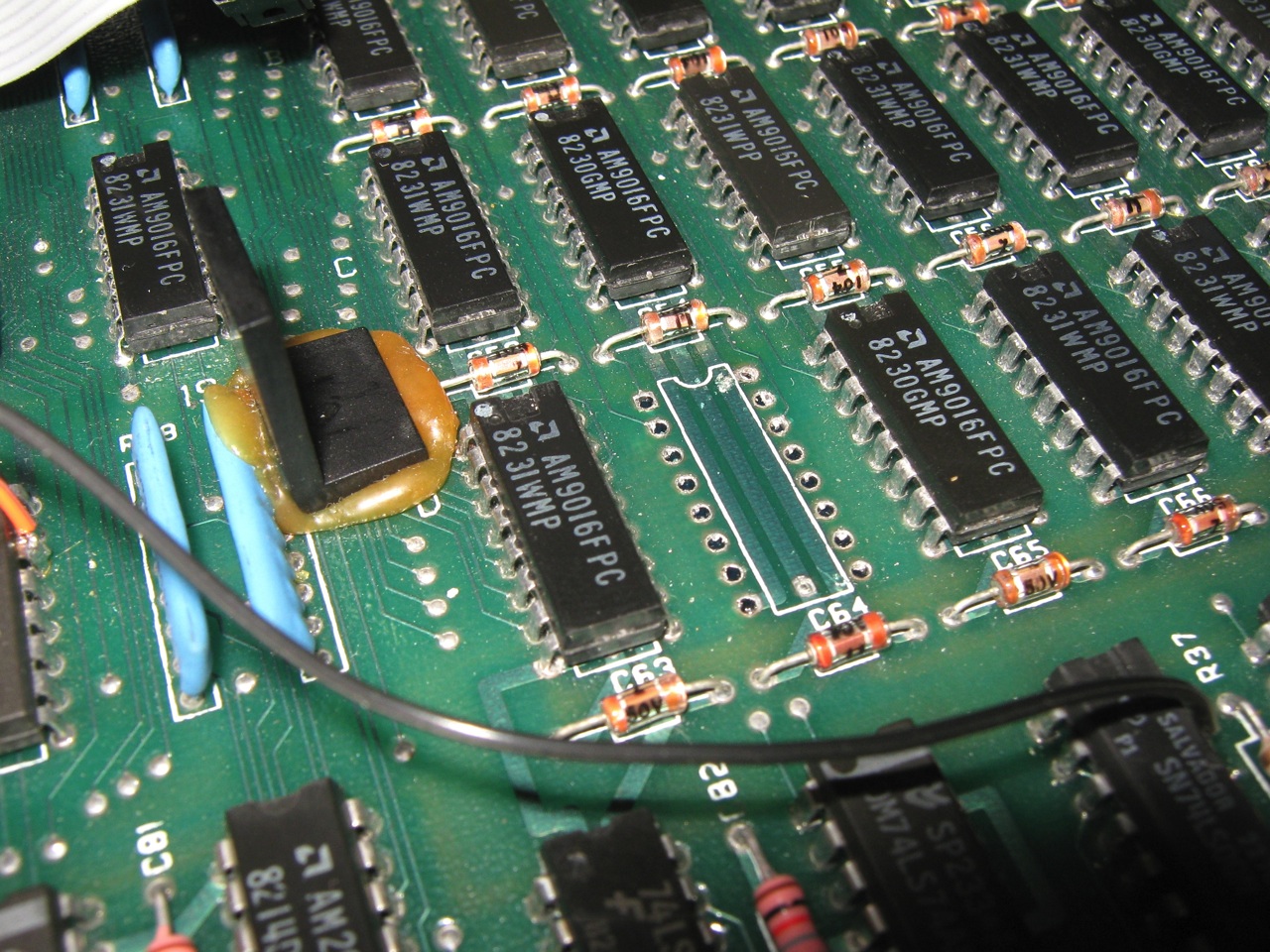

- Caratteri random/lungo beep/ reset: Ho sostituito una ram 4116.
- Viti mancanti: Sostituite con delle nuove.

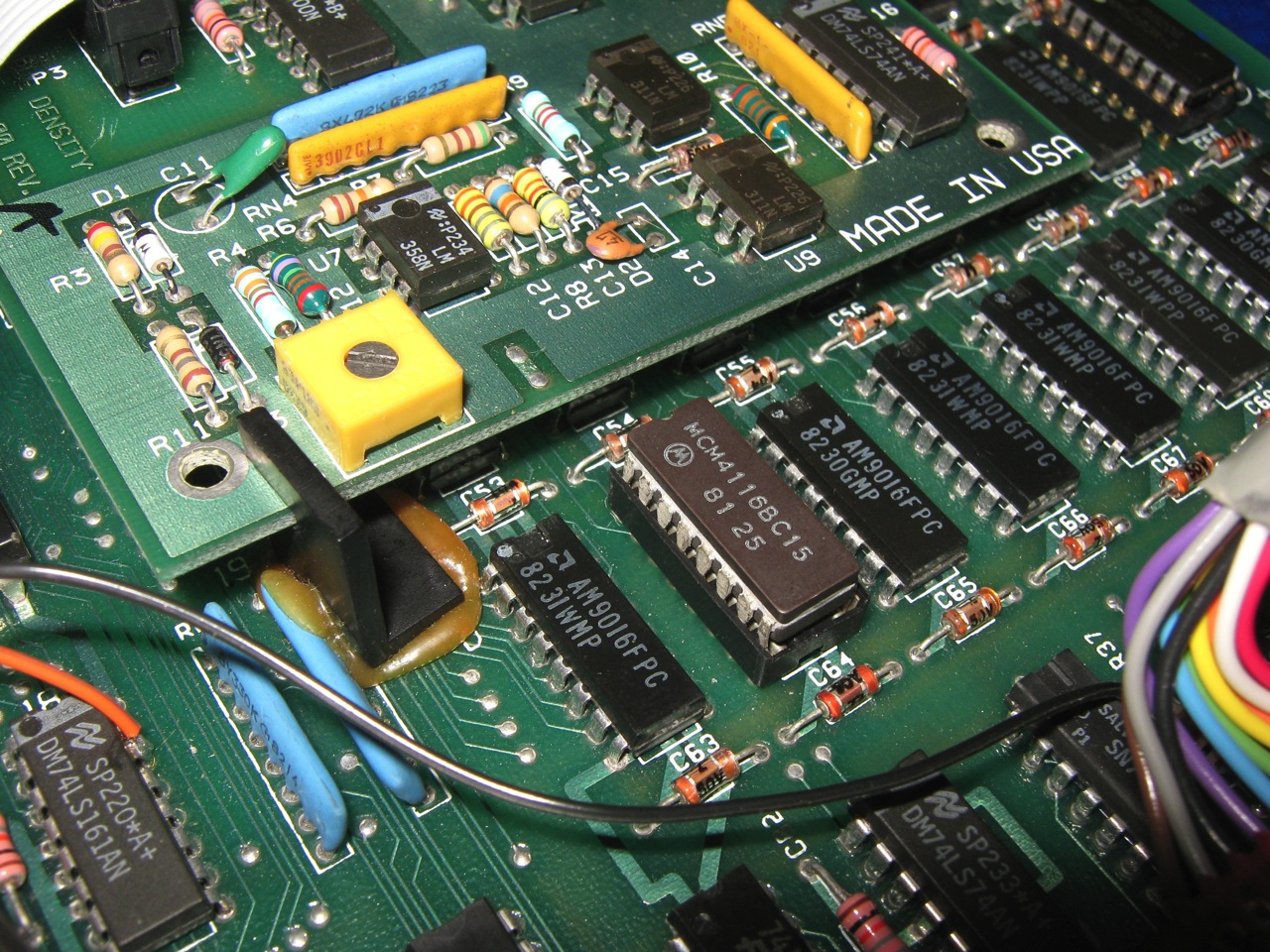

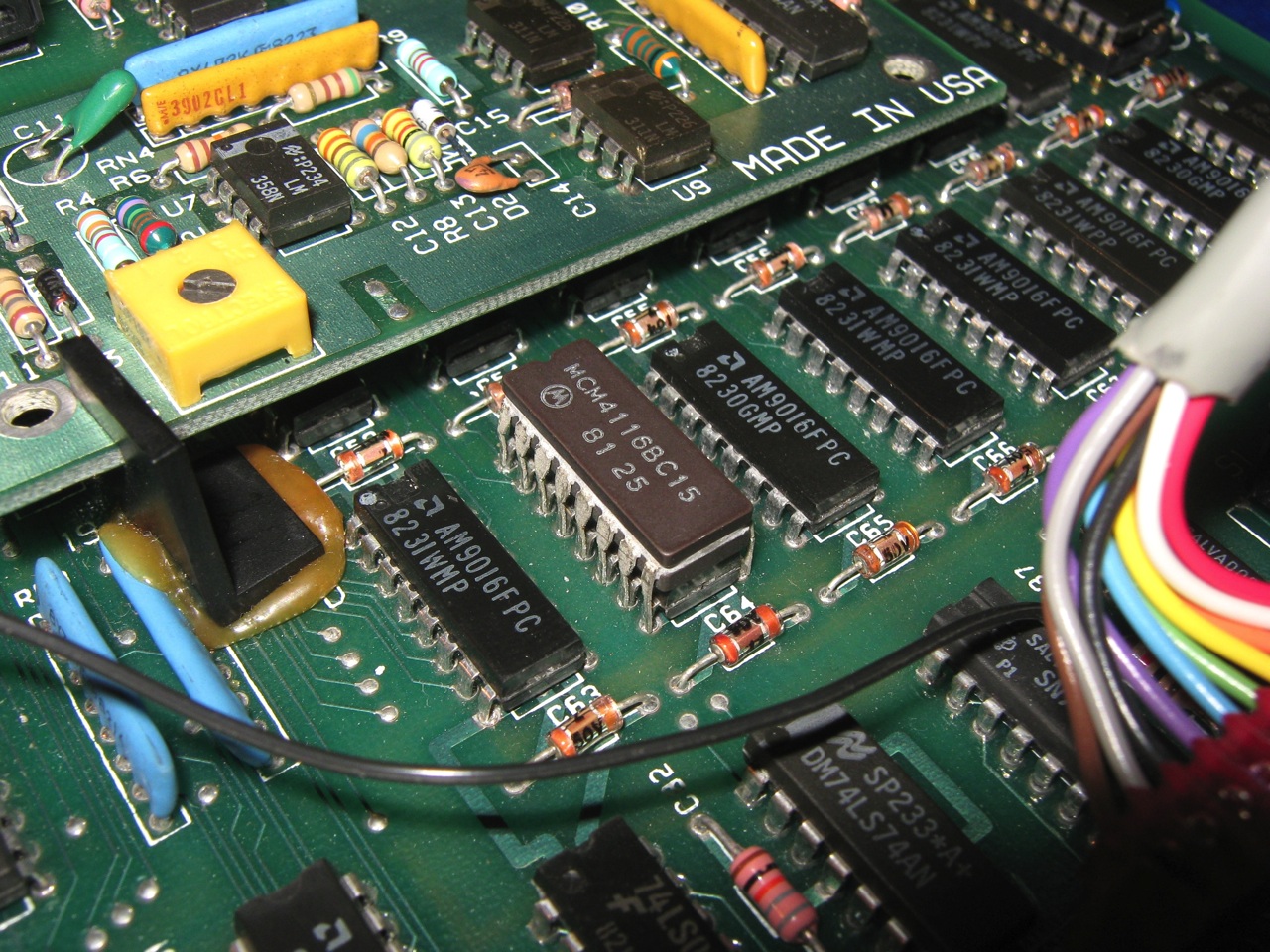

Devo ringraziare Terry ‘Tezza’ della homepage Classic Computers Blog per la guida del piggy-back ram.

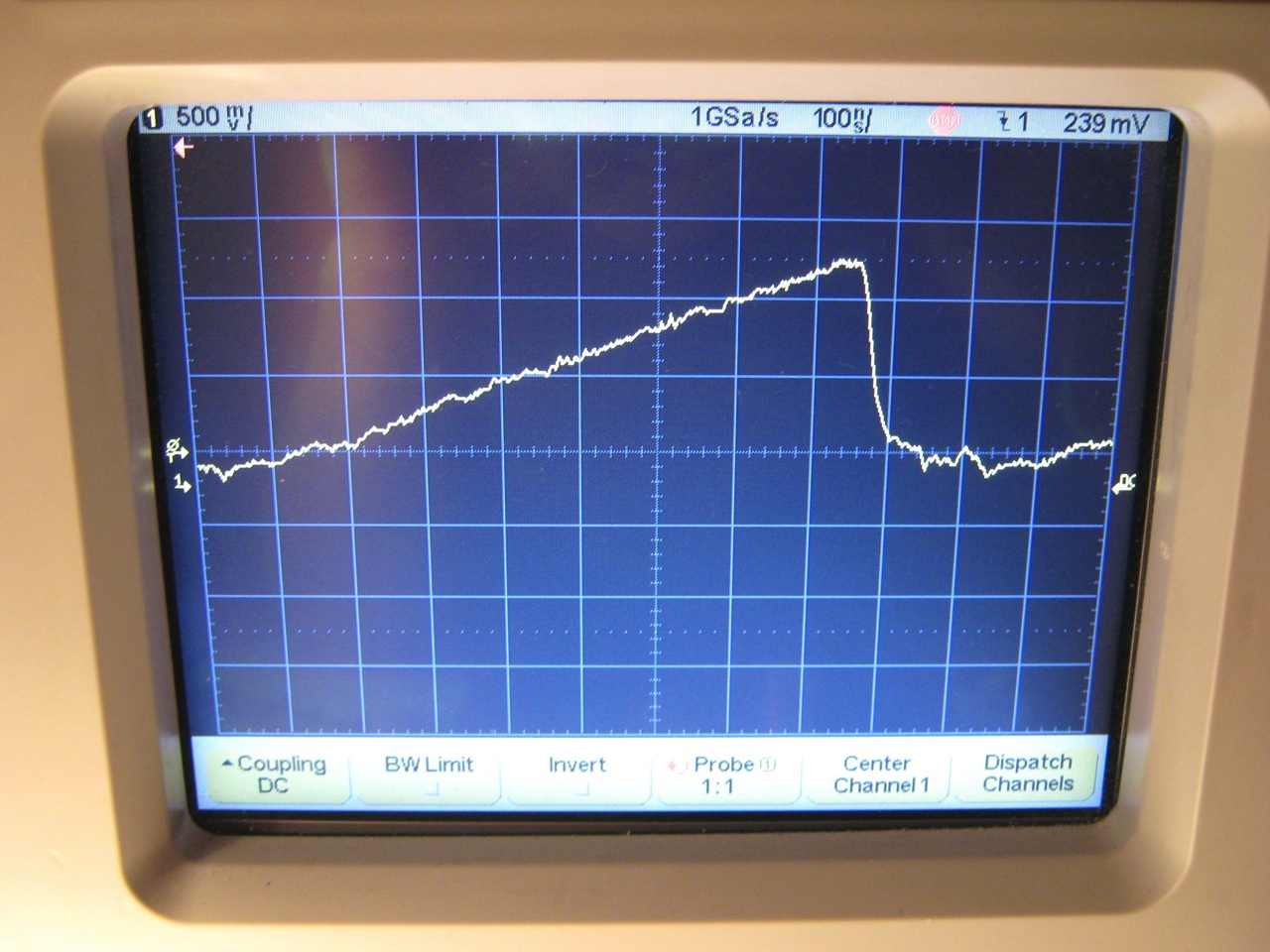

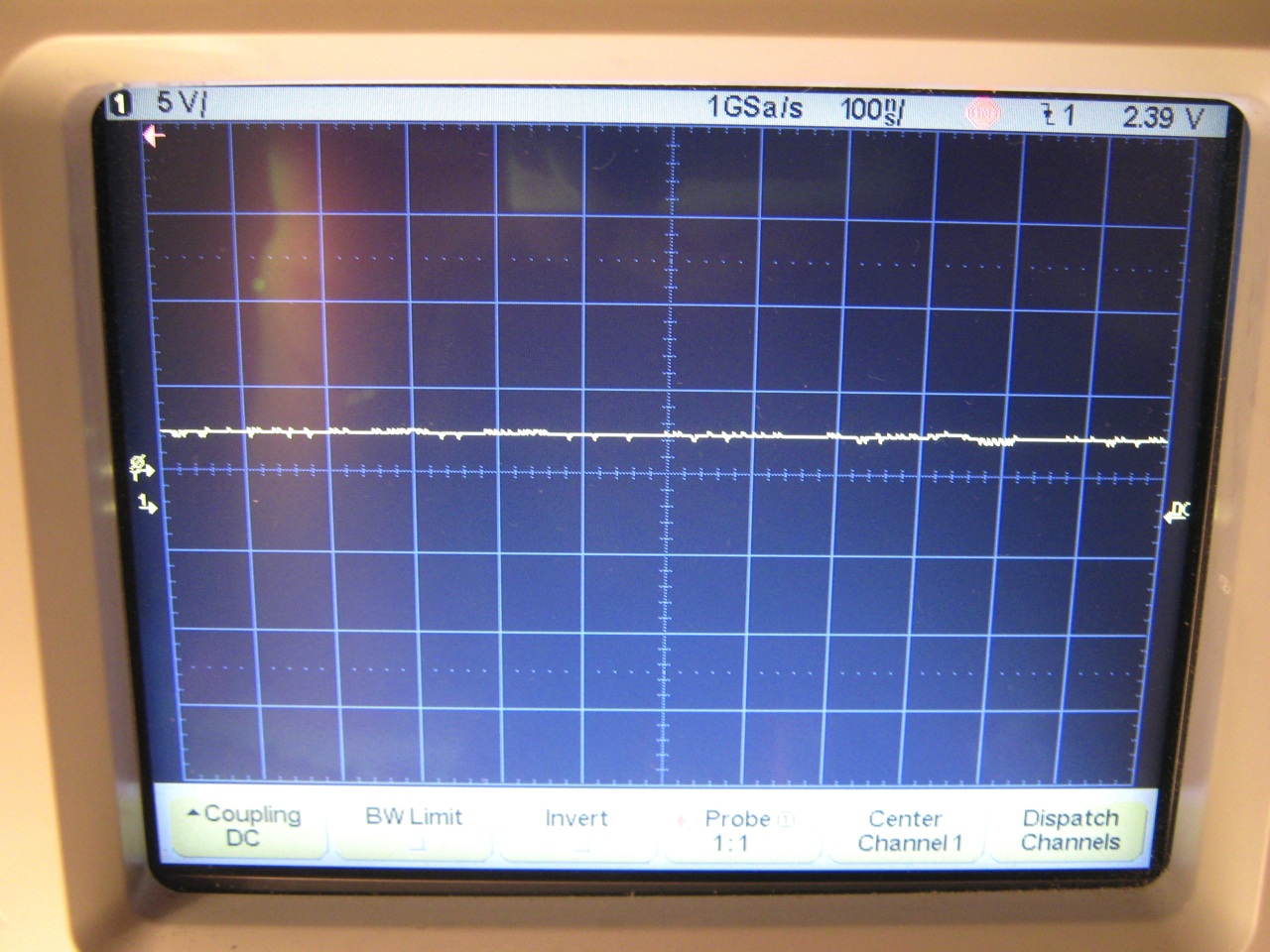

Ho utilizzato un’oscilloscopio per trovare la ram difettosa perche’ tutte le ram della mia scheda madre sembravano funzionare correttamente. Nella foto n.9 è possibile vedere il segnale del pin 2 (dati-in) di una ram difettosa, mentre nella foto n.8 lo stesso segnale pero’ di una ram funzionante.
Grande!
