Difetti:
- Alcuni tasti della tastiera non rispondo correttamente o sono completamente morti.
- Mancano i +17v e ovviamente di conseguenza anche i +12v.
- Cortocircuito nell’alimentatore che e’ installato all’interno del monitor.
- Registratore con la meccanica completamente bloccata.
Riparazione:
- Sostituzione della maggior parte del condensatori al tantalio* sullo stampato principale e su quello del registratore a cassette, alcuni condensatori erano in corto circuito.
- Sostituito un fusibile all’interno del monitor.
- Riparazione Registratore, ho dovuto disassemblare la maggior parte delle parti del meccanismo. Il grasso lubrificante si era asciugato e aveva bloccato completamente il meccanismo del registratore.

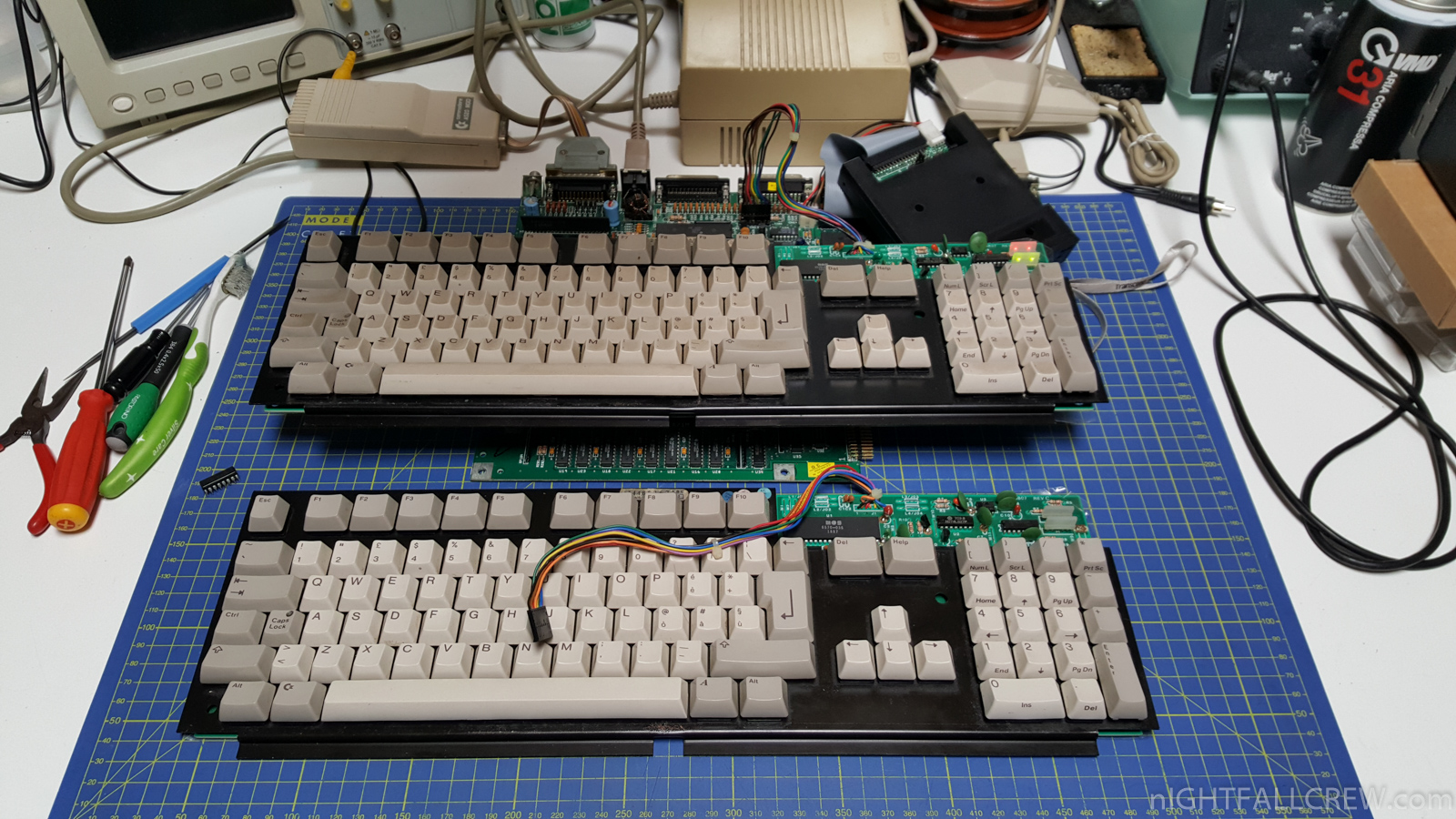

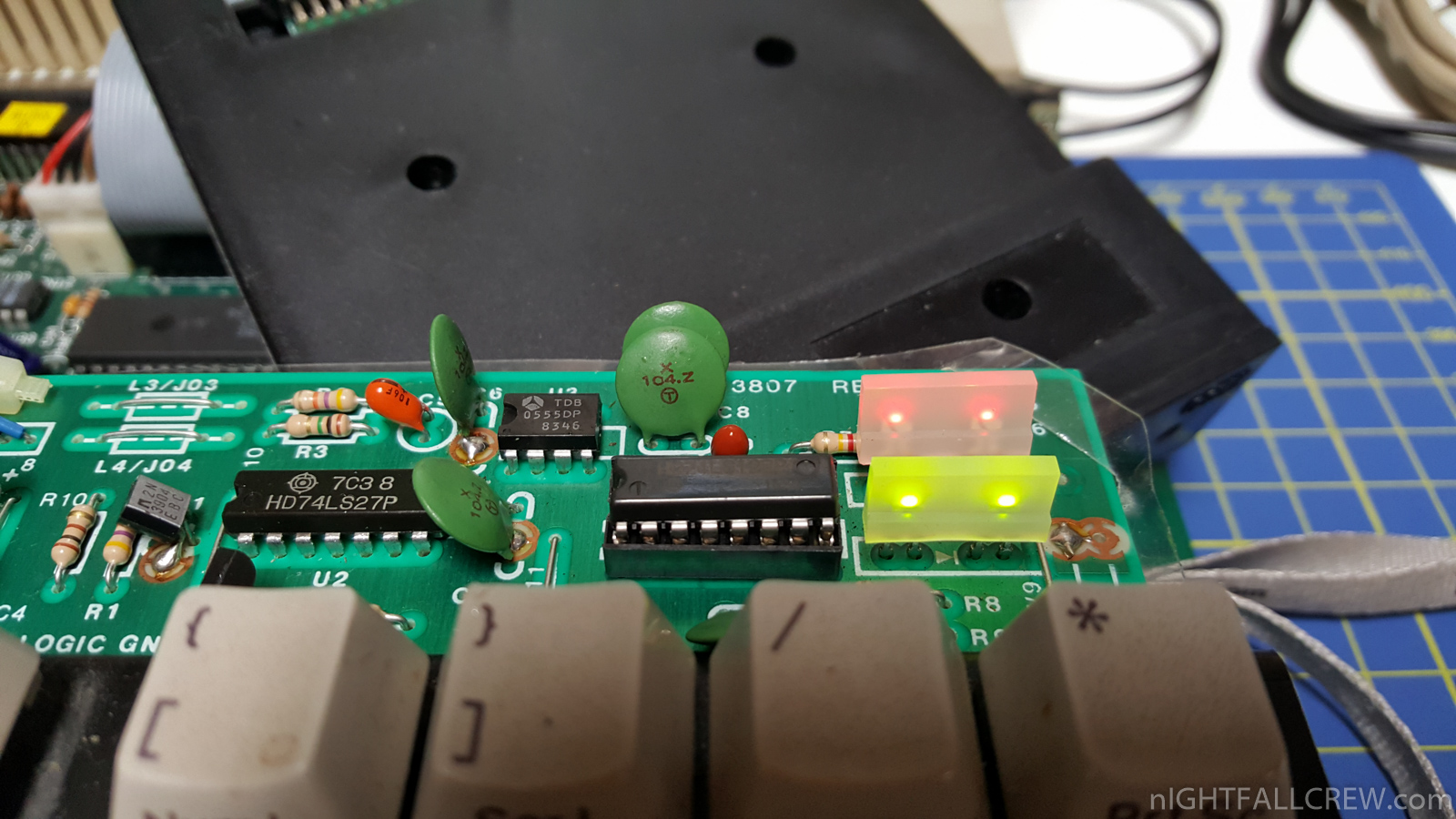

- Sostituzione di tutti i pad (Foam Mylar Pad) della tastiera Keytronics, la stessa tastiera che viene utilizzata nel SOL-20.
* Per questa riparazione ho utilizzato solo condensatori al tantalio, anche se di solito preferisco utilizzare gli elettrolitici, ho utilizzato i condensatori al tantalio per mantenere la stessa estetica.
Gallery della riparazione:
Download:
Commodore Amiga 2000 – Black Screen of death
L’acido della batteria ha corroso molte piste del ciecuito stampato (non visibili a occhio nudo) che connettono il “pack” di resistenze RP9000 con la CPU MC68000 e probabilmente anche ad altri integrati.
Gallery prima della pulizia e riparazione:
Commodore Amiga 2000 – Non è oro tutto ciò che luccica.
Dopo aver sistemato alcune cose sembrerebbe funzionare ma soffre ancora di qualche serio problema.
Problemi presenti:
- Connettori arruginiti e sradicati.
- La sequenza di boot non va sempre a buon fine. Quando si avvia non ha problemi.
Problemi risolti:
- Piste interrotte, sono stati fatti 12 ponticelli.
- Sostituzione Zoccolo “sverginato” del kickstart.
- Sostituzione ROM Kickstart 1.2 non funzionante.
- Sostituzione 4 x LM33256 (RAM) in corto circuito.
Devo valutare se vale la pena continuare con la riparazione…
Galleria della riparazione:
Bentornata Commodore Amiga 2000.
La faccio molto breve, non mi piace scrivere “pappardelle” oltre a non avere assolutamente tempo di farlo.
Eravamo rimasti con l’Amiga 2000 che a volte completava il boot a volte no.
Il difetto/codice di errore a “schermo” era: grigio/giallo/verde/rainbow/out of sync/viola/bianco.
Quando questo non accadeva il boot veniva fatto regolarmente presentando la solita “manina”
- Per risolvere il problema dello schermo verde che indica problemi nella RAM, ho dovuto sostituire altre 3 x LM33256 (Totale delle RAM sostituite: 7) che non erano in corto circuito ma parzialmente funzionanti e 1 x 74LS244.
- Per risolvere il problema dello schermo giallo che creava problemi con il LATCH ho dovuto sostituire un 74LS373.
Ho sostituito inoltre anche lo zoccolo della CPU MC68000 scoprendo un’ennesima interruzione tra piazzola e piste, oltre a tracce di corrosione ho inoltre recuperato alcuni connettori di una vecchia motherboard di un’Amiga 2000 REV 4 per dare un’estetica decente alla motherboard appena riparata.
Ora l’Amiga 2000 funziona perfettamente.
Galleria del Prima e Dopo:
Il Commodore PET, successivamente Commodore CBM, è stata una famiglia di personal computer a 8 bit della Commodore. Il primo modello commercializzato (primo personal computer della Commodore) è stato il PET 2001 risalente al 1977 e progettato da Chuck Peddle.
Si dice che PET (che in inglese significa piccolo animale domestico) sia l’acronimo di “Personal Electronic Transactor” (tutto-fare elettronico personale). Si trattava del primo computer di massa realizzato su di un blocco monolitico della storia (il primo computer all-in-one è stato lo Sphere 1 nel 1975). Nel case (involucro) erano infatti compresi l’unità centrale (CPU), la tastiera, il monitor ed anche l’unità a nastro (un registratore a cassette) come memoria di massa.
Il PET, basato sul processore MOS 6502 a 1 MHz, aveva 4 KB (PET 2001-4) o 8 KB (PET 2001-8) di RAM e 14 KB di ROM, con BASIC e sistema operativo installati su ROM.
Il PET 2001 presentava un elementare interprete BASIC, il Commodore BASIC (progettato dalla Microsoft ed acquistato dalla Commodore) che, unitamente al KERNAL (insieme di routine di I/O) e all’editor dello schermo, costituiva il sistema operativo della macchina. La modalità grafica disponibile era la sola modalità testo, visualizzazione monocromatica. Lo schermo era da 9″ in bianco e nero, o da 12″ a fosfori verdi o sempre bianco nero.
Gallery:
source: wikipedia
C4CPC è una cartuccia di nuova generazione per Amstrad CPC 6128 Plus e Amstrad GX4000.
La cartuccia C4CPC vi pemette di caricare i giochi in formato .CPR o .BIN tramite la SD-CARD oppure direttamente tramite una connessione USB utilizzando computer dotati di Windows/Linux/OSx.
Caratteristiche tecniche:
- Accesso diretto a 16 cartucce con indirizzamento tramite dip switch. La Cartuccia può essere grande fino a 512KB.
- L’accesso ad un numero illimitato di immagini cartuccia.
- Il caricamento puo’ essere fatto direttamente da computers tramite USB.
- I files devono essere in formato .CPR o .BIN (RAW).
- Chip di protezione “ACID” integrato.
Gallery:
Download: C4CPC GX4000 microSD Games & Demos (1233)
source: cpcwiki.eu
Difetto:
Componenti sostituiti:
- Saldato uno zoccolo da 24-pins.
- Sostituzione Kernel ROM 901486-07 (UE12)
Galleria della riparazione:
Una grande delusione questo Commodore SX-64 USA acquistato come pezzi di ricambio per sistemare esteticamente uno dei miei SX-64 PAL.
Perche’ Deludente? perche’ dalle foto sembrava messo male, macchie di ruggine, varie malattie e non funzionante, speravo messo male pure dentro cosi’ avrei recuperato quello che mi serviva.. invece MERDA! tolta la merda dal case, sostituito il solito PLA (906114) morto, pulizia Generale + Tastiera / test Floppy Drive e sostituito un blocco tastiera si e’ rivelato perfettamente funzionante ed esteticamente in buone condizioni.
Ora mi ritrovo quattro SX-64 dove il quarto e’ NTSC/USA, ma sinceramente non me ne poteva fregare di meno, poi NTSC… TERRIBILE!
Sono veramente sfortunato :D
Galleria della pulizia e riparazione:
E’ stato rilasciato del nuovo Software per Commodore 64.
Titoli:
- Speeding on the A 81 +7
- Speeding on the A 81 + Bonus
- Slime Deluxe +3
- Lazarian +3DGH
- Fire-Drill +H
- Pirati +2DT
- Petaco´5
- Mini-Penetrator +3HT
- Sheepoid – Frozen in Time +4DF
- Sheepoid – Frozen in Time
- Slider Session
- Kill the Bit
- Frogger II – Three Deep +4D
- Castle of Life +3DT
- West +2DT
- It’s Magic 2 +4PI
- Movement Basic
- Shockway Rider +6DGH
- Pothole Percy +3D
- Buttonpress
- Chopper Hunt +3
- Heathcliff +DGMF
- Ring on a String [16kb cartridge]
- Slime Deluxe [16kb cartridge]
- T.H.E.A. [16kb cartridge]
- Alienator [16kb cartridge]
- Vortex Crystals [16kb cartridge]
- Pickle’s Pod Patrol [16kb cartridge]
- Icicle Race [16kb cartridge]
- Platman [16kb cartridge]
- Bug Hunt [16kb cartridge]
- QWAK [16kb cartridge]
- Blap ‘n Bash Revisited [16kb cartridge]
- Platman +4
- Pickle’s Pod Patrol +4H
- Night of the Valkyrie [seuck]
- Ring on a String
- Platman +2H
- Icicle Race +2
- QWAK +3F
- Bug Hunt +1H
- Blap ‘n Bash Revisited +5HD
- Alienator +4HF
- Vortex Crystals +9HD
- T.H.E.A. +2D
- Ring on a String +
- Alone Against the BSE9 +6T
Download: All Games in One Archive (3368)
source: csdb.dk
Questi sono i risultati ufficiali (solo i primi 3 posti) del Demo party Revision 2016 che si e’ concluso il 6 Aprile 2016. Per maggiori informazioni o aggiornamenti visita il sito CSDB nella sezione Revision 2016.
C64 4K Intro:
- 1 – The Best Intro Ever by Razor 1911.
Mixed Graphics:
- 6 – Vote EvilBot by Laxity.
Mixed Music:
- 4 – 8-bitburgers by Panda Design.
- 5 – A Computer in My Backpack by Lft.
- 9 – Remembrance by Genesis Project.
Mixed Demo:
- 1 – We Are Demo by Fairlight, Noice, Offence.
- 6 – Watch My Balls in Action! by Singular.
- 7 – Decrunch 2016 Invite by DreamWeb.
Download: Revision 2016 Party stuff (982)
source: 2016.revision-party.net
CBMXfer è una GUI o front-end per i programmi CBM4WIN/CBMLink che funzionano solo a riga di comando. Con un sistema a finestre elimina la necessità di imparare la sintassi di ogni programma.
The commandline utilities are:
- OPENCBM – transfers files/images to/from a real CBM drive connected via an ‘X-cable’ on the parallel port.
- CBMLINK – transfers files/images to/from a real CBM drive connected to a real CBM computer connected to the PC via a serial cable.
- C1541 – a utility from VICE that works with CBM Image Files (ie: D64,D71,D81 files).
- NIBTOOLS – Utilities to transfer images via parallel port. Supports protected disks.
- IMGCOPY – Utility to image IEEE and 1581 disks.
What can I do with it?
- Transfer files to or from real CBM drives
- Create D64 and other images files from real CBM disks
- Write D64 and other files back to real CBM disks
- Transfer files from WITHIN Image Files
- View Commodore files (BASIC, SEQ, Binary, ML, Chr Sets, and Images). Supports all all machine types
- ML viewer is a full two-pass symbolic disassembler!
- Simple file operations like copy, delete, rename
- Launch VICE and attach disk images plus autorun
- Zoom Floppy supported.
- Supports 1581 partitions with OpenCBM
- Format disks
- Supports IEEE drives with Zoom Floppy
Download: CBMXfer v0.41.1 (1072)
source: Steve J. Gray Homepage
Jean-François DEL NERO (la persona che sta dietro lo sviluppo del Floppy emulator HxC SD) ha recentemente rilasciato una versione del firmware HxC compatibile con il chip STM32 utilizzato nel Floppy Drive Gotek.
Questo significa che possiamo godere di quasi tutte le features che il firmware HxC supporta anche per l’economico Floppy Drive Gotek.
Il bootloader per convertire il floppy drive Gotek in HxC compatibile va acquistato sul sito di HXC 2001 inviando un’email a Jean-François DEL NERO. Il prezzo del bootloader e’ di 10 euro una tantum per ogni Gotek che si vuole aggiornare/convertire. Gli aggiornamenti successivi del software sono gratuti e possono essere fatti da chiavetta USB.
The HXC Usb (Gotek) firmware supports:
Release notes Firmware USB HxCFloppyEmulator v3.0.6.7a
- Tandy TL/2 write issue corrected – glitch filter reduced (Probably solve write issue with some others machines too).
- 2 digits display init issue corrected (I2C timeout reduced).
- LCD support: Characters glitches with some long file name corrected.
Download: USB Stick STM32 (Gotek) HxC Firmware v3.0.6.7a (1005)
source: hxc2001.com
E’ stato rilasciato del nuovo Software per Commodore 64.
Titoli:
- Shark +2
- Hugohunt +5D
- Slime 100%
- Slime
- Slime +
- Mystic Mansion +3DG
- JANI 2 +2 [seuck]
- JANI 2 [seuck]
- Wizard’s Doom +3D
- Hessian
- Hessian +5
- Kormi a tetőn [hungarian]
- Spaceman Splorf: Planet of Doom +2D
- Spaceman Splorf: Planet of Doom
- V2 Basic Minesweeper Clone
- Snake
- Crackers Revenge +7DGH
- Dress Up!
- Happy Blocks Basic Preview
- Captain Fizz V1 +9
- Dungeon Wizard +DT
- Stack (My Bitch) Up +
- Telengard Remastered V1.1
- Rodland +7DHI
- Beppe Kid +3DEM
- Chobin II +2DES
- Slime Deluxe
- CRX Race
- Avenger +5DG
- Dragon Hunter Preview +3
- Drugs +5HFTD
- Ylcodrom +1FTD
- Space Defence +D
- Encounter +3DIGF
Download: All Games in One Archive (3329)
source: csdb.dk
Aggiornamento Commodore A3640 CPU Card alla versione 3.2.
In questo caso ho dovuto aggiornare solo la GAL (U209) perche’ la GAL (U204) era stata gia’ sostituita.
Galleria del lavoro fatto:
Sostituzione Batteria orologio Commoodore Amiga 4000.
Galleria del lavoro fatto:
Download: AmigaWiki GAL/PAL/PLD (1662)
Questi sono i risultati ufficiali (solo i primi 3 posti) del Demo party BCC #10 che si e’ concluso il 28/02/2016. Per maggiori informazioni o aggiornamenti visita il sito CSDB nella sezione BCC #10.
C64 Demo:
- Tangled Up by Delysid
- The Mayday Show by Mayday!
- TIS by Bonzai
C64 Music:
- Oldschool Heaven by c0zmo
- Toca Off Alone by Snabel
- Press Space, Release Power by Gaetano Chiummo
C64 Graphics:
- Der Wahrsager by Oni/Luisa
- Voyage to Pandora by Grass
- Moon by awsm
C64 Mixed:
- CRX Race (Game)
- David Bowie Collection (SIDCol)
- Stack Up (Game)
Productions released outside compos:
- Crackers Revenge +7DGH by Hokuto Force (Crack)
- Dungeon Wizard +DT 101% (Crack)
Download: BCC #10 full Party stuff (1036)
source: csdb.dk
La scheda madre dell’Amiga 4000 può essere ‘modificata’ per gestire 64Mb di Fast Memory on Board, per fare questo è necessario saldare un nuovo chip GAL e fare alcuni ponticelli tra la Fastram SIMM -> GAL -> CHIP RAMSEY.
Il lavoro non è complicato ma è necessario avere una buona pratica con il saldatore e saldature di integrati/zoccoli PLCC.
Galleria del lavoro fatto:
Download: Amiga 4000 64Mb Hack (1534)
source: Cosmos Blog John Hertell Blog
Commodore Amiga 4000 aggiornamento GAL 16V8 per IDE PIO-2.
Dopo aver fatto questo aggiornamento delle 2 x GAL 16V8 da PIO-0 (originale commodore) a PIO-2 l’accesso al disco IDE e del 25% piu’ veloce.
Galleria del lavoro fatto:
Source & Download: amigawiki.de
