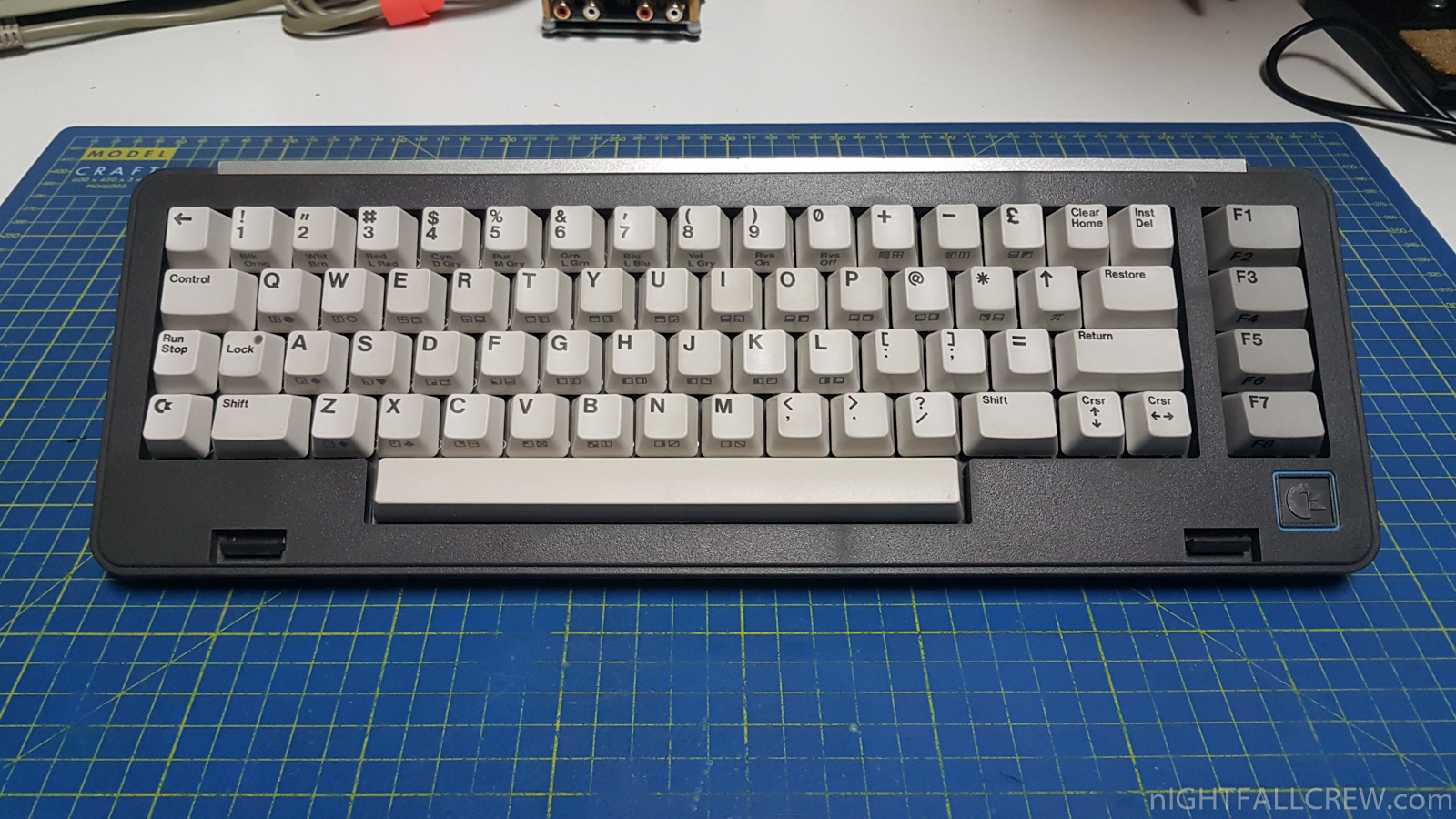

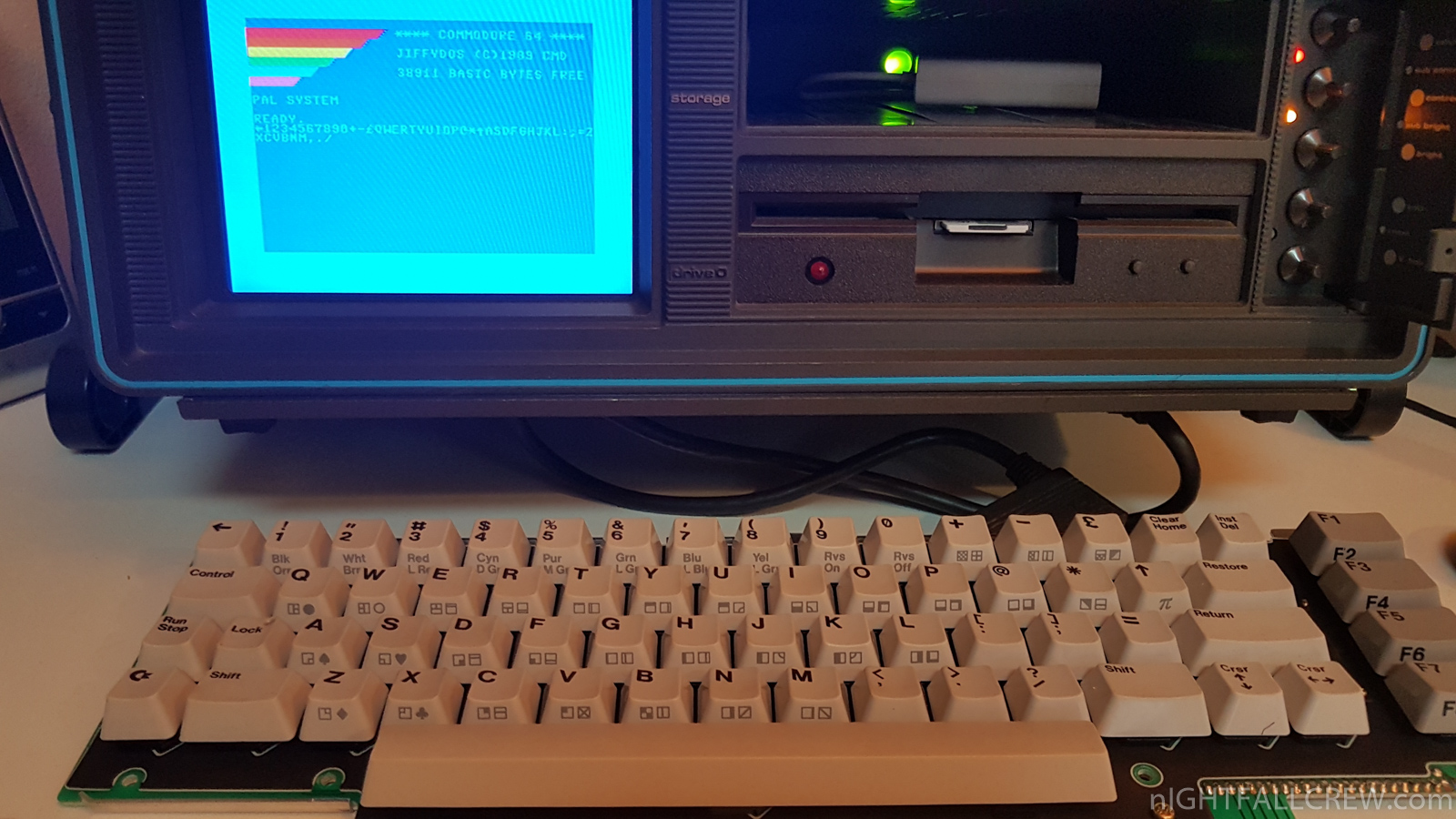

La tastiera Commodore-SX64 dopo un po’ di tempo potrebbe non funzionare correttamente (tutti o alcuni tasti). In questo caso, la tastiera necessita di alcune operazioni di pulizia e riparazione.

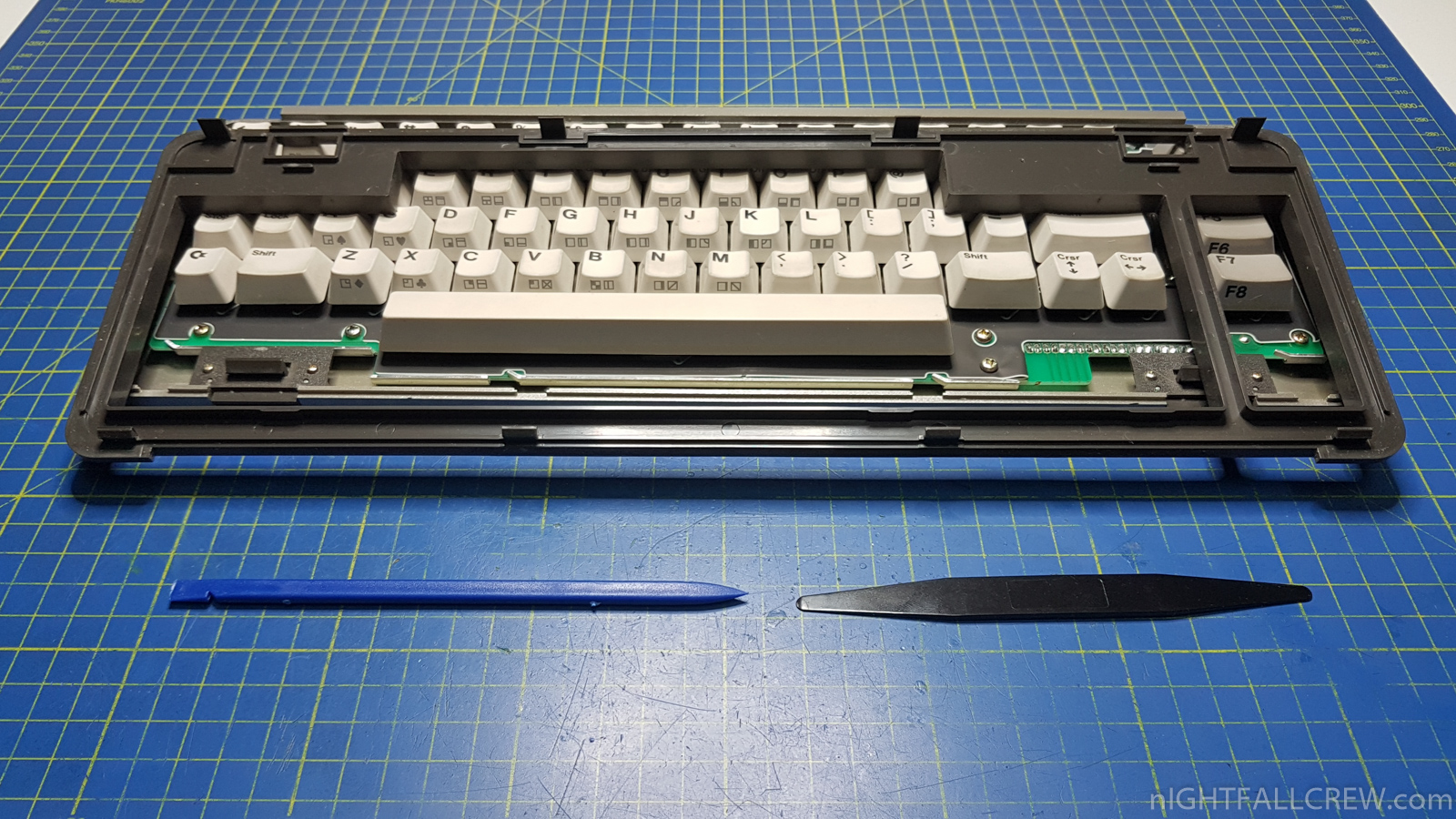

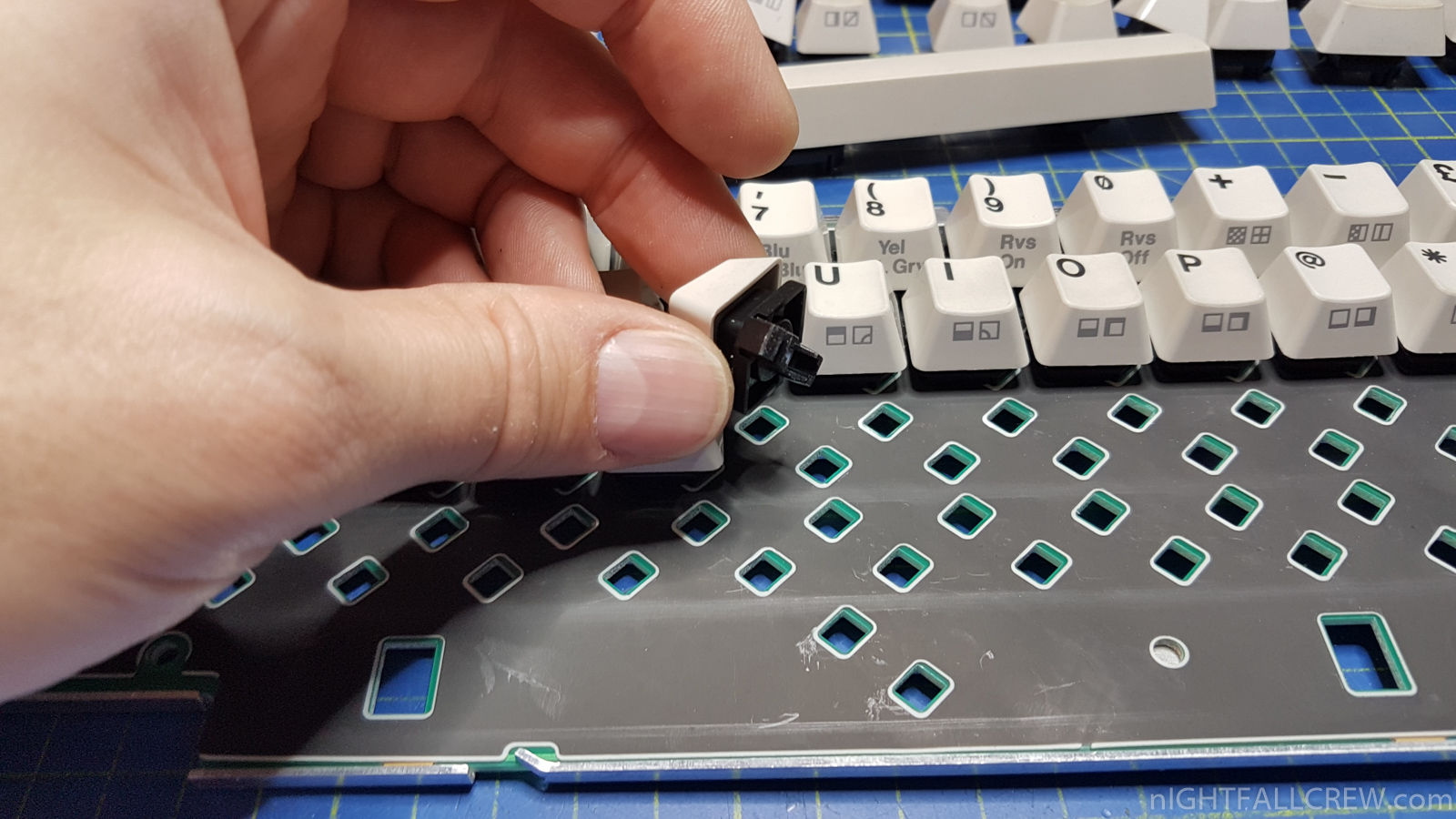

Prima di tutto bisogna disassemblare la tastiera, prestare particolare attenzione alle viti, questa plastica è molto vecchia e non di buona qualita’, si rompe solo a guardarla.

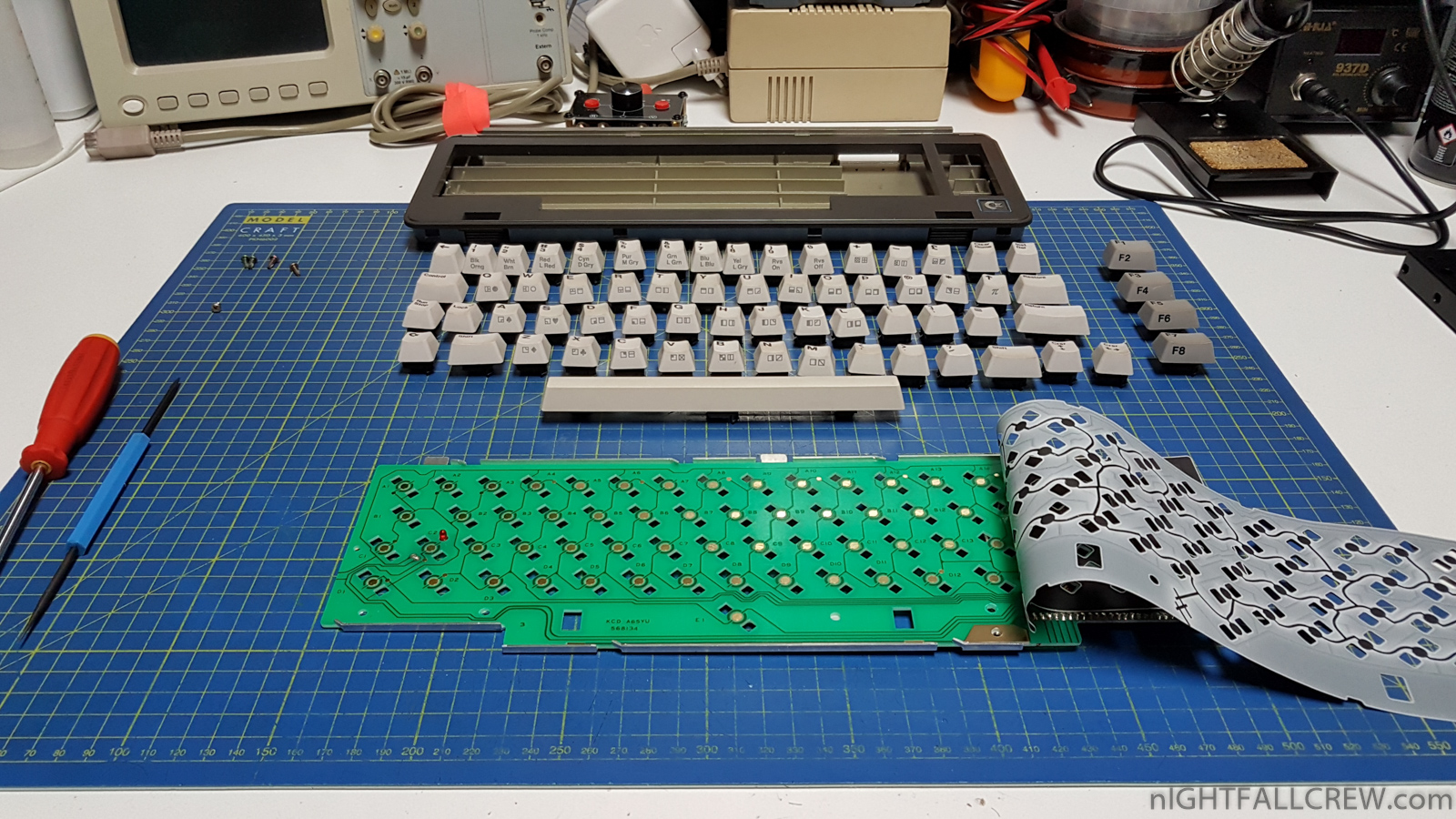

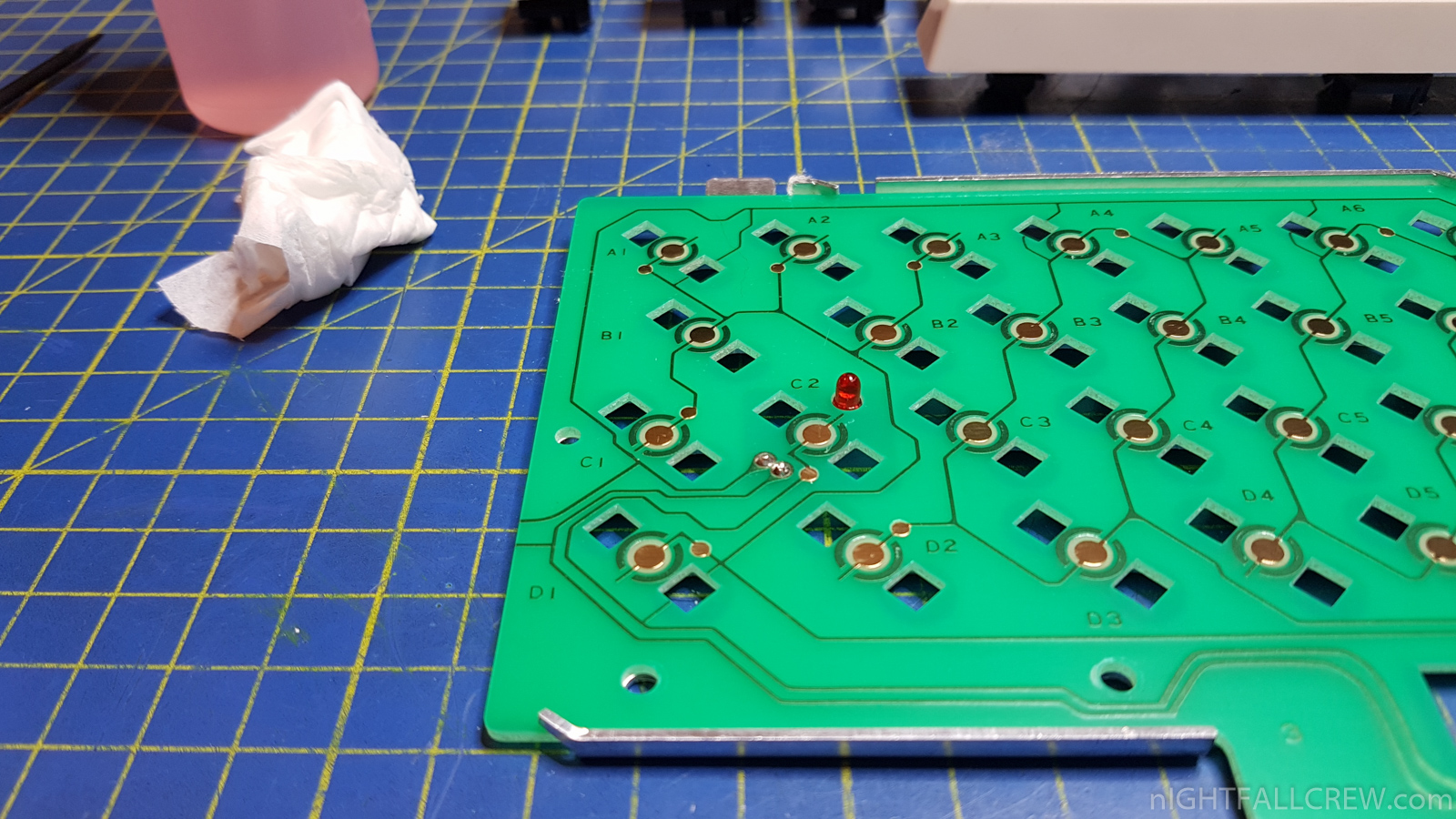

Bisogna staccare delicatamente la membrana e pulire con alcool tutti i contatti metallici sul pcb della tasiera e pulire anche tutte le piazzole di contatto sulla membrana senza alcool.

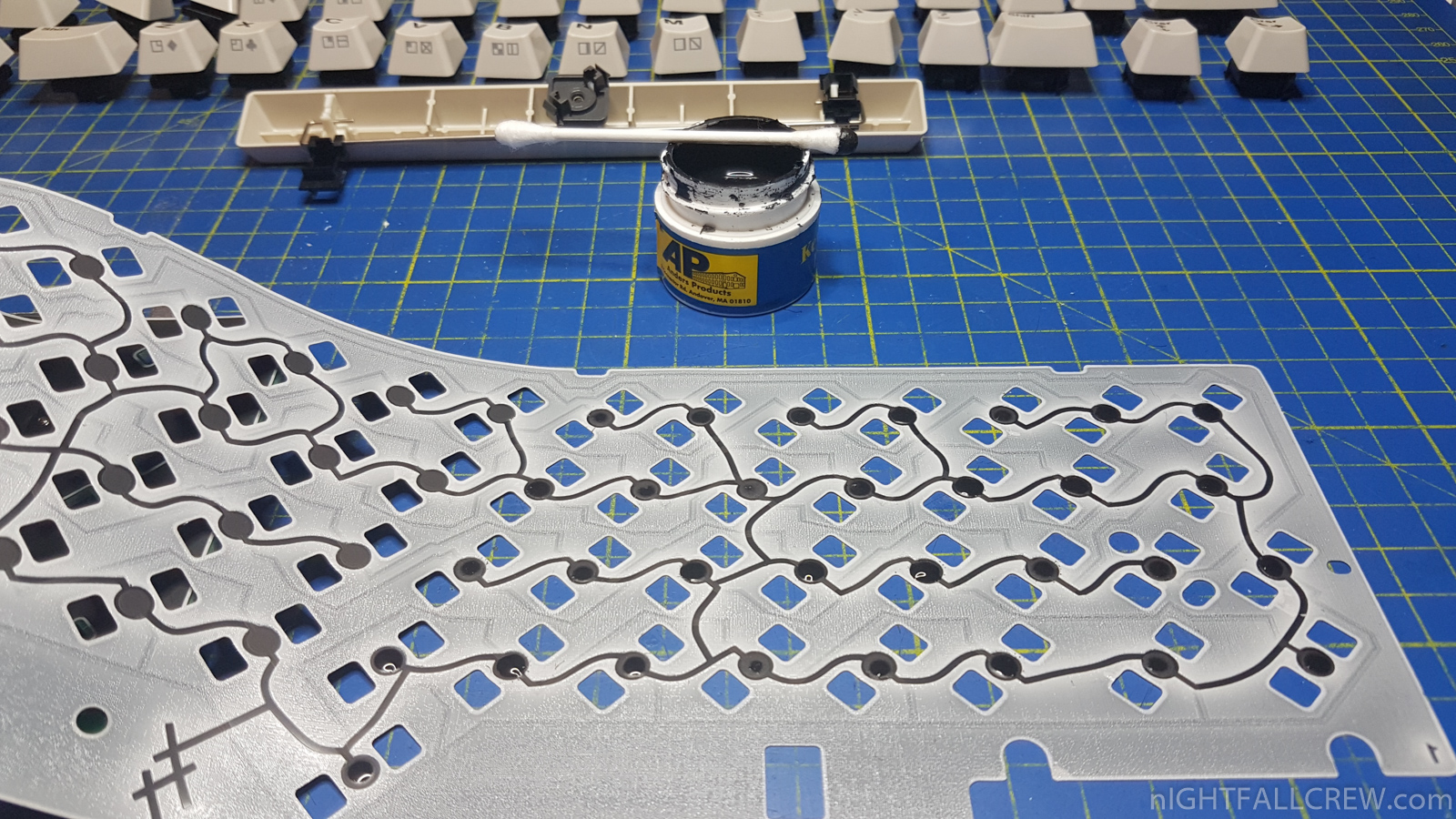

Successivamente ho preso un prodotto che contiene grafite (Keypad Fix) per ricostruire il connettore sulla membrana semplicemente applicando uno strato molto sottile di grafite sui contatti.

Gallery:

Questo monitor sebbene perfettamente funzionante nella sezione Video mancava l’audio. L’integrato che si occupa di amplificare il suono (TDA 2611A) non era alimentato.

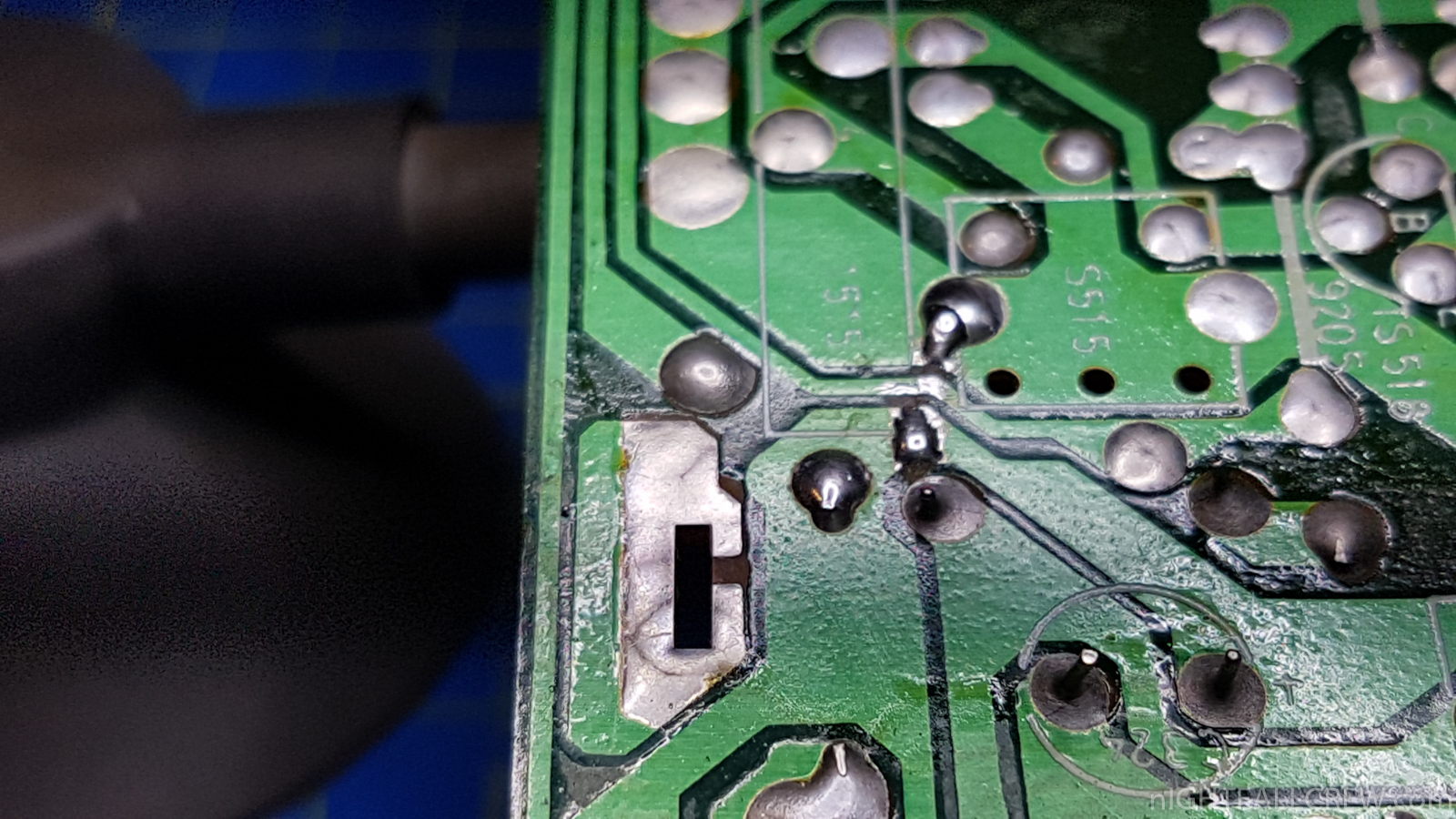

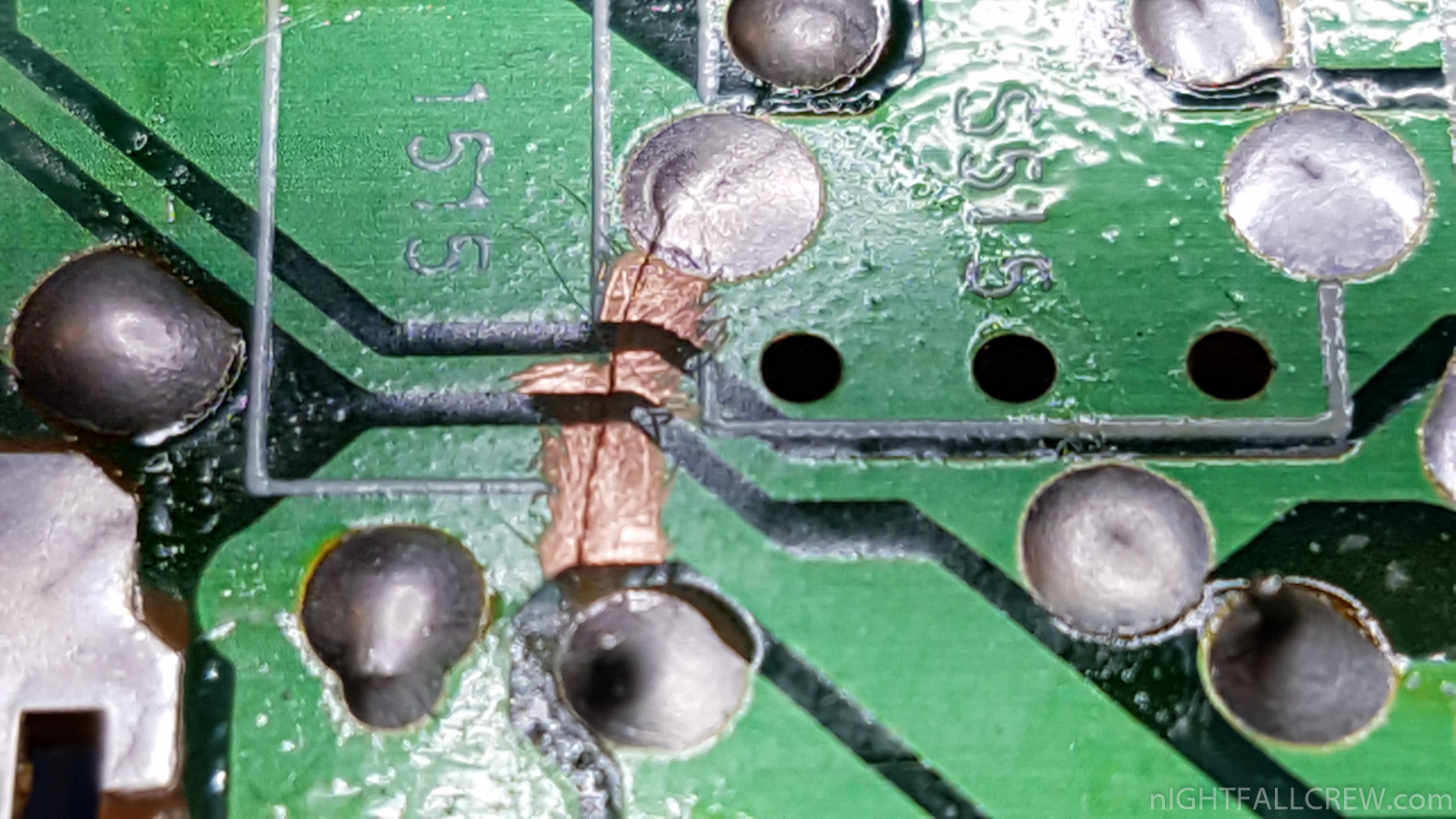

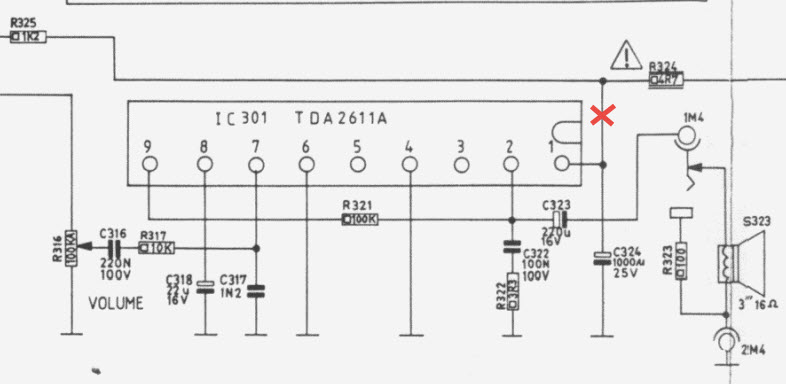

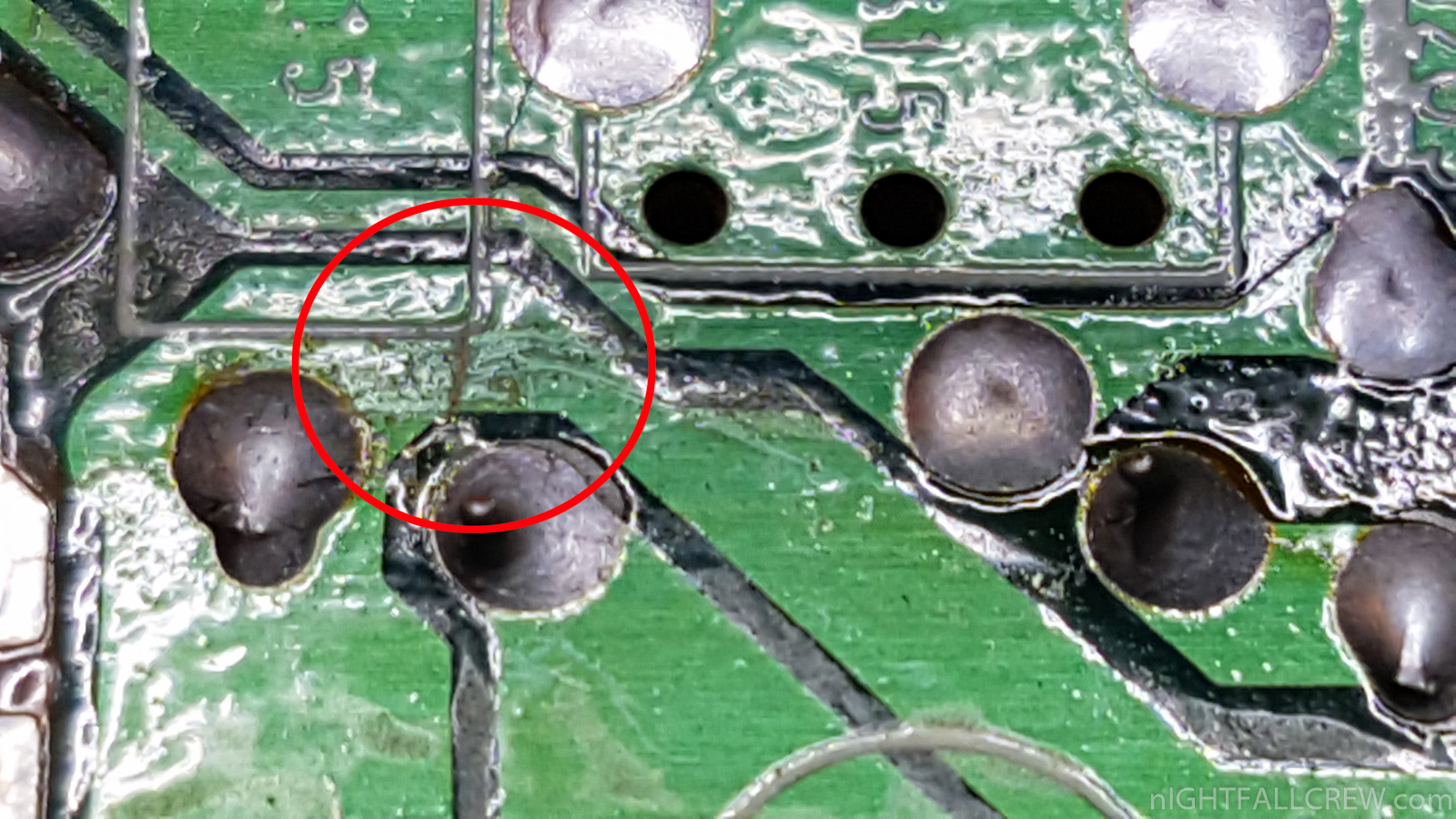

Il problema era una pista del pcb spezzata (vedi foto), risolto questo problema l’audio e’ tornato.

Gallery:

Ho ricevuto questo piccolo monitor CRT bianco e nero da un caro amico, Ciro Barile del TI-99 Italian User Club, essendo un monitor che veniva utilizzato come videocitofono non conoscevo il voltaggio di alimentazione, il pinout ma sopratutto se funzionava.

Trovato il pinout e il voltaggio di alimentazione l’immagine risultava capovolta, questo perche’ il monitor poteva essere agganciato sia dall’alto che dal basso ma e’ stato sufficente cambiare connettore del giogo di deflessione sulla scheda madre per “flippare” l’immagine.

Ho eseguito due fori sul retro del case per facilitare l’accesso per l’ingresso video composito e alimentazione (12v 2A).

Pinout:

• ROSSO (Video)
• VERDE (Massa)
• NERO (Positivo)
• MARRONE (Massa)

Gallery:

Myarc Geneve 9640 (Sostituzione condensatori di filtro e regolatori di tensione).

Ho sostituito tutti i regolatori di tensione (7805 / 7812) da 1A con la versione 1.5A e tutti i condensatori di filtro da 22uF / 35v.

Verranno installati anche i dissipatori di calore mancanti nella versione della geneve con custodia in plastica.

Riparazione Mattel Intellivision MOD 5155 (PAL) con GSOD (Grey screen of death)

Difetto:

• GSOD (Grey screen of death)

Componenti sostituiti:

• 2 x resistenze sbagliate (chi le ha sostituite ?!?) di 150 Ohm al posto di 300 Ohm.
• 1 x 74LS00 (bruciato a causa delle resistenze con valore errato)
• 1 x RAM GTE 3539 UCP (U19)

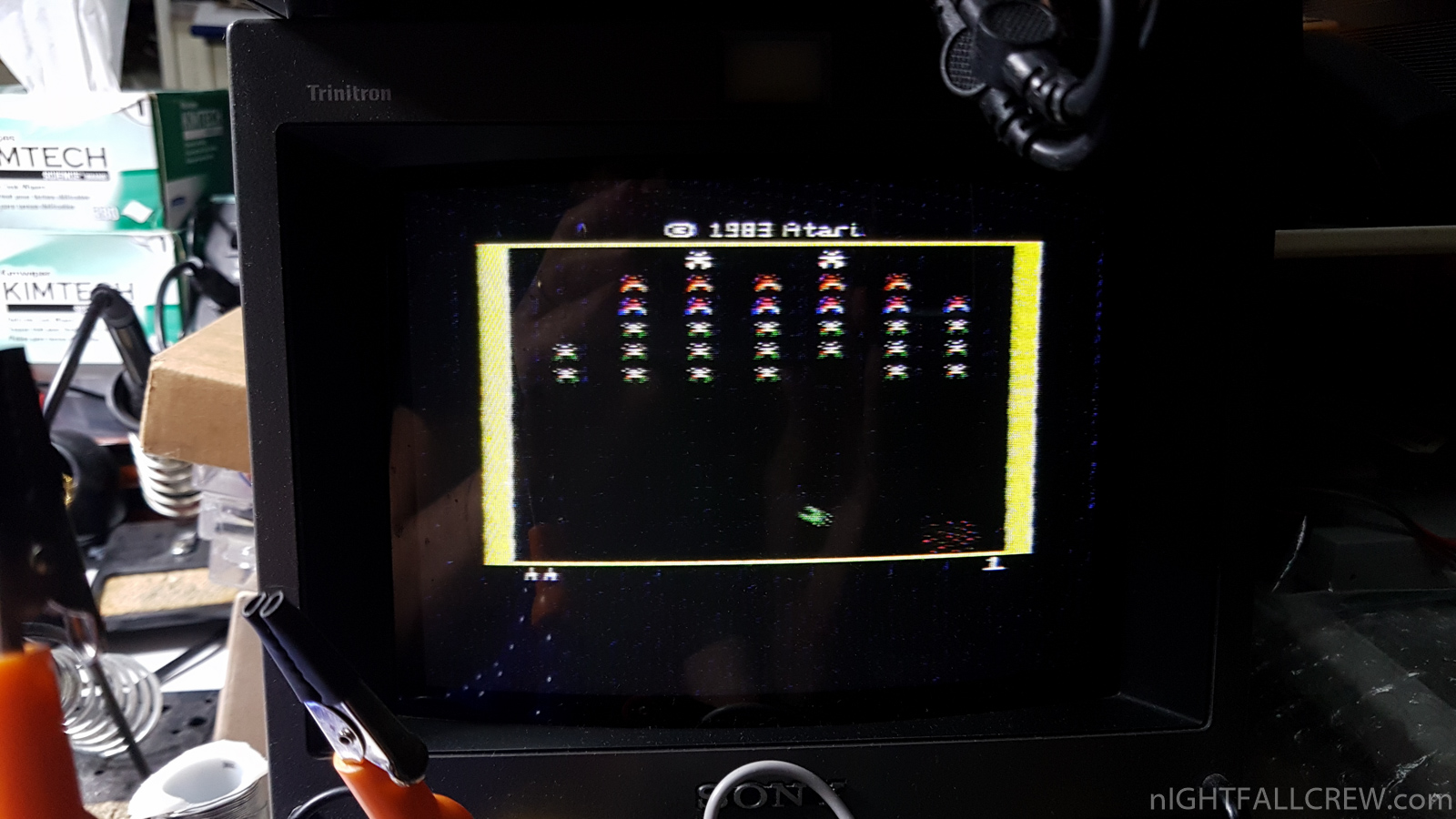

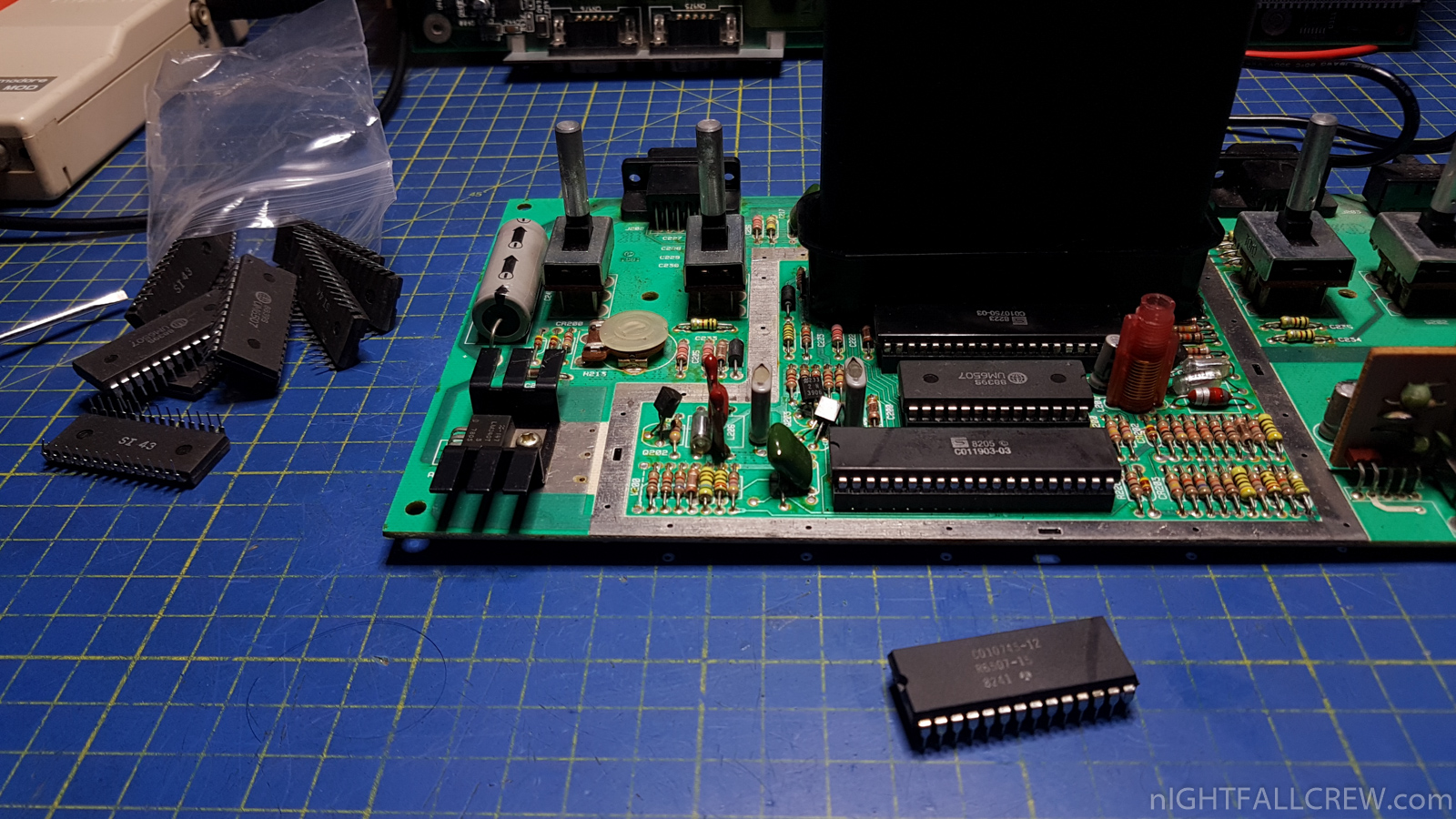

Galleria della riparazione:

Download: Mattel Intellivision Service Manual & Datasheet (686)

Nuova riparazione per la TV Irradio XTC-506R

Sembra che questo piccolo TV/Monitor della Irradio soffra sempre di qualche problema, la scorsa volta c’erano dei corto circuiti causati dalla pressione del Tubo Catodico sul PCB.

Questa volta invece sono saltate le saldature, sarebbe stato molto triste gettarlo nella spazzatura.

Galleria della riparazione:

Riparazione Nintendo Virtual Boy.

Inanzitutto ringrazio Andry per questo fantastico regalo.

Di seguito spiego come ho eseguito la riparazione del Nintendo Virtual Boy che presentava il classico problema di malfunzionamento del Display (ambedue).

Utilizzando solo una gomma da matita e una stazione ad aria calda si possono riprestinare le saldature del cavo che collega ls motherboard del Virtual boy al PCB del Display.

Il processo prevede il riscaldamento delle saldature del cavo al PCB del Display e l’uso di una gomma da matita per spingere le saldature del cavo sul PCB.

Ho configurato la stazione ad aria calda a 145 gradi e 55 di pressione e ho fatto 3 passaggi veloci senza mai fermarmi in un punto preciso, premendo tra un passaggio e l’altro con la gomma della matita.

Funziona!

Galleria della riparazione:

Un’altra Gotek (HXC) con alcuni miglioramenti

Miglioramenti:

• OLED Display
• Piezo Buzzer
• Pulsante da utilizzare come “select”
• Encoder Rotativo.

Gallery:

[nggallery id=1197

Video:

Crediti per il miglior firmware Gotek a Jean-françois Del Nero.

Riparazione Tastiera Sony HITBit HB-75P.

Difetto:

• Alcuni tasti della tastiera non funzionano correttamente (3, MENO, Q, SPAZIO, CODE [DX]).

Fix:

• Pulizia del PAD all’interno del pulsante.
• Rifatta la saldatura del PAD dello switch Spazio che si era spezzata (probabilmente per un colpo)

Galleria:

Riparazione Sony HB-F1XD (MSX2).

Difetto:

• Manca il sonoro.

Componenti Sostituiti:

• 3 x Condensatori SMD. (2 x 10uF – 1 x 100uF) sul PCB Audio/Video Encoder.

Galleria della riparazione:

Download: Sony HB-F1XD (MSX2) Technical manual (628)

Commodore Amiga 1200 Full Recap.

Gallery:

Hantarex PCB Coin-OP Monitor Full Recap.

Not very funny but someone has to do it. 8-)

Materiale retro da riparare per alcuni amici.

• 1 x Amiga 1200 (Full Recap)
• 1 x Atari 800 XL (don’t runs anything)
• 1 x Atari 1010 (check)
• 1 x Commodore 1571 (freezed/error)
• 1 x Hantarex PCB Coin-op Monitor (Full Recap)
• 1 x Sony HITBit HB-F1XD MSX2 (missing sound)
• 1 x Sony HITBit HB-75P (keyboard problem)

Riparazione Commodore VIC-20 (ASSY 250403)

Difetto:

• Schermo Nero

Componenti Sostituiti:

• Sostituito MOS 65245 [74LS245] (UF8)

Galleria del lavoro svolto:

Riparazione Commodore 128 (REV 310381)

Difetto:

• Schermo Nero.

Componenti Sostituiti:

• Sostituito 74LS08 (U61)
• Sostituito CPU 8502R0 (U6)
• Sostituito PLA 8721R3 (U11)

Galleria del lavoro svolto:
